2-1775210-1

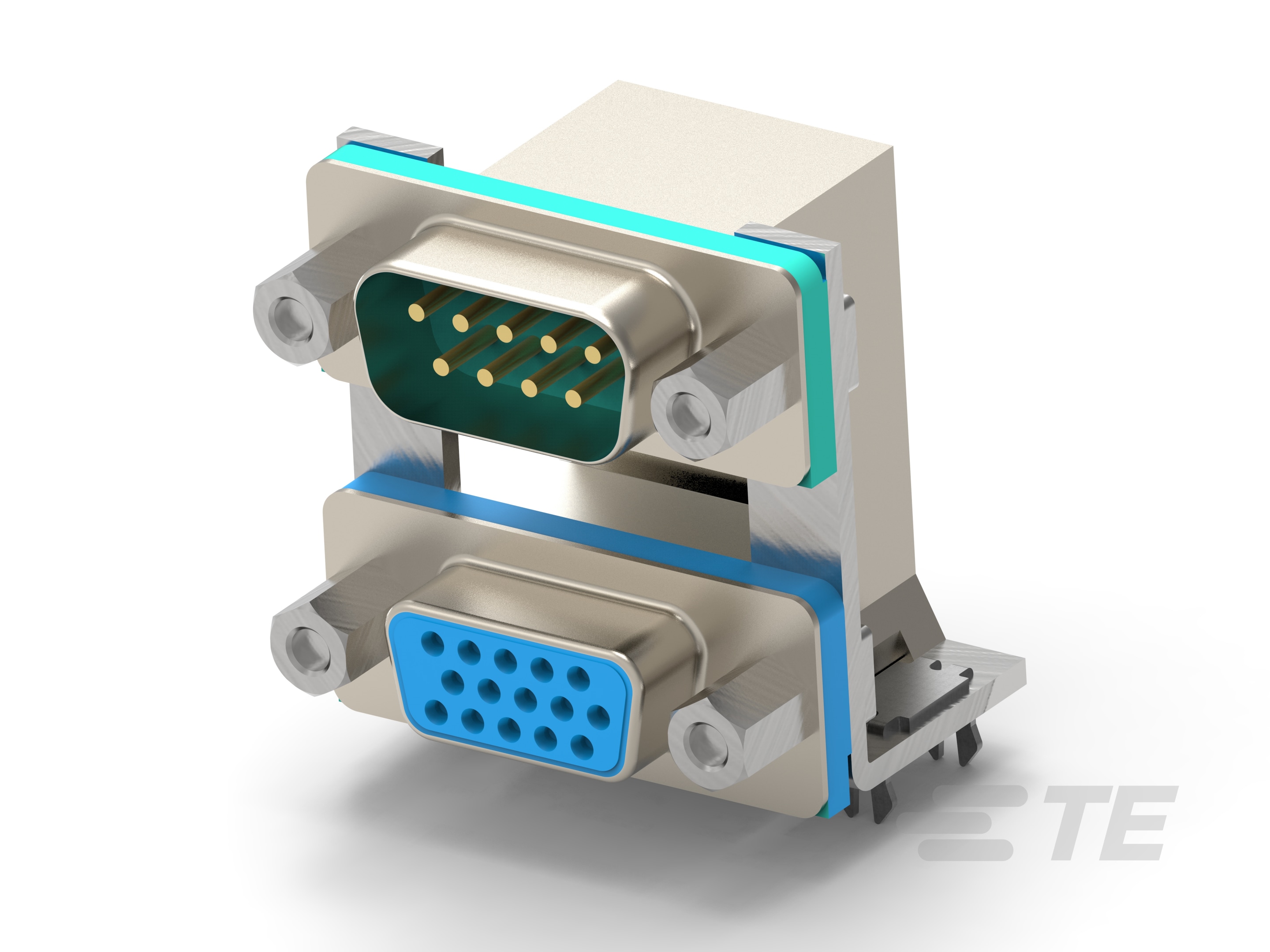

15 / 9 Position D-Shaped Connector, Plug / Receptacle, Cable-to-Board, Board Mount, 2.29 mm / 2.77 mm [.09 in / .109 in] Centerline
2-1775210-1
15 / 9 Position D-Shaped Connector, Plug / Receptacle, Cable-to-Board, Board Mount, 2.29 mm / 2.77 mm [.09 in / .109 in] Centerline
-
- AMPLIMITE
- TE 内部编号 2-1775210-1
- TE 内部产品描述 D-SUB 5.08mm,9 POS PLUG OVER 15 POS RCPT
-
位数 : 9 | 15
-
连接器和壳体类型 : 插头 | 母端
-
连接器系统 : 缆到板
-
连接器安装类型 : 板安装
-
中心线（间距） (mm): 2.29 | 2.77
-
中心线（间距） (in): .09 | .109
文档
产品图纸
- D-SUB 5.08mm, 9 POS PLUG OVER 15 POS RCPT ENG_CD_1775210_E1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-1775210-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2-1775210-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-1775210-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-1775210-1_B.3d_stp.zip 英文版本
产品规格
- 产品规格 S_108-57203_O.tif 英文版本
- S_108-57203_O.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和壳体类型 : 插头 | 母端
-
连接器系统 : 缆到板
-
连接器和端子端接到 : 印刷电路板
结构特性
-
位数 : 9 | 15
-
行数 : 5
-
PCB 安装方向 : 直角
主体特性
-
连接器外形 : 标准
接触件特性
-
端子形状和构造 : 圆形
-
端子额定电流（最大值） (A): 2
-
端子选项 : 已安装
端接特性
-
PCB 端接方法 : 通孔 - 焊接
-
矩形端接柱体和尾部厚度 : .55 mm [ .021 in ]
-
矩形端接柱体和尾部宽度 : .64 mm [ .025 in ]
机械附件
-
连接器安装类型 : 板安装
-
PCB 安装固定 : 带有
-
PCB 安装固定类型 : 板锁
-
接合固定 : 带有
-
接合固定类型 : 母端螺钉锁，4-40 UNC
壳体特性
-
中心线（间距） (mm): 2.29 | 2.77
-
中心线（间距） (in): .09 | .109
尺寸
-
行间距 (mm): 1.98 | 2.84
-
行间距 (in): .078 | .112
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : Signal
