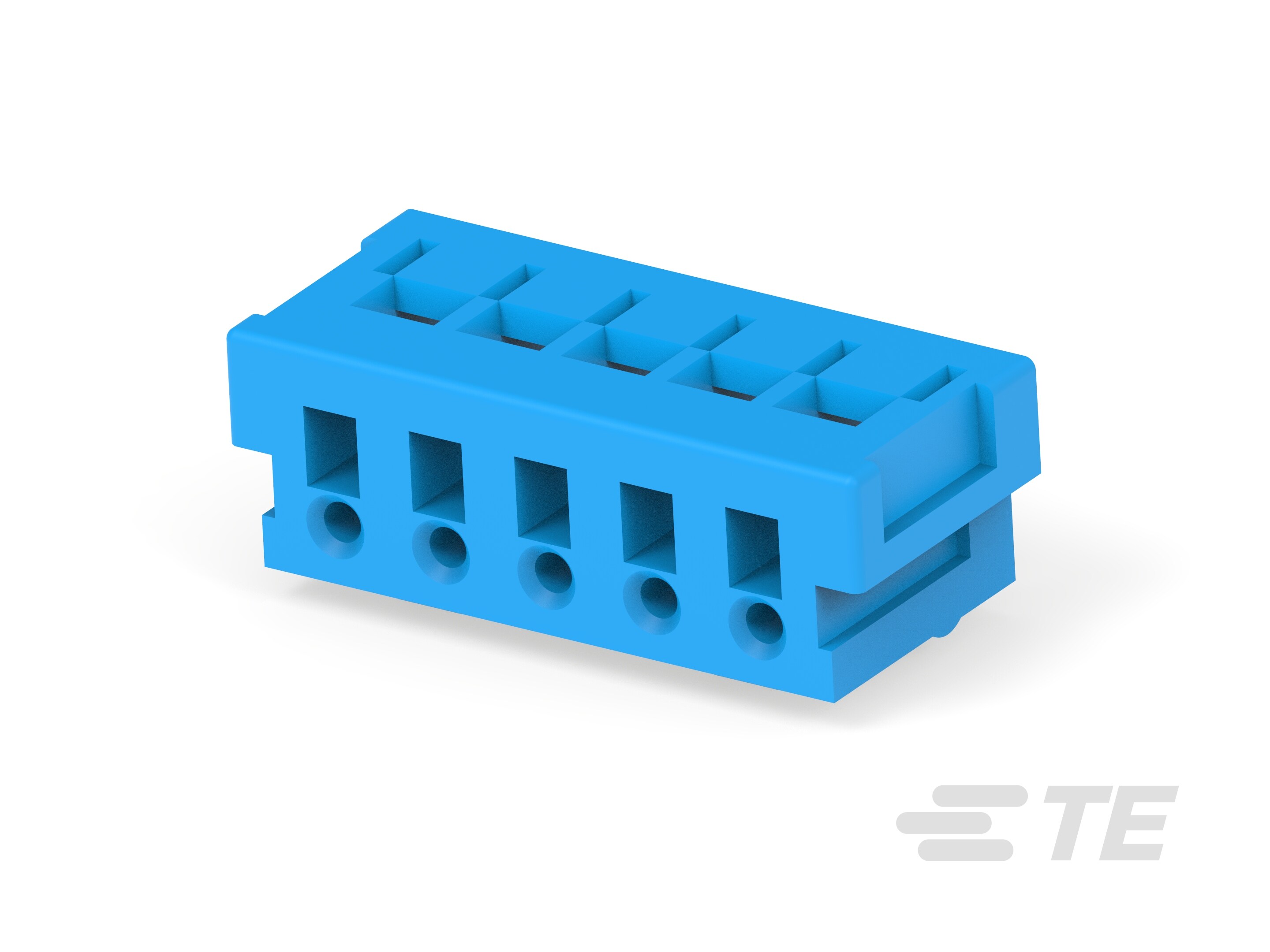

2-175778-5
5 Position, Receptacle, Housing, Crimp, Wire-to-Board, UL 94V-0, 2 mm [.078 in] Centerline, 1 Row, 125 VAC, Wire & Cable, Power & Signal
2-175778-5
5 Position, Receptacle, Housing, Crimp, Wire-to-Board, UL 94V-0, 2 mm [.078 in] Centerline, 1 Row, 125 VAC, Wire & Cable, Power & Signal
-
- AMP CT
- TE 内部编号 2-175778-5
- TE 内部产品描述 CT CRIMP REC HSG 5P BLUE
- 所有 AMP 通用终端壳体 (176)
-
位数 : 5
-
连接器和壳体类型 : 母端
-
连接器产品类型 : 外壳
-
接合固定 : 带有
-
线缆端接方法 : 压接
文档
产品图纸
- crimp type receptacle housing (amp ct connector 2mm pitch) 英文版本
- crimp type receptacle housing (amp ct connector 2mm pitch) ENG_CD_175778_D2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_2-175778-5_D1.pdf 英文版本
- 下载查看 ENG_CVM_2-175778-5_D1.2d_dxf.zip 英文版本
- ENG_CVM_2-175778-5_D1.3d_igs.zip 英文版本
- ENG_CVM_2-175778-5_D1.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-5140_E1.pdf 英文版本
- S_114-5140_E1.tif 英文版本
- 产品规格 S_108-5297_B2.tif 英文版本
- ENG_SS_108-5297_B2.pdf 英文版本
机构认证
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和壳体类型 : 母端
-
连接器产品类型 : 外壳
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 5
-
行数 : 1
电气特征
-
工作电压 (VDC): 125
-
工作电压 (VAC): 125
主体特性
-
主要产品颜色 : 蓝色
端接特性
-
线缆端接方法 : 压接
机械附件
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : 尼龙 66
-
中心线（间距） : 2 mm [ .078 in ]
尺寸
-
连接器长度 : 12 mm [ .472 in ]
-
连接器高度 : 4 mm [ .157 in ]
-
连接器宽度 : 5.1 mm [ .2 in ]
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
与已批准的标准产品兼容 : UL
-
与机构/标准产品兼容 : UL
-
UL 阻燃性等级 : UL 94V-0
