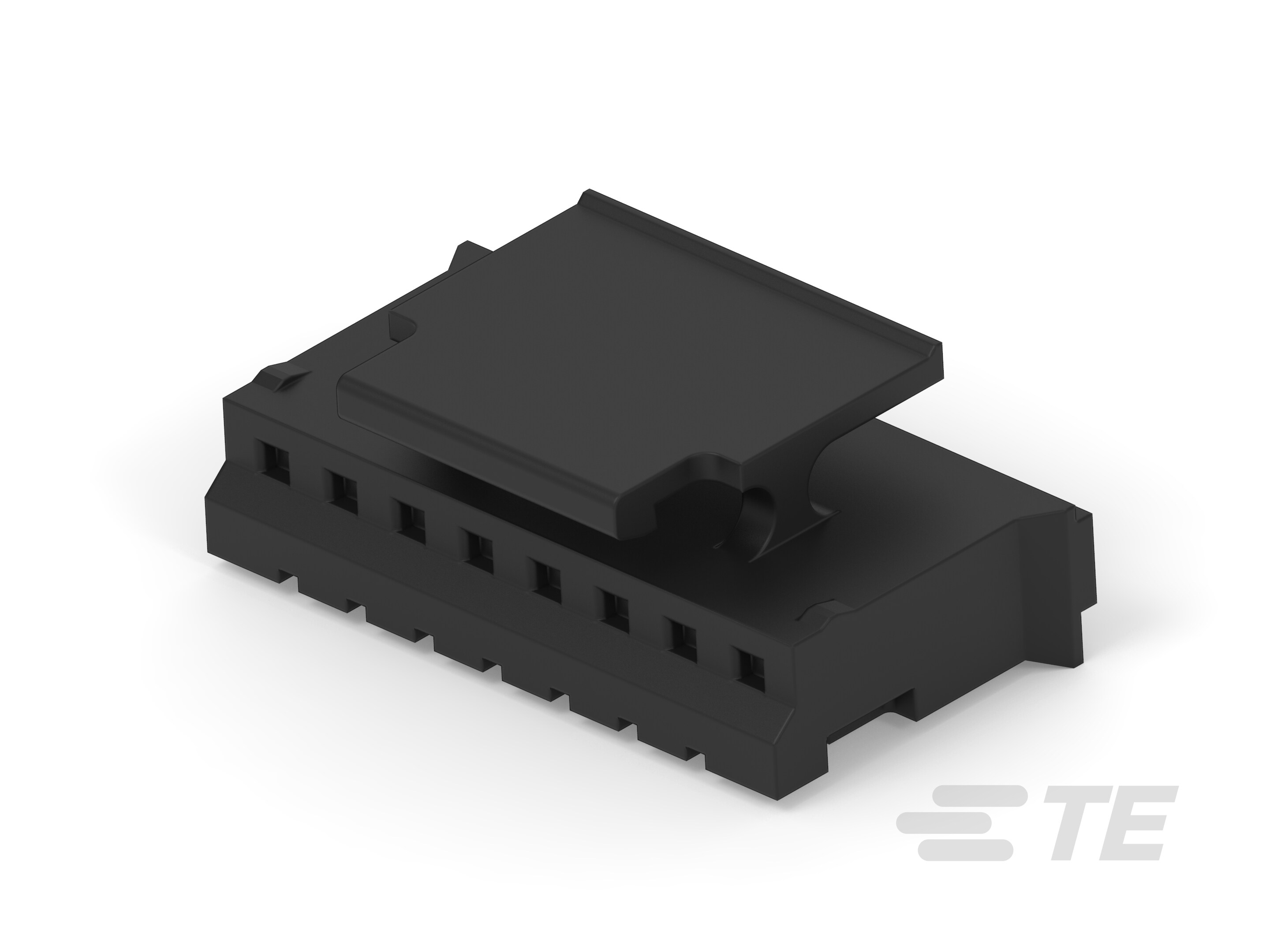

2-1735447-8
8 Position, Housing for Female Terminals, Housing, Crimp, Wire-to-Board, UL 94V-0, 2 mm [.078 in] Centerline, 1 Row, 100 VAC / 250 VAC, Wire & Cable
2-1735447-8
8 Position, Housing for Female Terminals, Housing, Crimp, Wire-to-Board, UL 94V-0, 2 mm [.078 in] Centerline, 1 Row, 100 VAC / 250 VAC, Wire & Cable
- TE 内部编号 2-1735447-8
- TE 内部产品描述 HPI 2.0 Receptacle Housing, 8P
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到板
-
UL 阻燃性等级 : UL 94V-0
-
位数 : 8
文档
产品图纸
- HPI 2.0 RECEPTACLE HOUSING WITH LATCH ENG_CD_1735447_F2__.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-1735447-8_F.pdf 3D
- 下载查看 ENG_CVM_CVM_2-1735447-8_F.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-1735447-8_F.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-1735447-8_F.3d_stp.zip 英文版本
数据表/目录页
- HPI Connectors QRG ENG_DS_1-1773713-2_HPI_QRG_EN_0820.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-51087_D1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 8
-
行数 : 1
电气特征
-
工作电压 (VDC): 100 | 250
-
工作电压 (VAC): 100 | 250
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子基材 : 磷青铜
-
端子布局 : 直插式
-
端子额定电流（最大值） (A): 3
端接特性
-
线缆端接方法 : 压接
机械附件
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 2 mm [ .078 in ]
-
外壳材料 : 热塑性
尺寸
-
线径 (AWG): 30 – 24
-
线径 (mm²): .05 – .205
使用环境
-
工组温度范围 : -25 – 85 °C [ -13 – 185 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
与机构/标准产品兼容 : UL
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 600
-
封装方法 : Bag
