2-1735447-5

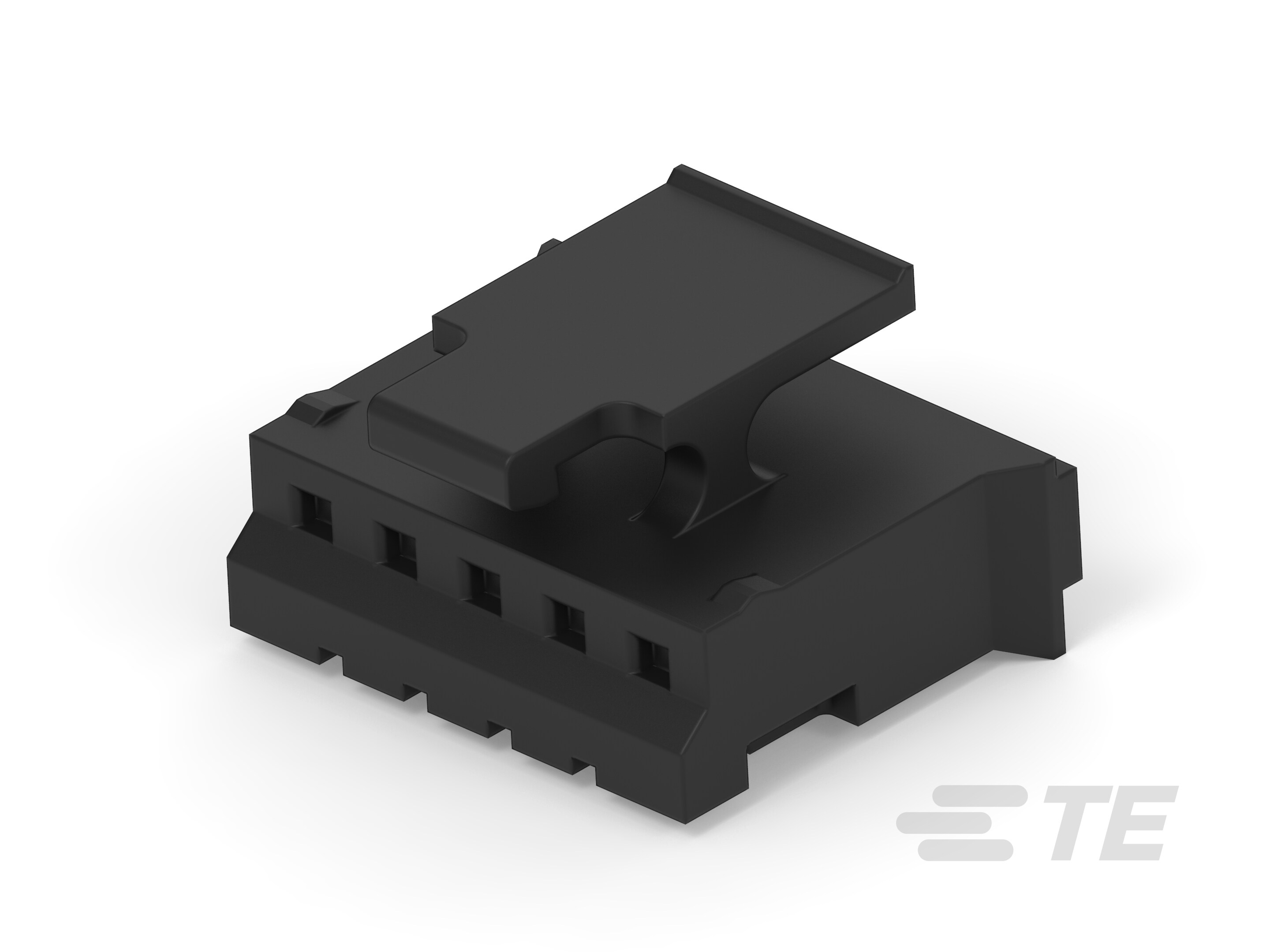

Housing, Receptacle, Crimp, Wire-to-Board, 5 Position, 2 mm [.079 in] Centerline, 1 Row, Wire & Cable, Rectangular Wire & Cable Connectors & Housings
2-1735447-5
Housing, Receptacle, Crimp, Wire-to-Board, 5 Position, 2 mm [.079 in] Centerline, 1 Row, Wire & Cable, Rectangular Wire & Cable Connectors & Housings
- TE 内部编号 2-1735447-5
- TE 内部产品描述 HPI 2.0 Receptacle Housing, 5P
- 所有 AMP HPI 2.0 mm Receptacle Housings (59)
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
接合固定 : 带有
-
线缆端接方法 : 压接
-
连接器系统 : 线到板
文档
产品图纸
- HPI 2.0 RECEPTACLE HOUSING WITH LATCH ENG_CD_1735447_F2__.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-1735447-5_F.pdf 3D
- 下载查看 ENG_CVM_CVM_2-1735447-5_F.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-1735447-5_F.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-1735447-5_F.3d_stp.zip 英文版本
数据表/目录页
- HPI Connectors QRG ENG_DS_1-1773713-2_HPI_QRG_EN_0820.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-51087_D1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 5
-
行数 : 1
主体特性
-
主要产品颜色 : 黑色
端接特性
-
线缆端接方法 : 压接
机械附件
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 2 mm [ .079 in ]
尺寸
-
连接器长度 : 10.8 mm [ .425 in ]
-
连接器高度 : 9.4 mm [ .37 in ]
-
连接器宽度 : 6.55 mm [ .255 in ]
使用环境
-
工组温度范围 : -25 – 85 °C [ -13 – 185 °F ]
操作/应用
-
电路应用 : Signal
