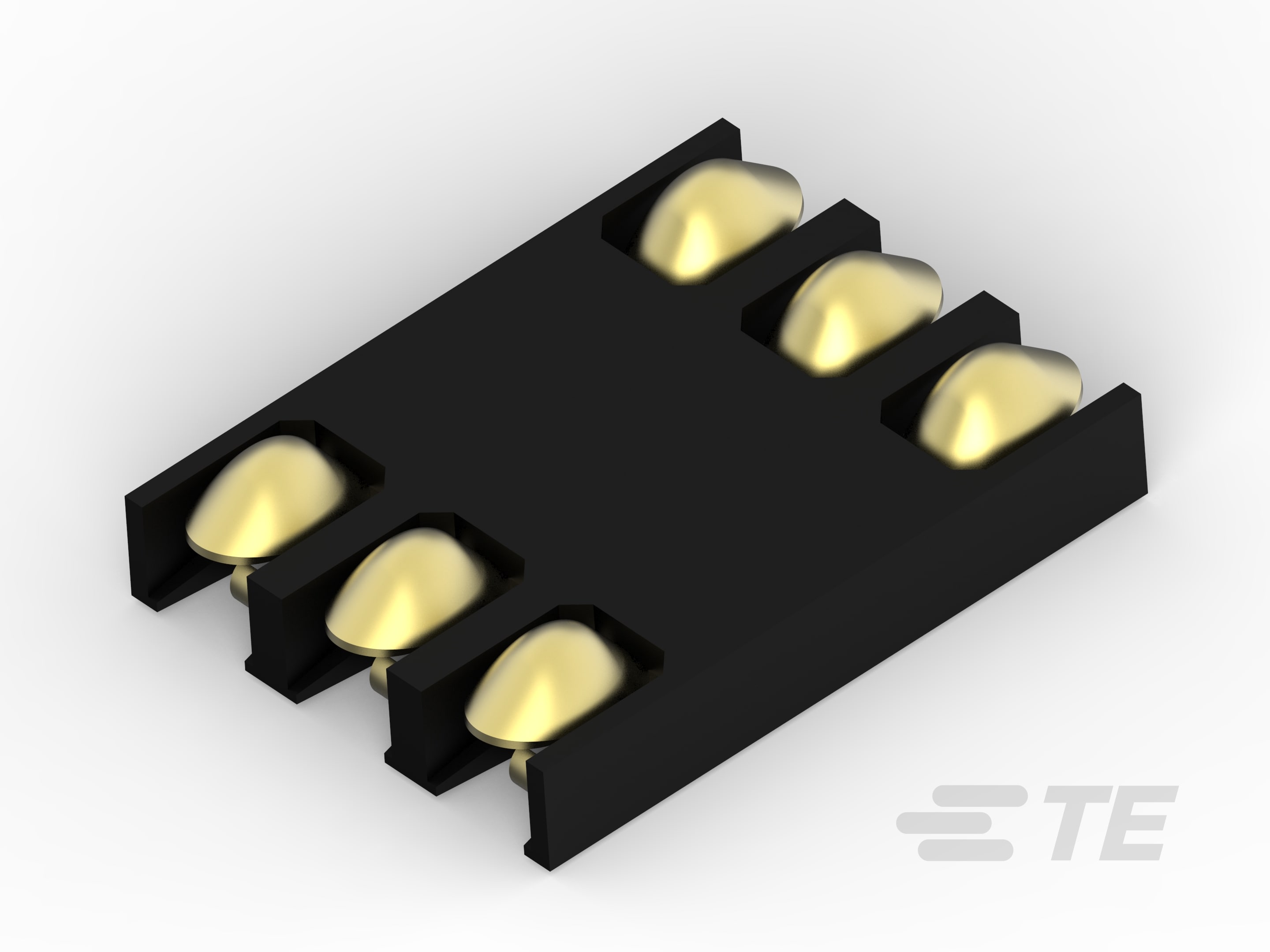

2-1705300-8
2FF mini SIM, 5-Directional Type, 6 Position, 6 Loaded Positions, Signal, -40 – 85 °C [-40 – 185 °F], SIM Connectors, SIM Card Connectors
2-1705300-8
2FF mini SIM, 5-Directional Type, 6 Position, 6 Loaded Positions, Signal, -40 – 85 °C [-40 – 185 °F], SIM Connectors, SIM Card Connectors
-
- SIM 连接器
- TE 内部编号 2-1705300-8
- TE 内部产品描述 SIM CONNECTOR 5 DIRECTIONAL
-
兼容卡 : 2FF 小型 SIM
-
SIM 卡产品类型 : 5 向类型
-
位数 : 6
-
装载位置数量 : 6
-
端子额定电流（最大值） (A): .5
文档
产品图纸
- SIM CONNECTOR 5 DIRECTIONAL 6 positions ENG_CD_1705300_K1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-1705300-8_J_c-2-1705300-8-j-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_2-1705300-8_J_c-2-1705300-8-j.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-1705300-8_J_c-2-1705300-8-j.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-1705300-8_J_c-2-1705300-8-j.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-19092_C.pdf 英文版本
- 产品规格 ENG_SS_108-19280_A.pdf 英文版本
- ENG_SS_108-2351_H1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
卡停止 : 不带
-
连接器和端子端接到 : 印刷电路板
-
兼容卡 : 2FF 小型 SIM
-
SIM 卡产品类型 : 5 向类型
结构特性
-
插卡种类 : 正常插入
-
卡检测开关 : 不带
-
位数 : 6
-
装载位置数量 : 6
电气特征
-
额定电压 (VAC): 30
-
额定电流（最大值） (A): .5
主体特性
-
弹射器类型 : 推挽式
-
主要产品颜色 : 黑色
接触件特性
-
端子接合固定 : 不带
-
端子基材 : 铜合金
-
端子额定电流（最大值） (A): .5
端接特性
-
PCB 端接方法 : 表面贴装
机械附件
-
接合对准 : 不带
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） : 2.54 mm [ .1 in ]
-
外壳材料 : LCP
尺寸
-
PCB 的外形高度 : 2.7 mm [ .106 in ]
使用环境
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
耐用性等级 (Cycles): 5000
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 1150
-
封装方法 : 卷带包装
