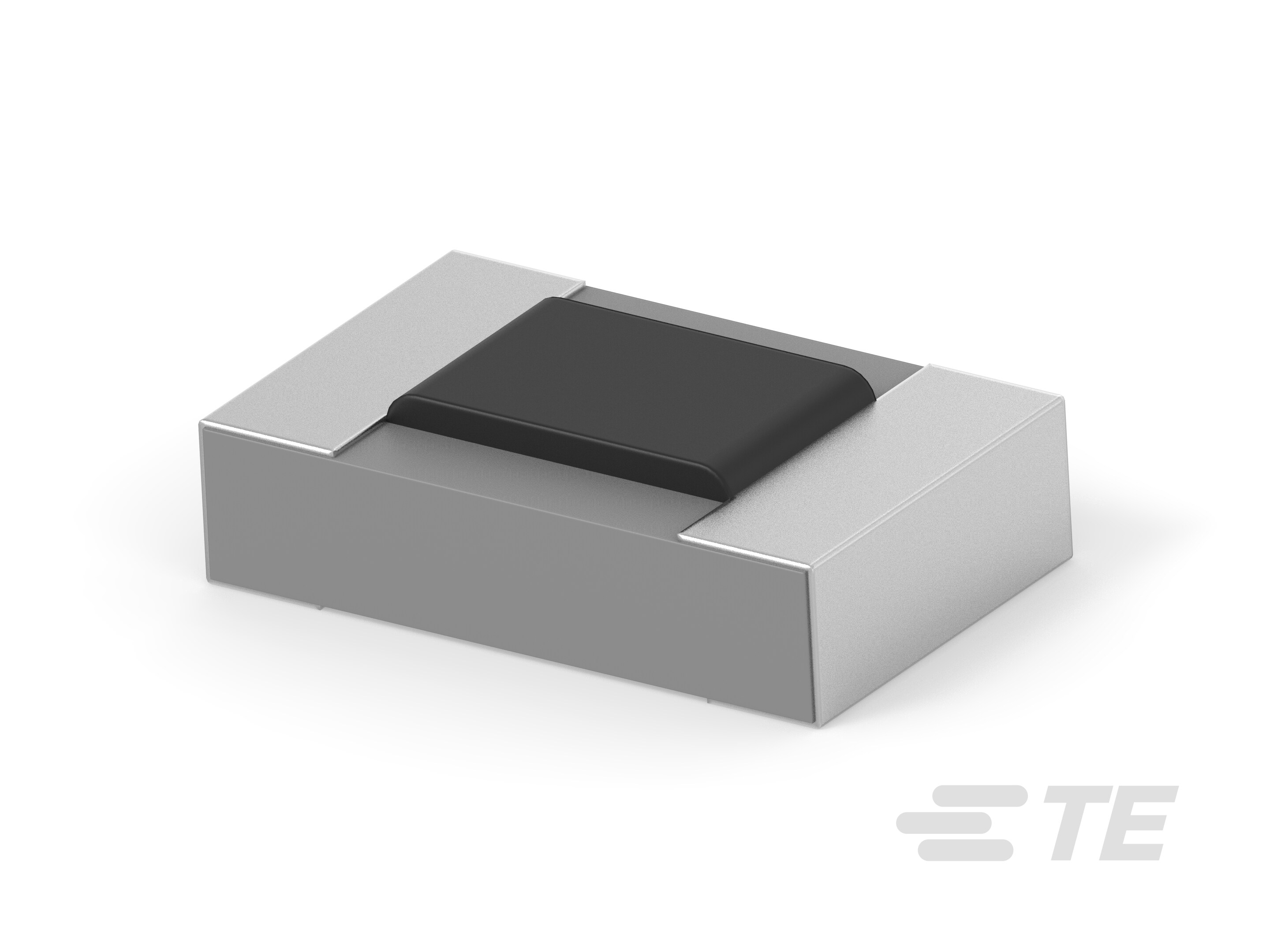

TCR0805N120K
120K ohm, Thick Film, General Purpose Resistor, -10 %, 0805, .125 W, ±100 ppm/°C, Solder, 2 Terminations, .5 mm [.019 in] Height
TCR0805N120K
120K ohm, Thick Film, General Purpose Resistor, -10 %, 0805, .125 W, ±100 ppm/°C, Solder, 2 Terminations, .5 mm [.019 in] Height
- TE 内部编号 2-1623707-7
- TE 内部产品描述 TRIMMABLE 0805 0/-10% 120K
-
电阻器类型 : 通用电阻器
-
元件类型 : 厚膜
-
封装尺寸代码 : 0805
-
额定功率 (W): .125
-
电阻值 (Ω): 120K
文档
产品图纸
- TRIMMABLE CHIP RESISTORS - TYPE TCR SERIES ENG_CD_1623707_BA5.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-1623707-7_BA.pdf 3D
- 下载查看 ENG_CVM_CVM_2-1623707-7_BA.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-1623707-7_BA.3d_stp.zip 英文版本
- ENG_CVM_CVM_2-1623707-7_BA.2d_dxf.zip 英文版本
数据表/目录页
- Trimmable Thick Film Chip Resistor Type TCR Series ENG_DS_1773287_C.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
电阻器类型 : 通用电阻器
-
元件类型 : 厚膜
-
封装尺寸代码 : 0805
结构特性
-
电阻器数量 : 1
电气特征
-
工作电压 (V): 150
-
额定功率 (W): .125
-
电阻值 (Ω): 120K
-
电阻等级 : 1kΩ – 1MΩ
-
无源元件容差 (%): -10
端接特性
-
表面贴装电阻器端接类型 : 焊接
-
端接数量 : 2
尺寸
-
产品高度 : .5 mm [ .019 in ]
-
产品长度 : 2 mm [ .079 in ]
-
产品宽度 : 1.25 mm [ .049 in ]
使用环境
-
工组温度范围 : -55 – 155 °C [ -67 – 311 °F ]
-
温度系数 (ppm/°C): ±100
包装特性
-
封装方法 : 卷带和卷轴
