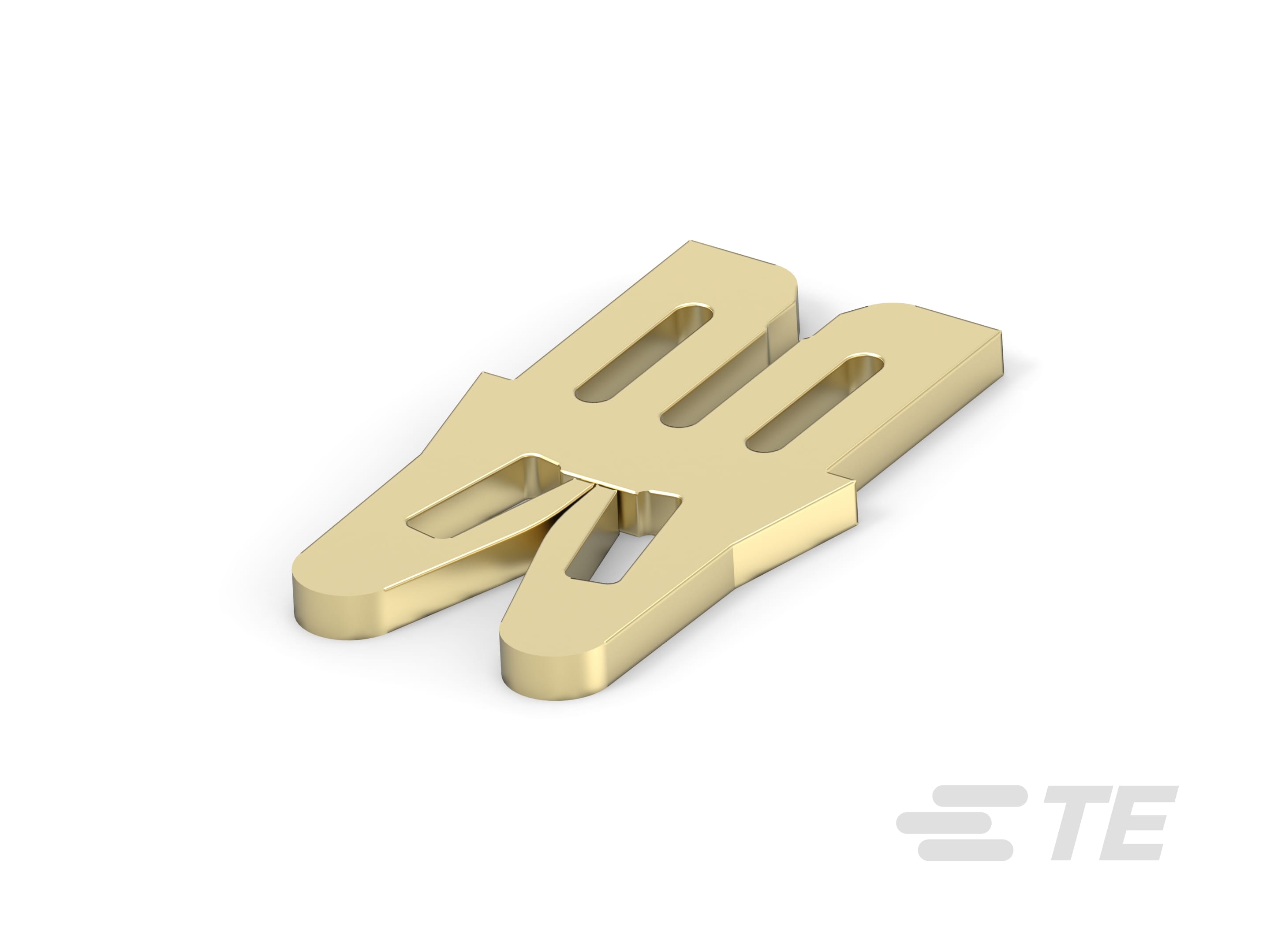

2-1601237-1

Wire-to-Wire, 20 AWG Lead Wire, .5 mm² Lead Wire, .13 – .36 mm Magnet Wire, 36 – 27 AWG Magnet Wire, SIAMEZE, Magnet Wire Terminals

WIRE2WIRE,FINE,SMZ-2-1601237-1

2-1601237-1

Wire-to-Wire, 20 AWG Lead Wire, .5 mm² Lead Wire, .13 – .36 mm Magnet Wire, 36 – 27 AWG Magnet Wire, SIAMEZE, Magnet Wire Terminals

    • SIAMEZE
  • TE 内部编号 2-1601237-1
  • TE 内部产品描述 WIRE2WIRE,FINE,SMZ

  • 漆包线端子类型 : 线对线

  • 引线尺寸 (AWG): 20

  • 引线尺寸 (mm²): .5

  • 电磁线尺寸 (mm): .13 – .36

  • 电磁线尺寸 (AWG): 36 – 27

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 与分离式电线类型兼容 : 实芯, 漆包线

接触件特性

  • 漆包线端子类型 : 线对线

  • 端子电镀材料 : 无镀层

  • 端子方向 : 直式

端接特性

  • 线缆端接方法 : 绝缘刺破 (IDC)

尺寸

  • 端子高度 : 3.18 mm [ .125 in ]

  • 引线尺寸 (AWG): 20

  • 引线尺寸 (mm²): .5

  • 电磁线尺寸 (mm): .13 – .36

  • 电磁线尺寸 (AWG): 36 – 27

  • 材料厚度（电磁线侧） : .51 mm [ .02 in ]

  • 产品长度 : 7.62 mm [ .3 in ]

使用环境

  • 绝缘选项 : 非绝缘

操作/应用

  • 与电线基础材料兼容 : 铜

包装特性

  • 封装方法 : Reel
