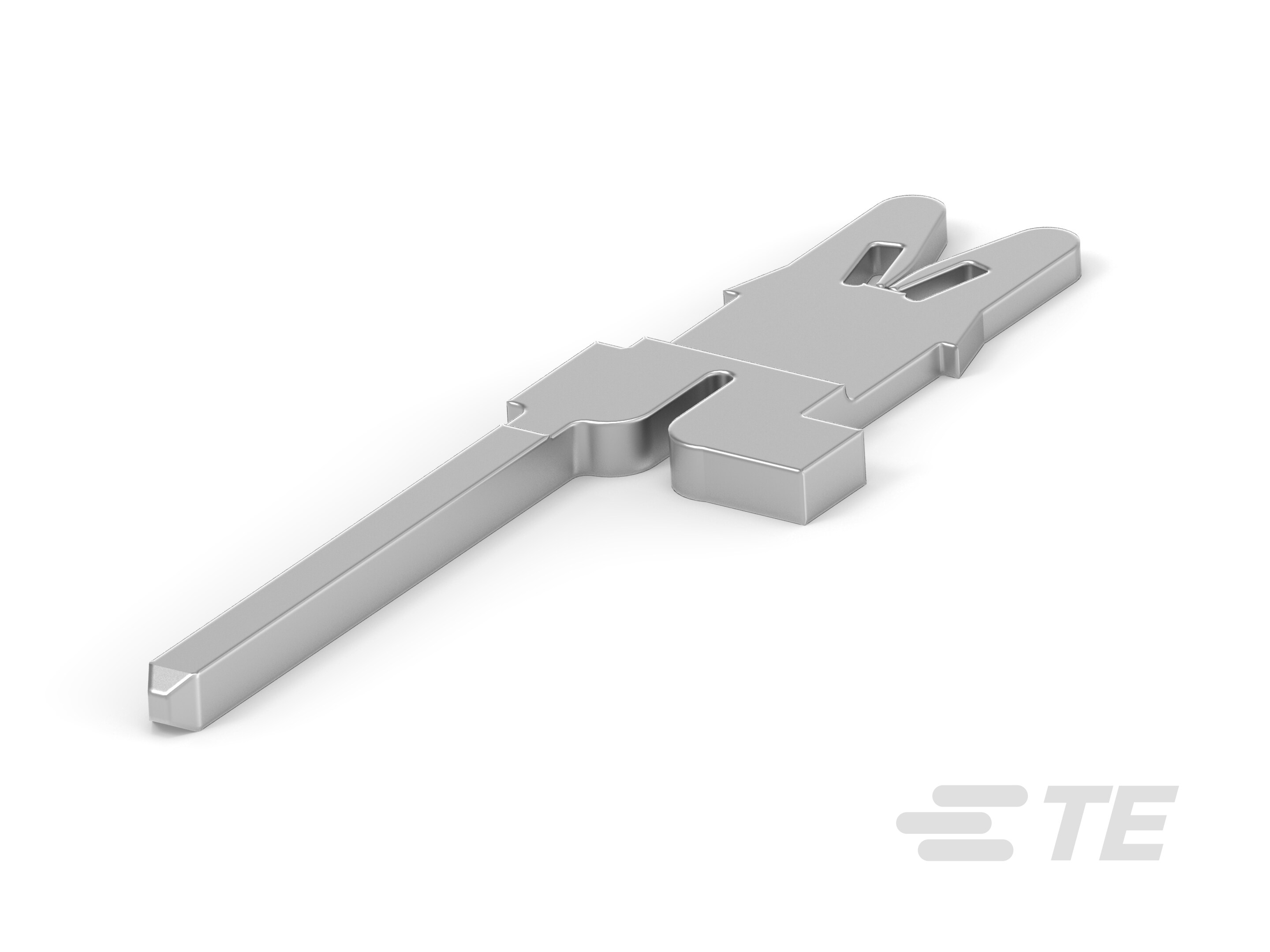

2-1601131-2
Solder Post, .14 – .38 mm Magnet Wire, 27 – 35 AWG Magnet Wire, SIAMEZE IDC, Tin Plating, 21.46 mm [.845 in] Length, Magnet Wire Terminals
2-1601131-2
Solder Post, .14 – .38 mm Magnet Wire, 27 – 35 AWG Magnet Wire, SIAMEZE IDC, Tin Plating, 21.46 mm [.845 in] Length, Magnet Wire Terminals
- TE 内部编号 2-1601131-2
- TE 内部产品描述 150-028-014=PIN,1.00DIAFINESMZ
- 别名 ID 150-028-014
-
漆包线端子类型 : 焊柱
-
与孔位尺寸兼容 : 尺寸 1
-
电磁线尺寸 (mm): .14 – .38
-
电磁线尺寸 (AWG): 27 – 35
-
线缆端接方法 : SIAMEZE IDC
文档
产品图纸
- 1.O MM DIA PIN TO FINE WIRE SIAMEZE TERMINAL ENG_CD_1601131_D2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-1601131-2_D.pdf 3D
- 下载查看 ENG_CVM_CVM_2-1601131-2_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-1601131-2_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-1601131-2_D.3d_stp.zip 英文版本
数据表/目录页
- 1654742_HOUSEHOLD_APPLIANCES_RAST5 ENG_CS_1654742_HOUSEHOLD_APPLIANCES_RAST5_0504.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-13166_E2.pdf 英文版本
- 产品规格 ENG_SS_108-2244_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
与分离式电线类型兼容 : 实芯, 漆包线
主体特性
-
与孔位尺寸兼容 : 尺寸 1
接触件特性
-
压接类型 : SIAMEZE IDC
-
漆包线端子类型 : 焊柱
-
端子电镀材料 : 锡
-
端子底板材料 : 铜
-
端子方向 : 偏移
端接特性
-
线缆端接方法 : SIAMEZE IDC
机械附件
-
接合固定类型 : 倒钩
尺寸
-
端子高度 : 21.46 mm [ .845 in ]
-
电磁线尺寸 (mm): .14 – .38
-
电磁线尺寸 (AWG): 27 – 35
-
材料厚度（电磁线侧） : .51 mm [ .02 in ]
-
产品长度 : 21.46 mm [ .845 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
包装特性
-
封装方法 : 卷/箱
