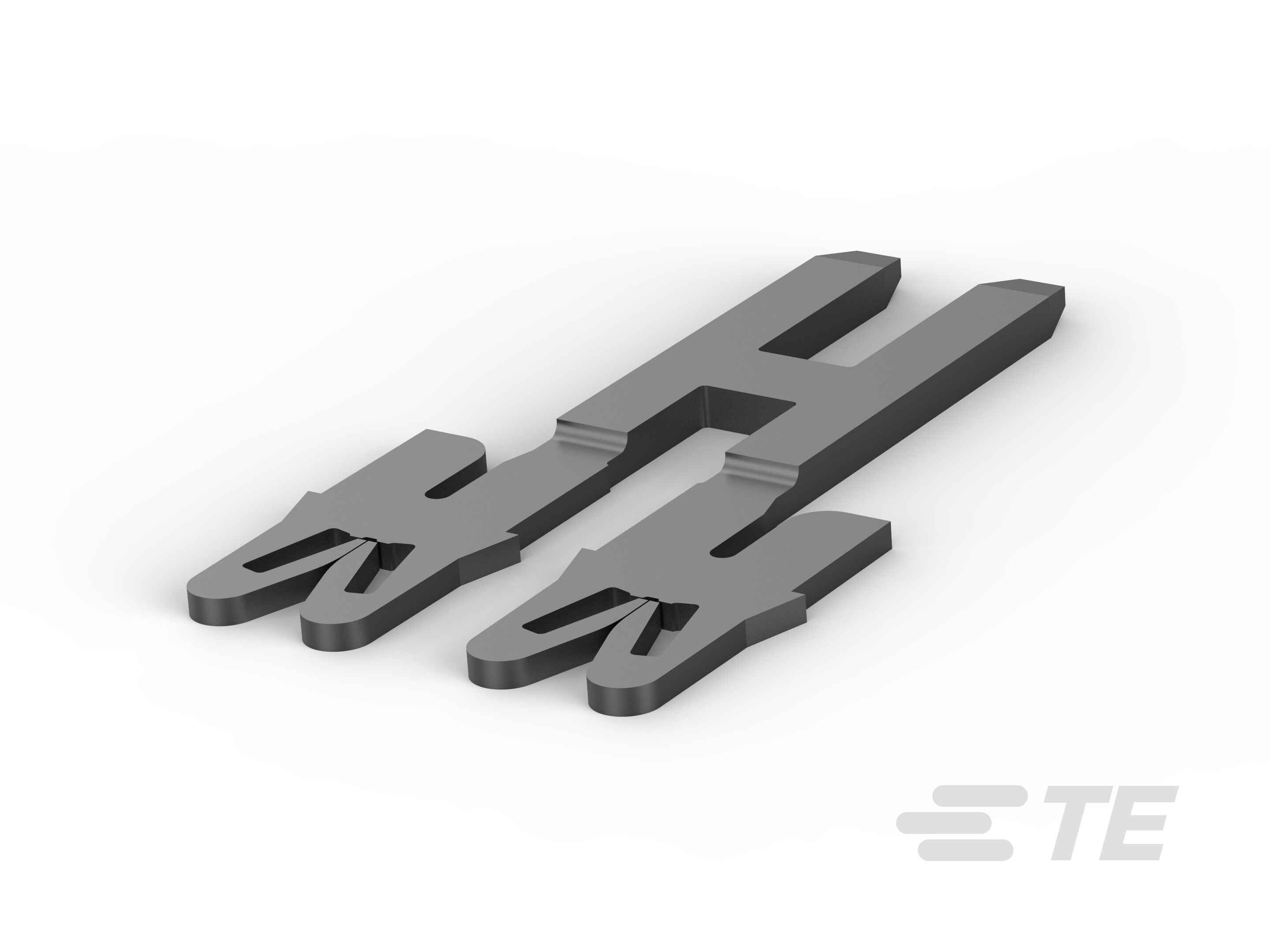

2-1601121-2
Tab, 1.5 mm [.059 in] Tab Width, .14 – .36 mm Magnet Wire, 35 – 27 AWG Magnet Wire, SIAMEZE IDC, Tin Plating, SIAMEZE, Magnet Wire Terminals
2-1601121-2
Tab, 1.5 mm [.059 in] Tab Width, .14 – .36 mm Magnet Wire, 35 – 27 AWG Magnet Wire, SIAMEZE IDC, Tin Plating, SIAMEZE, Magnet Wire Terminals
-
- SIAMEZE
- TE 内部编号 2-1601121-2
- TE 内部产品描述 TAB PAIR,1.50X0.81,FINESMZ
- 别名 ID 150-024-014
-
漆包线端子类型 : 公端
-
对接公端宽度 : 1.5 mm [ .059 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
电磁线尺寸 (mm): .14 – .36
-
电磁线尺寸 (AWG): 35 – 27
文档
产品图纸
- 1.50 X 0.81 OFFSET TAB PAIR SIAMEZE TERMINAL ENG_CD_1601121_D3_baseFilename.pdf 英文版本
- STANDARD LEAD WIRE/LEAD-LOK SIAMEZE POCKET SPECIFICATION 英文版本
- STANDARD LEAD WIRE/LEAD-LOK SIAMEZE POCKET SPECIFICATION ENG_CD_1601421_D.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-1601121-2_D_c-2-1601121-2-d-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_2-1601121-2_D_c-2-1601121-2-d.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-1601121-2_D_c-2-1601121-2-d.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-1601121-2_D_c-2-1601121-2-d.3d_stp.zip 英文版本
数据表/目录页
- 1654742_HOUSEHOLD_APPLIANCES_RAST5 ENG_CS_1654742_HOUSEHOLD_APPLIANCES_RAST5_0504.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-13166_E2.pdf 英文版本
- 产品规格 ENG_SS_108-2244_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 实芯 | 漆包线
接触件特性
-
漆包线端子类型 : 公端
-
对接公端宽度 : 1.5 mm [ .059 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子电镀材料 : 锡
-
端子底板材料 : 铜
-
端子方向 : 直式
端接特性
-
线缆端接方法 : SIAMEZE IDC
机械附件
-
接合固定类型 : 倒钩
尺寸
-
端子高度 : 8.38 mm [ .33 in ]
-
电磁线尺寸 (mm): .14 – .36
-
电磁线尺寸 (AWG): 35 – 27
-
材料厚度（电磁线侧） : .51 mm [ .02 in ]
-
产品长度 : 18.03 mm [ .7 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -45 – 125 °C [ -49 – 257 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
包装特性
-
封装方法 : Reel
