2-1563842-1

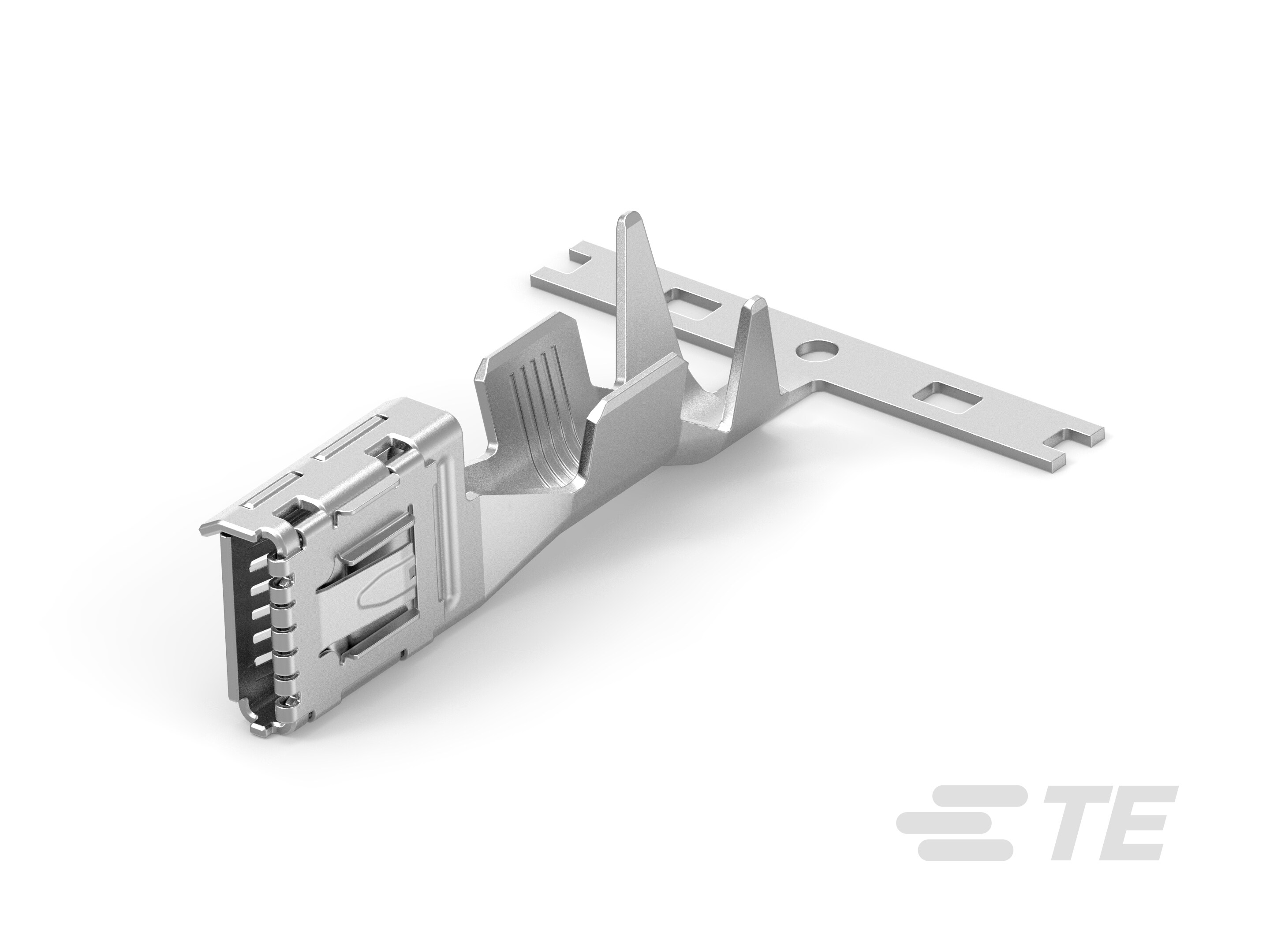

Receptacle Terminal, 8 – 7 AWG, 8 – 10 mm² Wire, 9.5 mm [.374 in] Tab Width, Tin Silver (SnAg), MCON Interconnection System

MCON 9.5, 10SQMM ASSY 1,2MM TAB-2-1563842-1

2-1563842-1

Receptacle Terminal, 8 – 7 AWG, 8 – 10 mm² Wire, 9.5 mm [.374 in] Tab Width, Tin Silver (SnAg), MCON Interconnection System

    • MCON
    • MCON 互连系统
  • TE 内部编号 2-1563842-1
  • TE 内部产品描述 MCON 9.5, 10SQMM ASSY 1,2MM TAB

  • 端子类型 : 母端

  • 线径 (AWG): 8 – 7

  • 线径 (mm²): 8 – 10

  • 对接公端宽度 : 9.5 mm [ .374 in ]

  • 接触面电镀 : 锡银 (SnAg)

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 插座种类 : 180°

  • 主要锁定特性 : 锁定枪

  • 可密封 : 否

接触件特性

  • 导线端子端接区域电镀材料 : 锡

  • 端子制造 : 冲压成形

  • 端子大小 : 9.5mm

  • 压接类型 : F 型压接

  • 端子类型 : 母端

  • 对接公端宽度 : 9.5 mm [ .374 in ]

  • 接触面电镀 : 锡银 (SnAg)

  • 对接公端厚度 : 1.2 mm [ .047 in ]

端接特性

  • 线缆端接方法 : 压接

  • 产品端接到 : 导线

尺寸

  • 线径 (AWG): 8 – 7

  • 线径 (mm²): 8 – 10

  • 线径查找 (mm²): 8 | 10

  • 线径查找 (AWG): 7 | 8

使用环境

  • 绝缘选项 : 非绝缘

  • 工作温度（最大值） : 125 °C [ 212 °F ]

  • 工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]

操作/应用

  • 与电线基础材料兼容 : 铜

包装特性

  • 封装数量 : 450

  • 封装方法 : Reel

其他

  • 端子传导 : 41 – 100 A（高功率）
