2-1520228-4

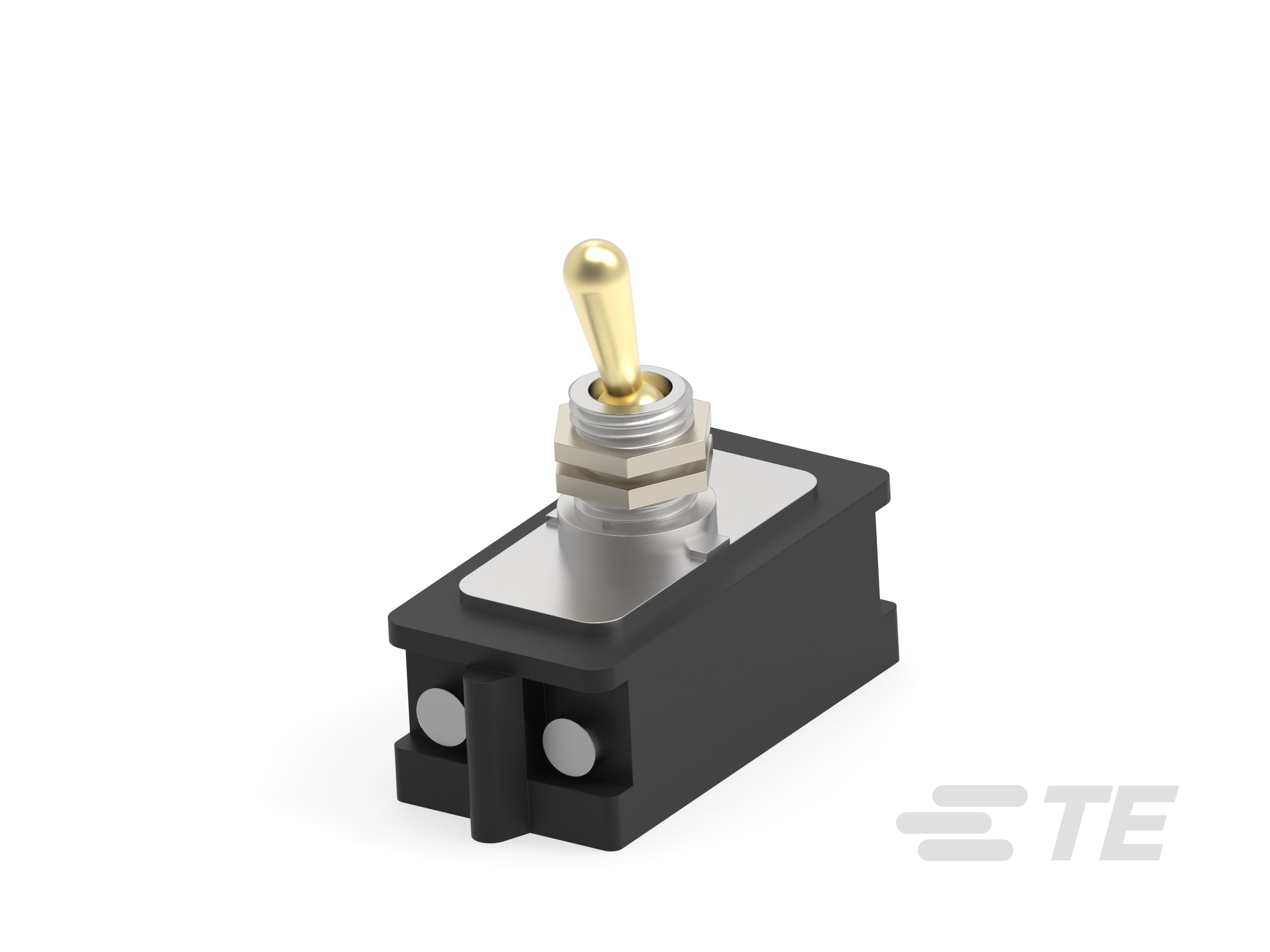

Toggle Switches, Double Pole - Single Throw Configuration (Pole-Throw), 15/32-32, Baton, On Off, 10A Contact Current Rating, Alcoswitch PKA

7360K8=T-PAK for 0-1520228-4-2-1520228-4

2-1520228-4

Toggle Switches, Double Pole - Single Throw Configuration (Pole-Throw), 15/32-32, Baton, On Off, 10A Contact Current Rating, Alcoswitch PKA

    • Alcoswitch
    • Alcoswitch PKA
  • TE 内部编号 2-1520228-4
  • TE 内部产品描述 7360K8=T-PAK for 0-1520228-4
  • 别名 ID 7360K8

  • 配置（极掷） : 双极 - 单掷

  • 套管螺纹尺寸 : 15/32-32

  • 切换种类 : 棒式

  • 操作功能 : 开关

  • 触点额定电流 (A): 10

查看所有特性
更多 更少

文档

产品图纸

  • 20 AMP 125V AC/DC, 10 AMP 250V AC/DC, 1 1/2 HP 125V/250V AC/DC, ONE HOLE MOUNTING TOOL HANDLE TOGGLE SWITCH ENG_CD_1520228_B2.pdf 英文版本

CAD 文件

数据表/目录页

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 开关连接类型 : 螺纹式端子

  • 切换种类 : 棒式

  • 开关类型 : 电源切换

结构特性

  • 配置（极掷） : 双极 - 单掷

  • 操作功能 : 开关

电气特征

  • 工作电压 (VAC): 250

主体特性

  • 套管螺纹尺寸 : 15/32-32

  • 产品方向 : 垂直

  • 套管种类 : 螺纹

接触件特性

  • 触点额定电流 (A): 10

机械附件

  • 产品安装类型 : 平板天线

尺寸

  • 套管长度 : 11.91 mm [ .469 in ]

  • 摇杆长度 : 16.66 mm [ .656 in ]

产品合规性
