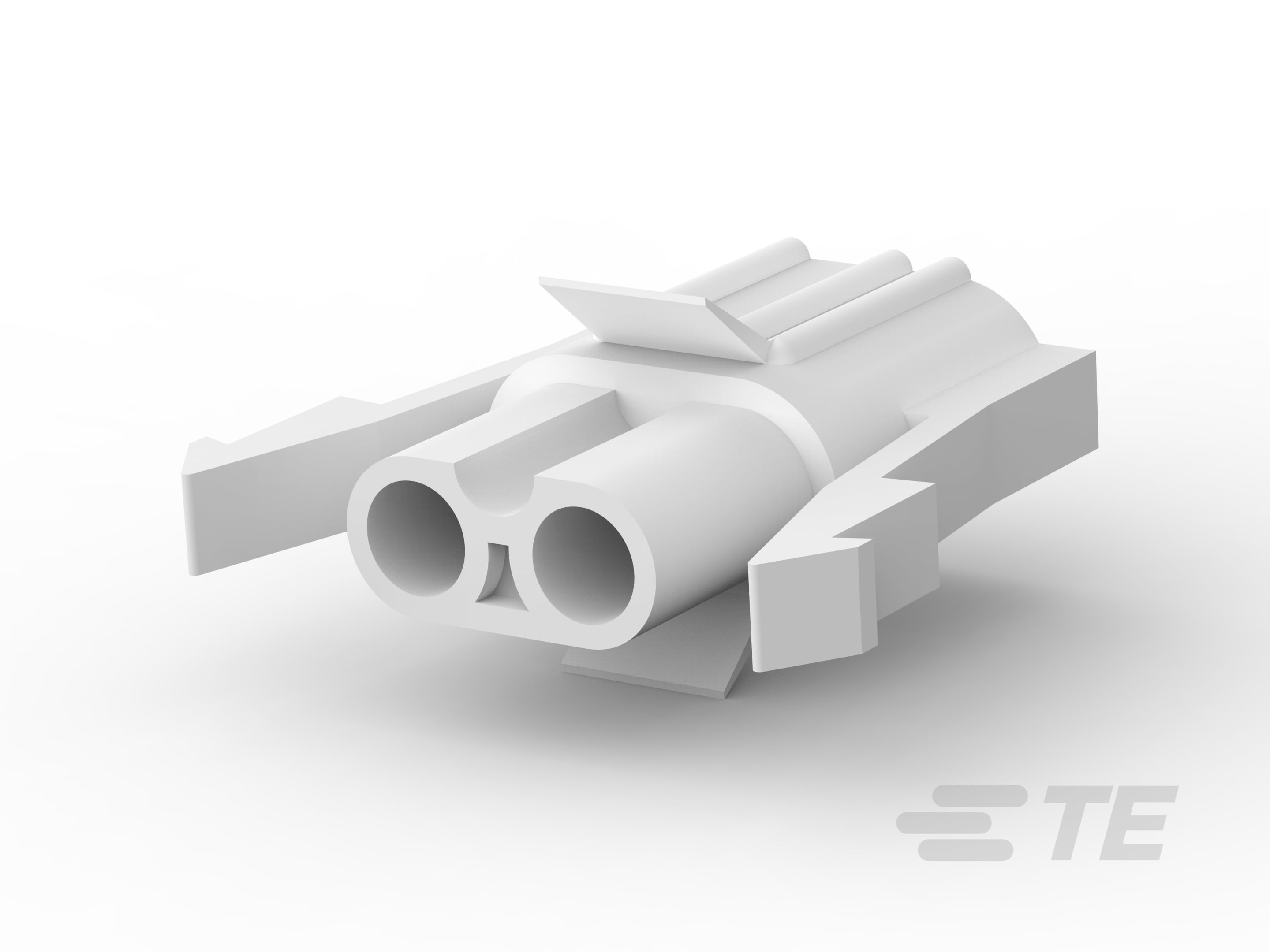

2-151680-0
2 Position, Plug, Housing, Crimp, Wire-to-Panel / Wire-to-Wire, UL 94V-0, 7.11 mm [.28 in] Centerline, 1 Row, 250 VAC, Commercial MATE-N-LOK
2-151680-0
2 Position, Plug, Housing, Crimp, Wire-to-Panel / Wire-to-Wire, UL 94V-0, 7.11 mm [.28 in] Centerline, 1 Row, 250 VAC, Commercial MATE-N-LOK
-
- MATE-N-LOK
- 商用 MATE-N-LOK
- TE 内部编号 2-151680-0
- TE 内部产品描述 2 WAY MATE-N-LOK SOC HSG NAT.A
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
线缆端接方法 : 压接
-
连接器系统 : 线到线 | 线到面板
-
壳体内的端子定位力 : 不带
文档
产品图纸
- 2 WAY 'MATE-N-LOK' SOCKET HOUSING 英文版本
- 2 WAY 'MATE-N-LOK' SOCKET HOUSING ENG_CD_151680_P1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-151680-0_Y.pdf 3D
- 下载查看 ENG_CVM_CVM_2-151680-0_Y.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-151680-0_Y.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-151680-0_Y.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-1012_H.pdf 英文版本
- 产品规格 ENG_SS_108-1000_G.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到线 | 线到面板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 2
-
行数 : 1
电气特征
-
工作电压 (VAC): 250
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子布局 : 直插式
-
壳体内的端子定位力 : 不带
-
端子类型 : 插座
端接特性
-
线缆端接方法 : 压接
机械附件
-
面板安装特性类型 : 锁紧支脚
-
面板安装特性 : 带有
-
连接器安装类型 : 面板安装
壳体特性
-
中心线（间距） : 7.11 mm [ .28 in ]
-
外壳材料 : 尼龙 66
尺寸
-
面板厚度（建议值） : .64 – 1.65 mm [ .64 – 1.65 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
识别标记
-
电路识别特性 : 带有
行业标准
-
CSA 等级 : LR 16455
-
与已批准的标准产品兼容 : UL E28476
-
UL 等级 : 已认证 | 获得认可
-
与机构/标准产品兼容 : CSA | UL
-
UL 阻燃性等级 : UL 94V-0
-
灼热丝额定值 : 标准件 - 非灼热丝
包装特性
-
封装数量 : 500
-
封装方法 : Bag
