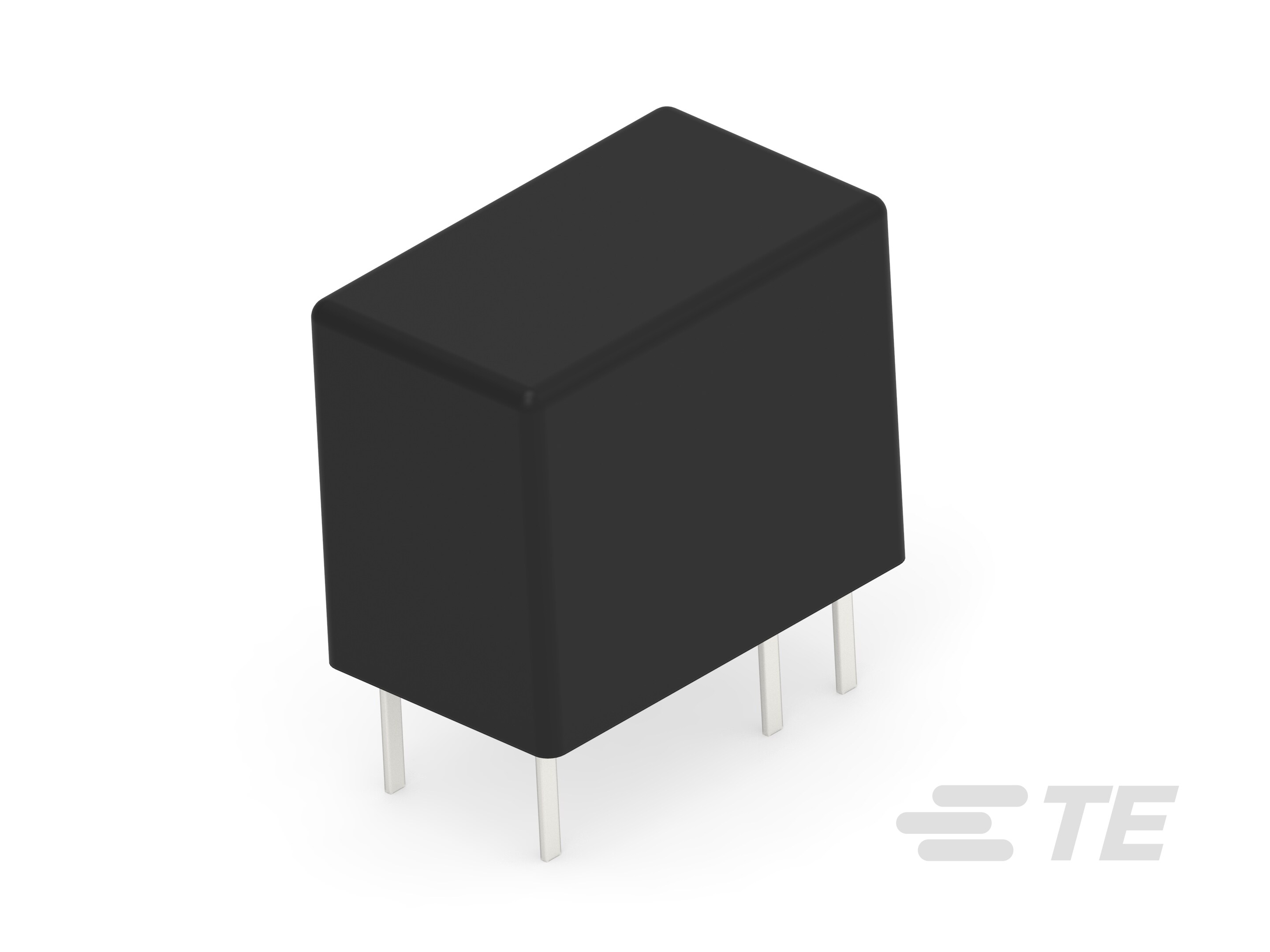

规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
继电器和接触器类型 : 通用信号继电器
结构特性
-
端子极数 : 1
-
继电器选项 : 射频等级
-
端子排列方式 : 1 Form C SPDT-CO
电气特征
-
绝缘初始电阻 (MΩ): 1000000
-
端子开关负载（最小值） : 1mA @ 1V
-
端子开关电压（最大值） (VAC): 120
-
端子开关电压（最大值） (VDC): 30
-
打开端子间绝缘初始电介质 (Vrms): 400
-
端子极限断开电流 (A): 1
-
端子极限连续电流 (A): 1
-
端子极限关合电流 (A): 1
-
端子极限短时电流 (A): 1
-
触点额定电流 (A): 1
-
线圈电压额定值 (VDC): 12
-
端子电压额定值 (VAC): 120
-
端子电压额定值 (VDC): 24
-
线圈功率额定值（直流） (W): .15
-
端子和线圈间绝缘初始电介质 (Vrms): 1000
信号特征
-
插入损耗（高频参数） : -.02dB @ 100MHz, -.97 dB（900 MHz 时）
-
隔离（高频参数） : -14.2dB @ 900MHz, -31.8dB @ 100MHz
主体特性
-
产品重量 : 3 g [ .1058 oz ]
-
外壳类型 : 支持抗焊剂自动焊接且可清洗
接触件特性
-
端子材料 : AgNi
端接特性
-
干线端接和连接类型 : 焊针
-
线圈端接和连接类型 : 焊针
机械附件
-
产品安装类型 : 板安装
尺寸
-
产品高度 : 9.9 mm [ .389 in ]
-
产品长度 : 12.3 mm [ .484 in ]
-
产品宽度 : 7.4 mm [ .29 in ]
-
端子和线圈间绝缘漏电 : 1.5 mm [ .059 in ]
-
端子和线圈间绝缘间隙 : 2 mm [ .079 in ]
使用环境
-
环境保护类别 : RTIII
-
工组温度范围 : -30 – 80 °C [ -22 – 176 °F ]
-
环境温度（最大值） : 80 °C [ 176 °F ]
操作/应用
-
性能类型 : 灵敏度
-
焊接工艺 : 支持波峰焊接
-
电流类型 : DC
-
线圈励磁系统 : 单稳态
包装特性
-
封装方法 : Tube, 盒和管
其他
-
端子电流类 (A): ≤2
-
线圈功率额定值类 (W): ≤.15
-
高度类（机械） (mm): 9 – 10
-
长度类（机械） (mm): 12 – 14
-
宽度类（机械） (mm): 6 – 8
