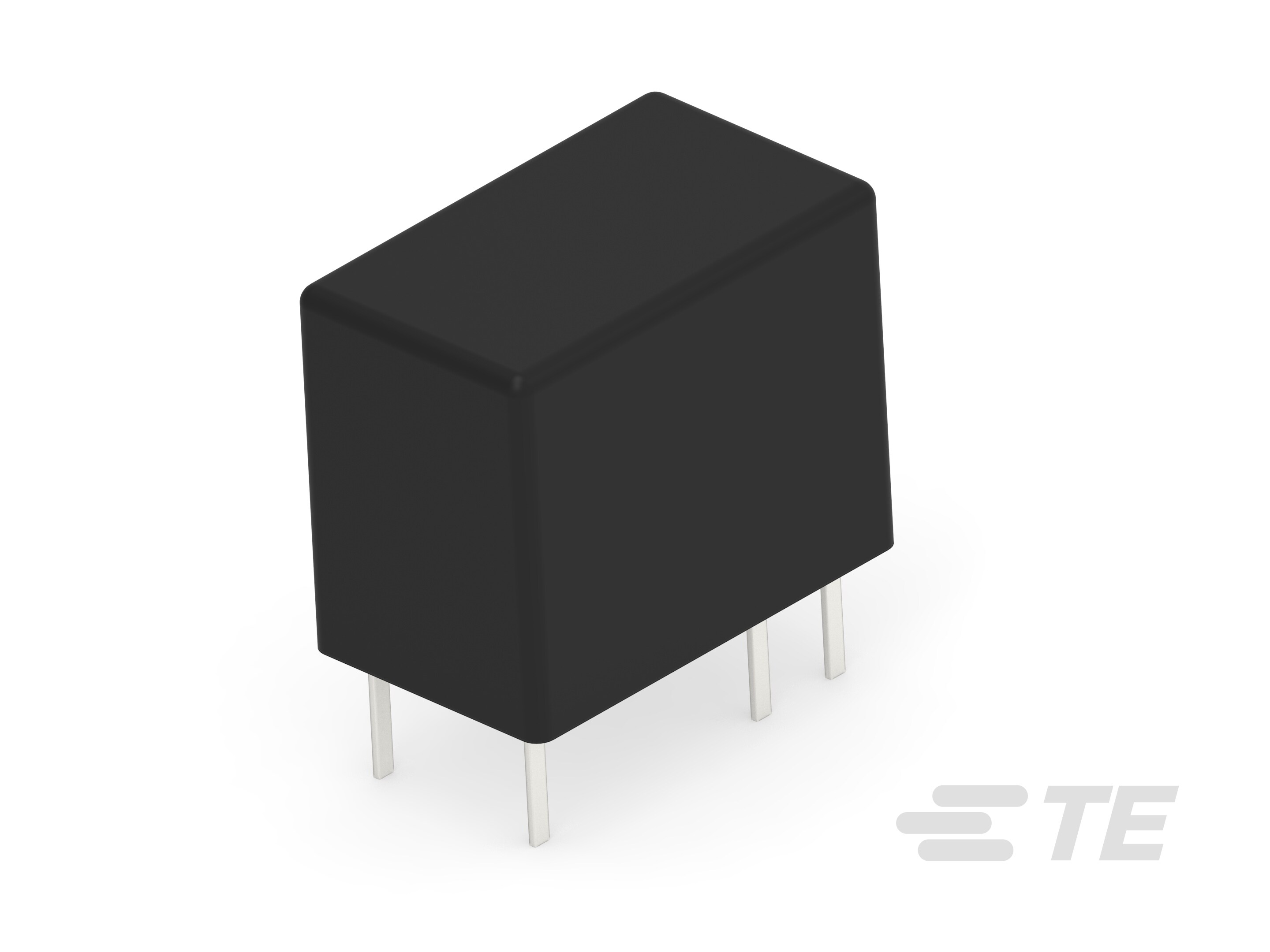

产品规格

机构认证

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。

产品类型特性

  • 产品类型 : 继电器

  • 继电器种类 : TSC 信号继电器

  • 继电器类型 : 信号 PCB 继电器 TSC

电气特征

  • 端子开关负载(最小值) : 1mA @ 1V

  • 端子极限断开电流 (A): 1

  • 端子电压额定值 (VAC): 120

  • 端子电压额定值 (VDC): 24

  • 信号继电器线圈功率额定值(直流) (mW): 300

  • 信号继电器线圈电压额定值 (VDC): 12

  • 信号继电器端子开关电压(最大值) (VAC): 120

  • 信号继电器端子开关电压(最大值) (VDC): 30

  • 信号继电器线圈励磁系统 : 单稳态,交流/直流

  • 线圈类型 : 单稳态

  • 端子与线圈间绝缘漏电 : 1.5 mm [ .059 in ]

  • 端子极限连续电流 (A): 1

  • 线圈电阻 (Ω): 480

  • 端子极限关合电流 (A): 1

  • 绝缘初始电阻 (MΩ): 1000000

  • 功耗 (mW): 300

  • 线圈/端子间绝缘初始电介质类 : 500 – 1000 V

  • 绝缘漏电类 (mm): 0 – 1.5

  • 端子与线圈间绝缘初始电介质 (Vrms): 1000

  • 端子极限短时电流 (A): 1

  • 打开端子间绝缘初始电介质 (Vrms): 400

  • 驱动系统 : 交流, 直流

  • 线圈功率额定值类 : 200 – 300 mW

信号特征

  • 隔离(高频参数) : -14.2dB @ 900MHz, -31.8dB @ 100MHz

  • 插入损耗(高频参数) : -.02dB @ 100MHz, -.97 dB(900 MHz 时)

主体特性

  • 重量 : 3 g [ .1058 oz ]

  • 绝缘特性 : 端子和线圈间 1500 V 初始冲击耐电压

接触件特性

  • 信号继电器端子类型 : PCB-THT, 插入式

  • 信号继电器触点额定电流 (A): 1

  • 信号继电器端子排列方式 : 1 Form C (CO)

  • 端子材料 : 镍钛合金

  • 端子极数 : 1

  • 端子电流类 : 0 – 2 A

  • 端子电镀材料 : AgNi 合金

端接特性

  • 端接类型 : 通孔

机械附件

  • 信号继电器安装类型 : 印刷电路板

尺寸

  • 绝缘间隙类 (mm): 0 – 2.5

  • 长度 : 12.5 mm [ .492 in ]

  • 高度类(机械) : 9 – 10 mm

  • 端子与线圈间绝缘间隙 : 2 mm [ .079 in ]

  • 长度类(机械) : 12 – 14 mm

  • 高度 : 9.9 mm [ .39 in ]

  • 宽度 : 7.5 mm [ .29 in ]

  • 宽度类(机械) : 6 – 8 mm

使用环境

  • 工组温度范围 (°C): -30 – 80

  • 环境温度类 : 70 – 85°C

  • 环境温度(最大值) : 80 °C [ 176 °F ]

操作/应用

  • 性能类型 : 标准

包装特性

  • 封装方法 : Tube, 盒和管
