文档
产品图纸
- PIN ASSEMBLY EUROCARD TYPES Q AND R AND SHORT VERSIONS ENG_CD_9-1393501-4_H.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-1393659-8_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2-1393659-8_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-1393659-8_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-1393659-8_B.3d_stp.zip 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-

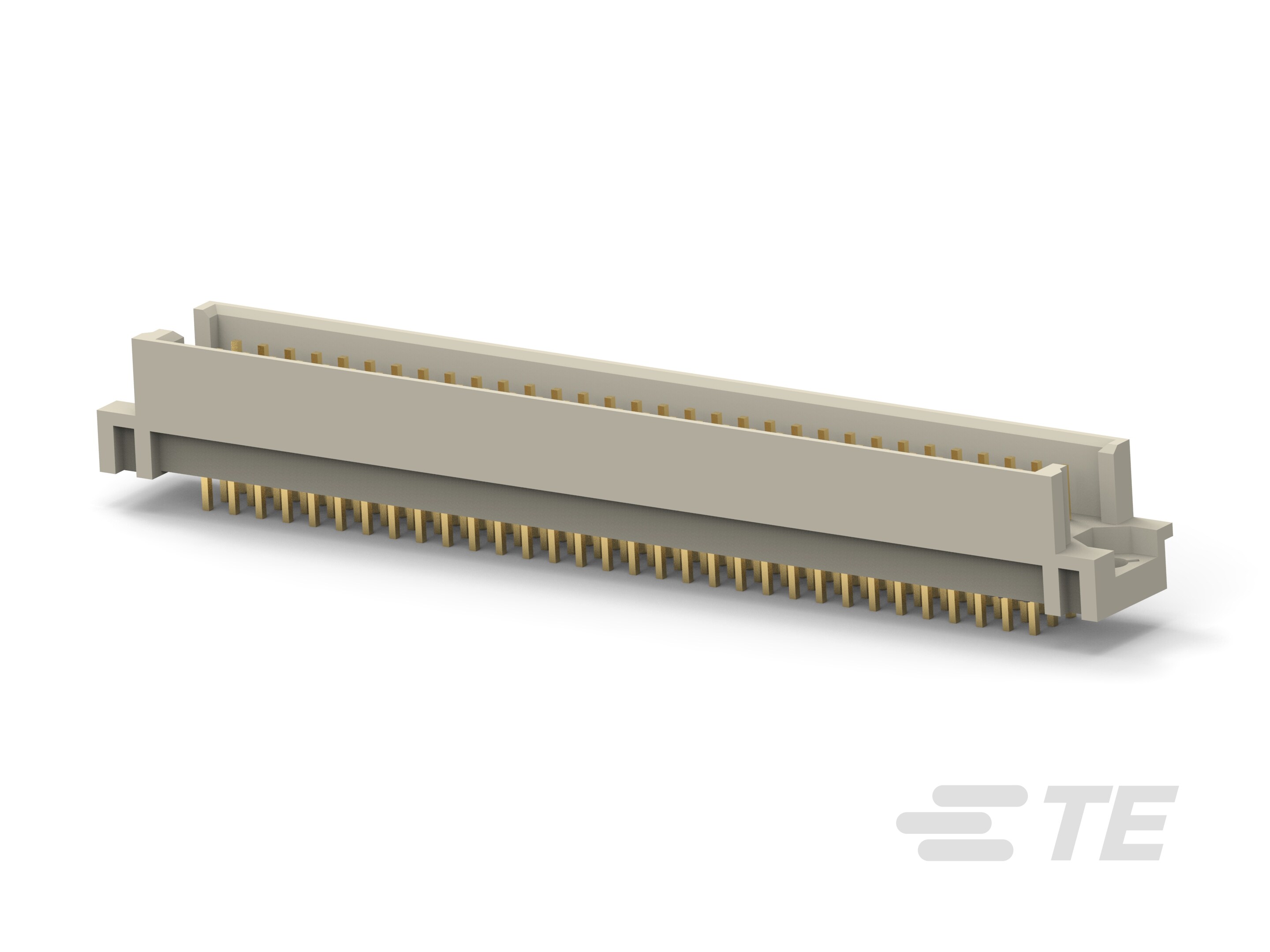

连接器和壳体类型 : 插头
-
连接器系统 : 板对板
-
连接器和端子端接到 : 印刷电路板
-
DIN 尺寸 : 标准
-
DIN 级别 : II
结构特性
-
电源或同轴位置数量 : 2
-
位数 : 96
-
行数 : 3
-
PCB 安装方向 : 垂直
-
列数 : 32
-
信号位置数量 : 96
-
装载行 : A, B, C
主体特性
-
主要产品颜色 : 灰色
接触件特性
-
端子类型 : 插针
-
端子基材 : 磷青铜
-
端子额定电流（最大值） (A): 1.5
端接特性
-
PCB 端接方法 : 通孔 - 焊接
-
端接柱体和尾部长度 : 2.9 mm [ .114 in ]
机械附件
-
PCB 安装固定 : 带有
-
接合对准 : 不带
-
PCB 安装固定类型 : 安装孔
-
面板安装特性 : 不带
-
连接器安装类型 : 板安装
壳体特性
-
外壳材料 : 热塑性 PBT GF
-
中心线（间距） : 2.54 mm [ .1 in ]
尺寸
-
连接器高度 (mm): 11.51
-
行间距 : 2.54 mm [ .1 in ]
操作/应用
-
屏蔽 : 否
-
电路应用 : 电源和信号
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : 包装
