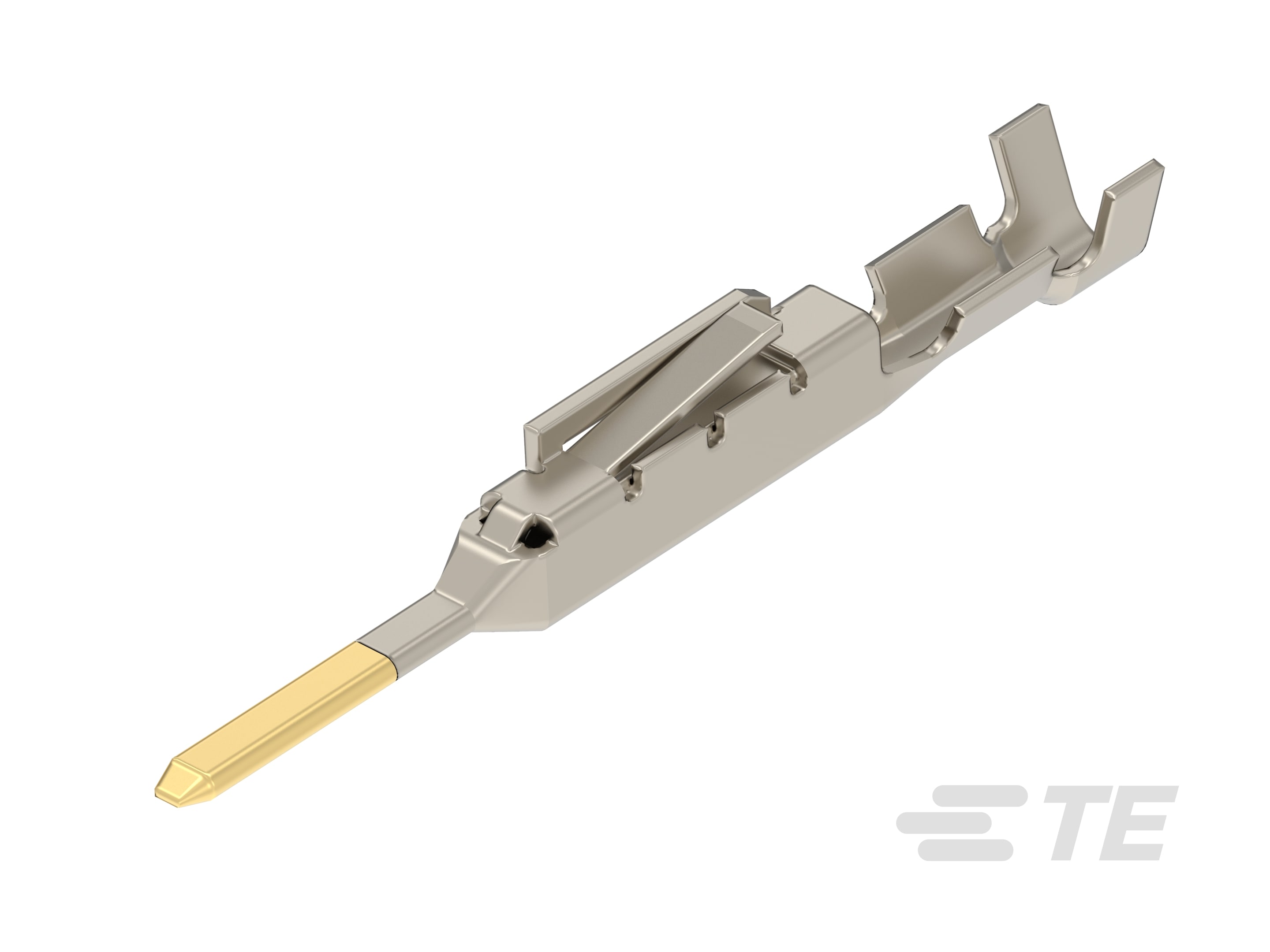

2-1318110-1
Gold (Au), Tab Contact, 28 – 24 AWG, .08 – .24 mm² Wire, Power & Signal, -55 – 105 °C [-67 – 221 °F], Dynamic 2000 Series
2-1318110-1
Gold (Au), Tab Contact, 28 – 24 AWG, .08 – .24 mm² Wire, Power & Signal, -55 – 105 °C [-67 – 221 °F], Dynamic 2000 Series
-
- Dynamic Series
- Dynamic 2000 系列
- TE 内部编号 2-1318110-1
- TE 内部产品描述 DYNAMIC D-2000 TAB CONT S
- 所有 Contact: Component To Wire；5A, 28-18 wire size, gold plated (10)
-
端子类型 : 公端
-
端子接触部电镀材料 : 金 (Au)
-
线径 (AWG): 28 – 24
-
线径 (mm²): .08 – .24
-
产品端接到 : 线缆
文档
产品图纸
- TAB CONTACT S SIZE DYNAMIC D-2 SERIES ENG_CD_1318110_D.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-1318110-1_E.pdf 3D
- 下载查看 ENG_CVM_CVM_2-1318110-1_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-1318110-1_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-1318110-1_E.3d_stp.zip 英文版本
产品规格
- 应用规格 JPN_SS_114-5258_F.tif 日语
- JPN_SS_114-5258_F.pdf 日语
- 产品规格 ENG_SS_108-5619_G.pdf 英文版本
- 合格检测报告 ENG_SS_501-5261_C.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
接触件特性
-
端子类型 : 公端
-
端子接触部电镀材料 : 金 (Au)
-
端子额定电流（最大值） (A): 5
-
对接公端宽度 : .9 mm [ .035 in ]
-
对接公端厚度 : .5 mm [ .019 in ]
端接特性
-
产品端接到 : 线缆
尺寸
-
线径 (AWG): 28 – 24
-
线径 (mm²): .08 – .24
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
包装特性
-
封装方法 : 卷和盒
选择您想要保留的属性以查看类似产品。
