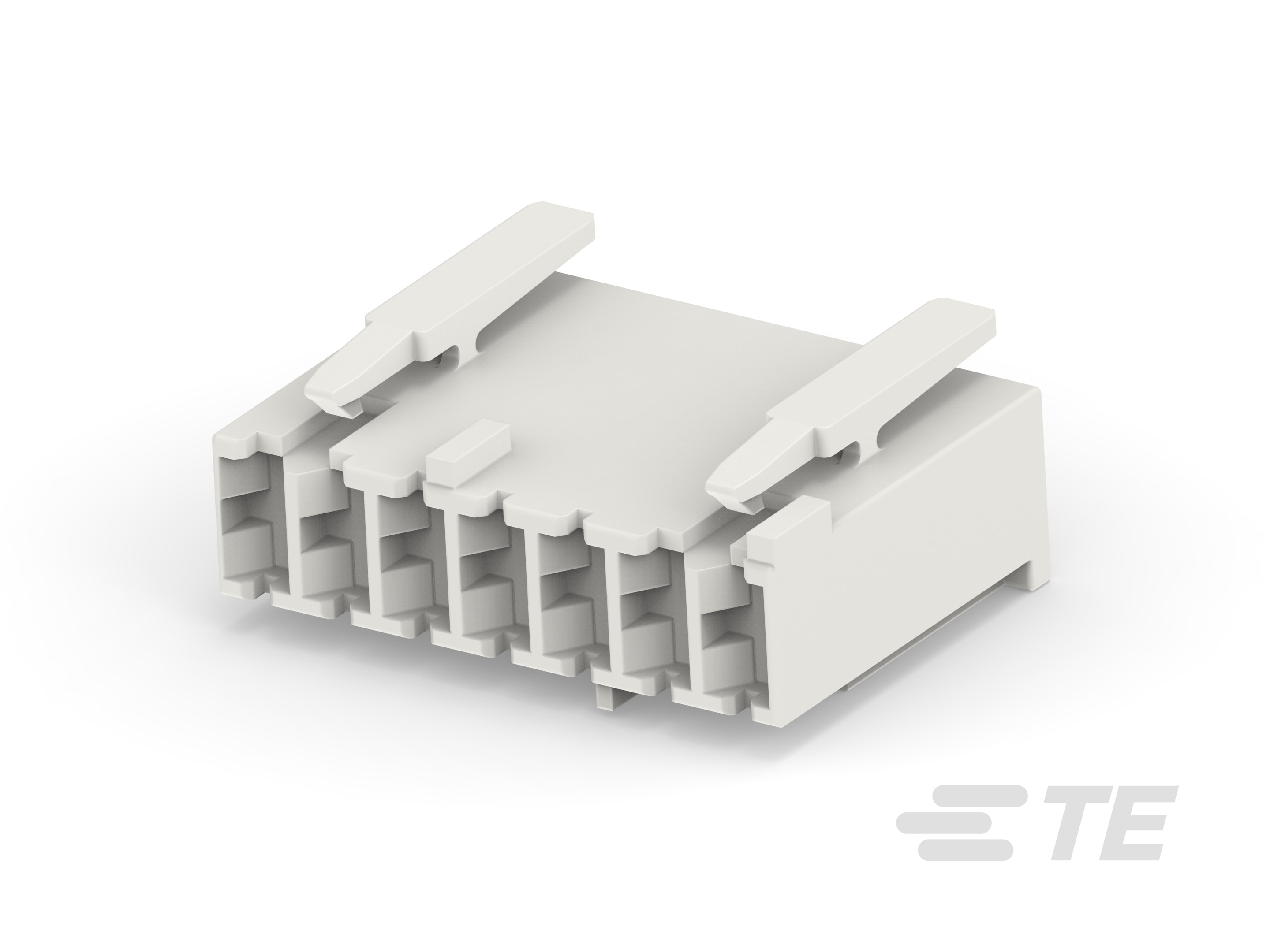

2-1241965-7

Housing, Plug, Wire-to-Board, 7 Position, 5 mm [.197 in] Centerline, Crimp, 1 Row, Natural, Wire & Cable, Power & Signal, RAST 5 IDC Connectors

7P ST-TIMER GEH-2-1241965-7

2-1241965-7

Housing, Plug, Wire-to-Board, 7 Position, 5 mm [.197 in] Centerline, Crimp, 1 Row, Natural, Wire & Cable, Power & Signal, RAST 5 IDC Connectors

    • RAST
    • RAST 5 IDC 连接器
  • TE 内部编号 2-1241965-7
  • TE 内部产品描述 7P ST-TIMER GEH

  • 连接器产品类型 : 外壳

  • 连接器和壳体类型 : 插头

  • 连接器系统 : 线到板

  • 位数 : 7

  • 中心线（间距） : 5 mm [ .197 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

机构认证

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器产品类型 : 外壳

  • 连接器和壳体类型 : 插头

  • 连接器系统 : 线到板

  • 可密封 : 否

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 键控和极化肋位置 : 2b

  • 位数 : 7

  • 行数 : 1

主体特性

  • 主要产品颜色 : 土黄色

端接特性

  • 线缆端接方法 : 压接

机械附件

  • PCB 安装固定 : 不带

  • 接合固定类型 : 锁闩

  • 面板安装特性 : 不带

  • 锁销之间腔数 : 1&2, 6&7

  • 应力消除 : 不带

  • 接合固定 : 带有

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 壳体入口配置 : 两端闭合

  • 外壳材料 : PA 6

  • 中心线（间距） : 5 mm [ .197 in ]

尺寸

  • 连接器长度 : 25.5 mm [ 1 in ]

  • 连接器高度 : 13.9 mm [ .547 in ]

使用环境

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 电路应用 : 电源和信号

行业标准

  • 灼热丝额定值 : 灼热丝

  • UL 阻燃性等级 : UL 94V-2

  • RAST 版本 : 07-C

包装特性

  • 封装数量 : 1500

  • 封装方法 : Bag
