1SNK926302R0000

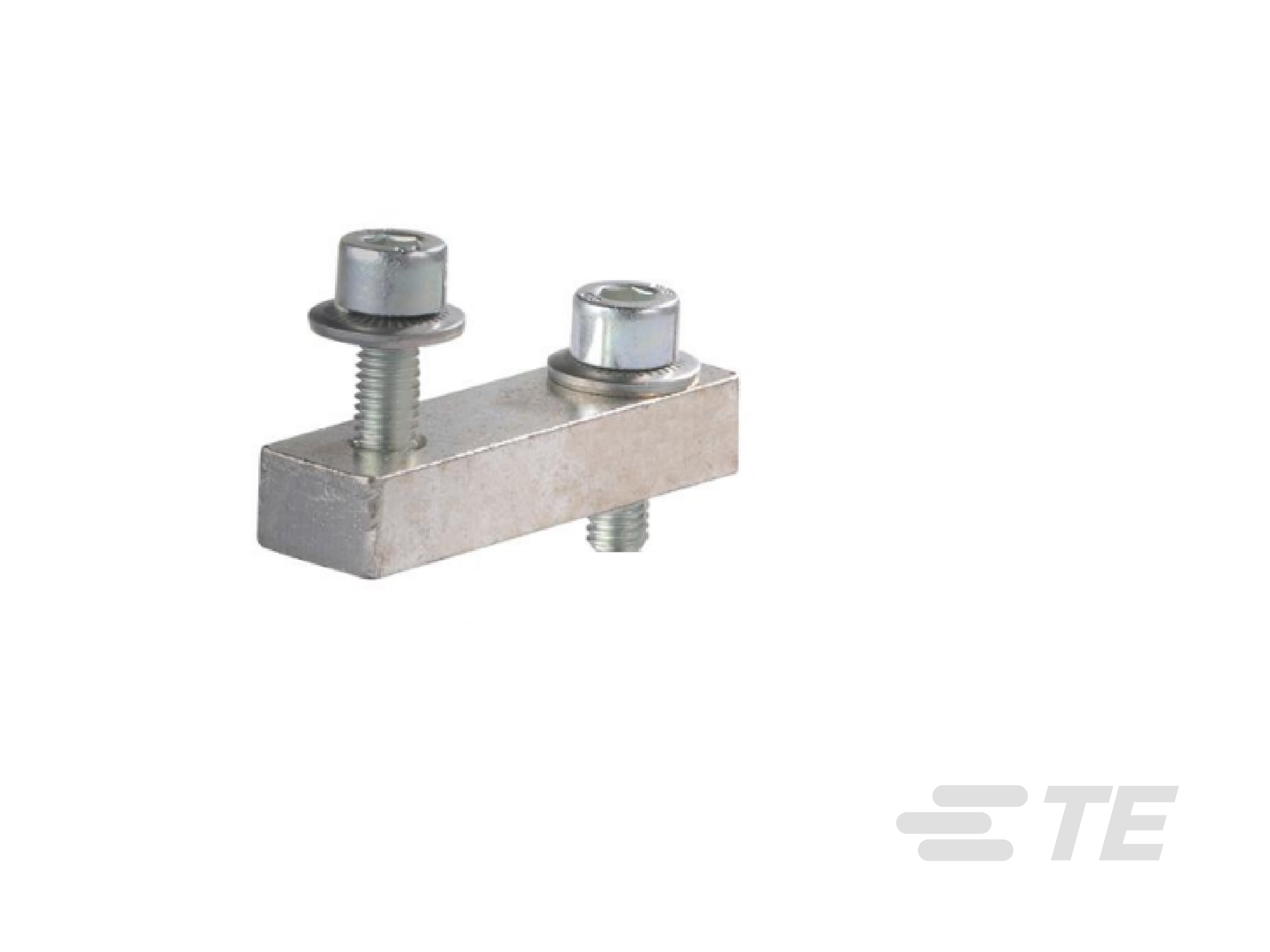

Jumper Bar, 2 Pole, 26 mm [1.024 in] Spacing, -55 – 110 °C [-67 – 230 °F], ENTRELEC SNK
1SNK926302R0000
Jumper Bar, 2 Pole, 26 mm [1.024 in] Spacing, -55 – 110 °C [-67 – 230 °F], ENTRELEC SNK
-
- ENTRELEC
- ENTRELEC SNK
- TE 内部编号 1SNK926302R0000
- TE 内部产品描述 JB26-2
-
导电附件类型 : 跳线排
-
极数 : 2
-
PCB 安装固定类型 : 螺钉安装
-
产品间距 : 26 mm [ 1.024 in ]
-
端子额定电流（最大值） (A): 232
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1SNK926302R0000_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1SNK926302R0000_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1SNK926302R0000_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1SNK926302R0000_A.3d_stp.zip 英文版本
数据表/目录页
- Catalogue - ENTRELEC terminal-blocks-sna-series ENG_CS_ENTRELEC-terminal-blocks-sna-series-CAT_2203.pdf 英文版本
- JB26-2 ENG_DS_1SNK926302R0000_A.pdf 英文版本
- ENTRELEC Terminal Block - Master Catalog CHI_DS_1-1773980-7_2001.pdf
- ENTRELEC Terminal Block - Master Catalog ENG_DS_1-1773980-7_2001.pdf 英文版本
- SNK SERIES TERMINAL BLOCKS ENG_DS_1-1773957-4_2001.pdf 英文版本
- ENTRELEC Terminal Blocks Catalogue (RUS) RUS_DS_1-1773967-1_RUS_1218.pdf
- Essential Entrelec Terminal Blocks FRE_DS_essential-entrelec-terminal-blocks_2209.pdf 法语
- Essential Entrelec Terminal Blocks ENG_DS_essential-entrelec-terminal-blocks_2209.pdf 英文版本
- Essential Entrelec Terminal Blocks JPN_DS_essential-entrelec-terminal-blocks_2209.pdf 日语
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
导电附件类型 : 跳线排
结构特性
-
极数 : 2
电气特征
-
额定短时承受电流 @ 1s (A): 11400
-
额定电压 (CSA) (V): 600
-
额定电压 (IEC) (V): 1000
-
额定电流 (CSA) (A): 230
-
额定电流 (UL) (A): 230
-
额定电流 (IEC) (A): 232
-
冲击耐受电压额定值 (IEC) (V): 8000
-
额定工作电压 (UL & CSA)（最大值） - 主电路 (V): 600
-
介质耐压（最大值） (V): 3500
-
功率损耗 (W): 7.4
主体特性
-
产品重量 : 41.2 g [ 1.453 oz ]
接触件特性
-
端子额定电流（最大值） (A): 232
机械附件
-
拧紧扭矩 (in-lbs): 17.7
-
拧紧扭矩 (Nm): 2
-
PCB 安装固定类型 : 螺钉安装
尺寸
-
工具尺寸 : 4 mm [ .157 in ]
-
产品高度 : 42 mm [ 1.653 in ]
-
产品深度 : 20.7 mm [ .815 in ]
-
产品宽度 : 26 mm [ 1.024 in ]
-
产品间距 : 26 mm [ 1.024 in ]
使用环境
-
安装温度范围 : -5 – 40 °C [ 23 – 104 °F ]
-
工组温度范围 : -55 – 110 °C [ -67 – 230 °F ]
行业标准
-
IP 等级 : IP20
