1SNK900403R0000

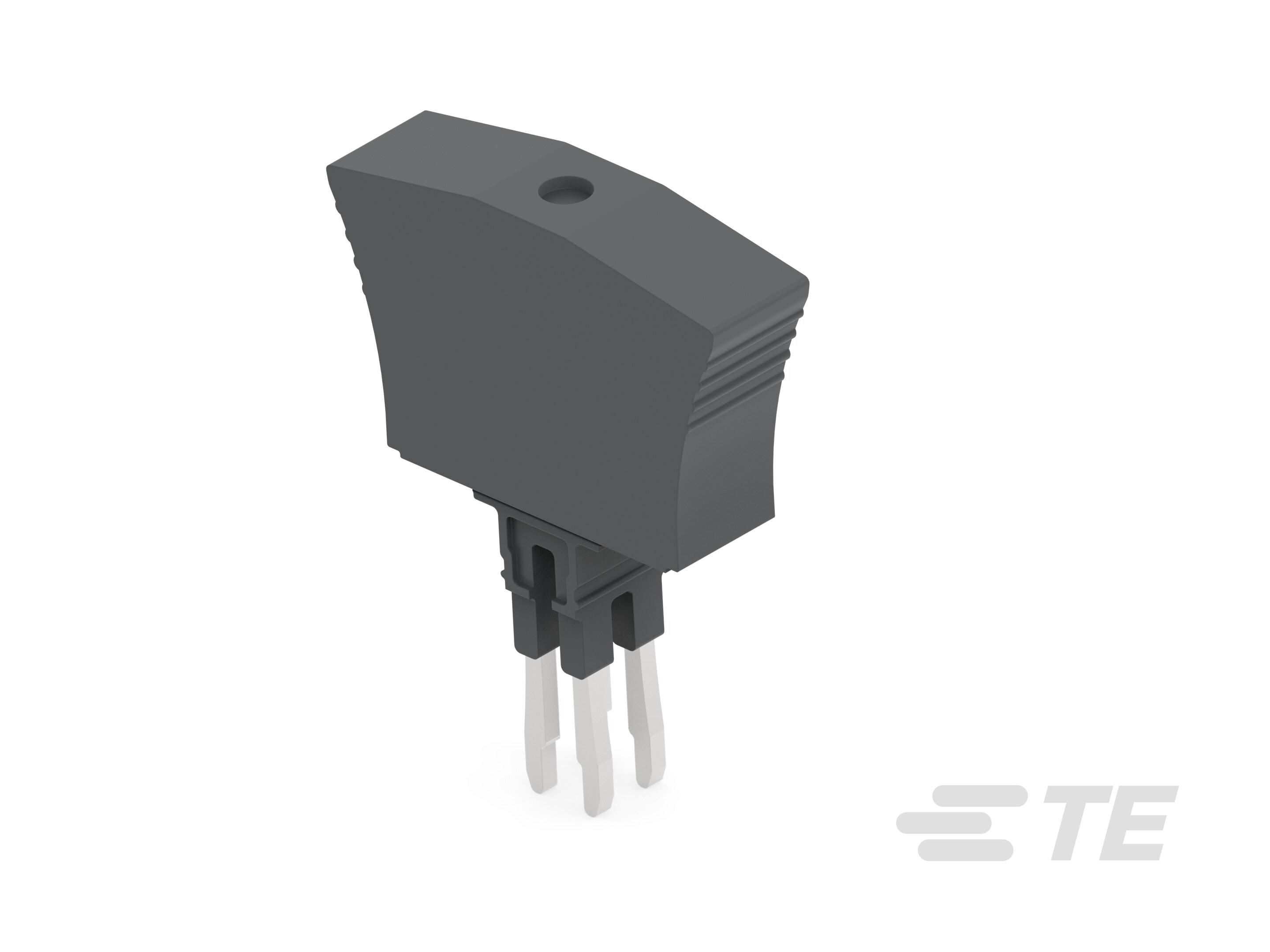

Component Plug, Dark Gray, 9.95 mm [.392 in] Spacing, -55 – 110 °C [-67 – 230 °F], ENTRELEC SNK
1SNK900403R0000
Component Plug, Dark Gray, 9.95 mm [.392 in] Spacing, -55 – 110 °C [-67 – 230 °F], ENTRELEC SNK
-
- ENTRELEC
- ENTRELEC SNK
- TE 内部编号 1SNK900403R0000
- TE 内部产品描述 PG5-R2
-
导电附件类型 : 元件插头
-
PCB 安装固定类型 : 插入式
-
主要产品颜色 : 深灰色
-
产品间距 : 9.95 mm [ .392 in ]
-
工组温度范围 : -55 – 110 °C [ -67 – 230 °F ]
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1SNK900403R0000_A2.pdf 3D
- 下载查看 ENG_CVM_CVM_1SNK900403R0000_A2.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1SNK900403R0000_A2.3d_igs.zip 英文版本
- ENG_CVM_CVM_1SNK900403R0000_A2.3d_stp.zip 英文版本
数据表/目录页
- PG5-R2 ENG_DS_1SNK900403R0000_A.pdf 英文版本
- ENTRELEC Terminal Block - Master Catalog CHI_DS_1-1773980-7_2001.pdf
- ENTRELEC Terminal Block - Master Catalog ENG_DS_1-1773980-7_2001.pdf 英文版本
- SNK SERIES TERMINAL BLOCKS ENG_DS_1-1773957-4_2001.pdf 英文版本
- ENTRELEC Terminal Blocks Catalogue (RUS) RUS_DS_1-1773967-1_RUS_1218.pdf
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
导电附件类型 : 元件插头
电气特征
-
额定电压 (IEC) (V): 250
-
冲击耐受电压额定值 (IEC) (V): 4000
主体特性
-
产品重量 : 8 g [ .282 oz ]
-
塑料和树脂材料类型 : 聚酰胺
-
主要产品颜色 : 深灰色
机械附件
-
PCB 安装固定类型 : 插入式
尺寸
-
产品高度 : 37.85 mm [ 1.49 in ]
-
产品深度 : 48.9 mm [ 1.925 in ]
-
产品宽度 : 9.95 mm [ .392 in ]
-
产品间距 : 9.95 mm [ .392 in ]
使用环境
-
安装温度范围 : -5 – 40 °C [ 23 – 104 °F ]
-
工组温度范围 : -55 – 110 °C [ -67 – 230 °F ]
行业标准
-
IP 等级 : IP20
