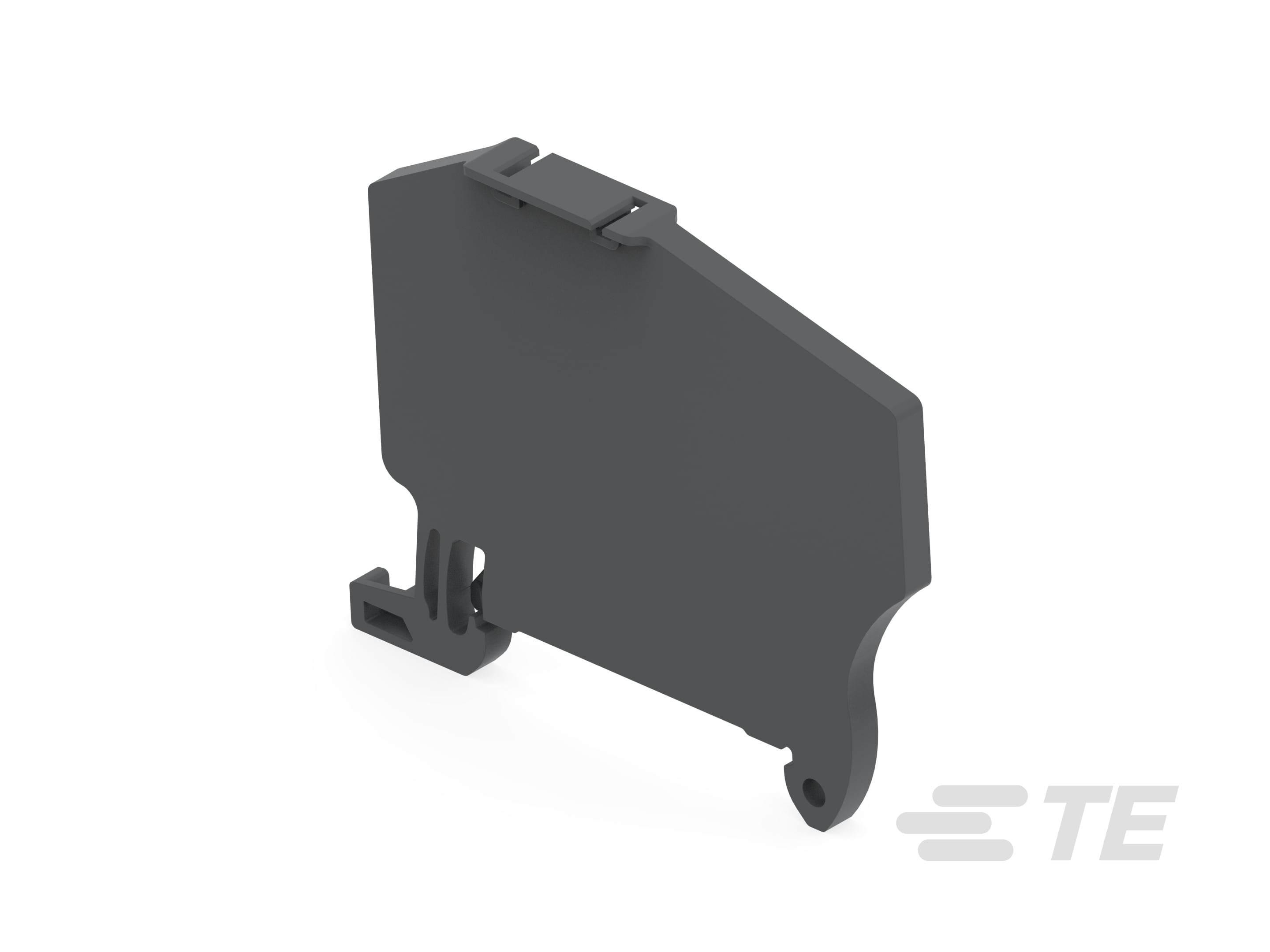

1SNK900106R0000
Circuit Separator, Used With PI-Spring Terminal Blocks, -55 – 110 °C [-67 – 230 °F], ENTRELEC SNK, Terminal Block & Strip Insulating Accessories
1SNK900106R0000
Circuit Separator, Used With PI-Spring Terminal Blocks, -55 – 110 °C [-67 – 230 °F], ENTRELEC SNK, Terminal Block & Strip Insulating Accessories
-
- ENTRELEC
- ENTRELEC SNK
- TE 内部编号 1SNK900106R0000
- TE 内部产品描述 CS-R2
-
绝缘附件类型 : 电路分离器
-
与块型或条型兼容 : PI 弹簧接线端子
-
工作温度范围 : -55 – 110 °C [ -67 – 230 °F ]
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1SNK900106R0000_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1SNK900106R0000_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1SNK900106R0000_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1SNK900106R0000_A.3d_stp.zip 英文版本
数据表/目录页
- ENTRELEC Terminal Block - Master Catalog CHI_DS_1-1773980-7_2001.pdf
- ENTRELEC Terminal Block - Master Catalog ENG_DS_1-1773980-7_2001.pdf 英文版本
- CS-R2 ENG_DS_1SNK900106R0000_A.pdf 英文版本
- SNK SERIES TERMINAL BLOCKS ENG_DS_1-1773957-4_2001.pdf 英文版本
- ENTRELEC Terminal Blocks Catalogue (RUS) RUS_DS_1-1773967-1_RUS_1218.pdf
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
绝缘附件类型 : 电路分离器
主体特性
-
产品重量 : 4.84 g [ .17 oz ]
-
主要产品颜色 : 深灰色
-
主要产品材料 : 聚酰胺
尺寸
-
产品高度 : 61.8 mm [ 2.433 in ]
-
产品深度 : 48.7 mm [ 1.917 in ]
-
产品间距 : 3 mm [ .118 in ]
使用环境
-
工作温度范围 : -55 – 110 °C [ -67 – 230 °F ]
-
安装温度范围 : -5 – 40 °C [ 23 – 104 °F ]
操作/应用
-
与块型或条型兼容 : PI 弹簧接线端子
行业标准
-
UL 阻燃性等级 : UL 94V-0
-
IP 等级 : IP20
