1SNK805015R0000

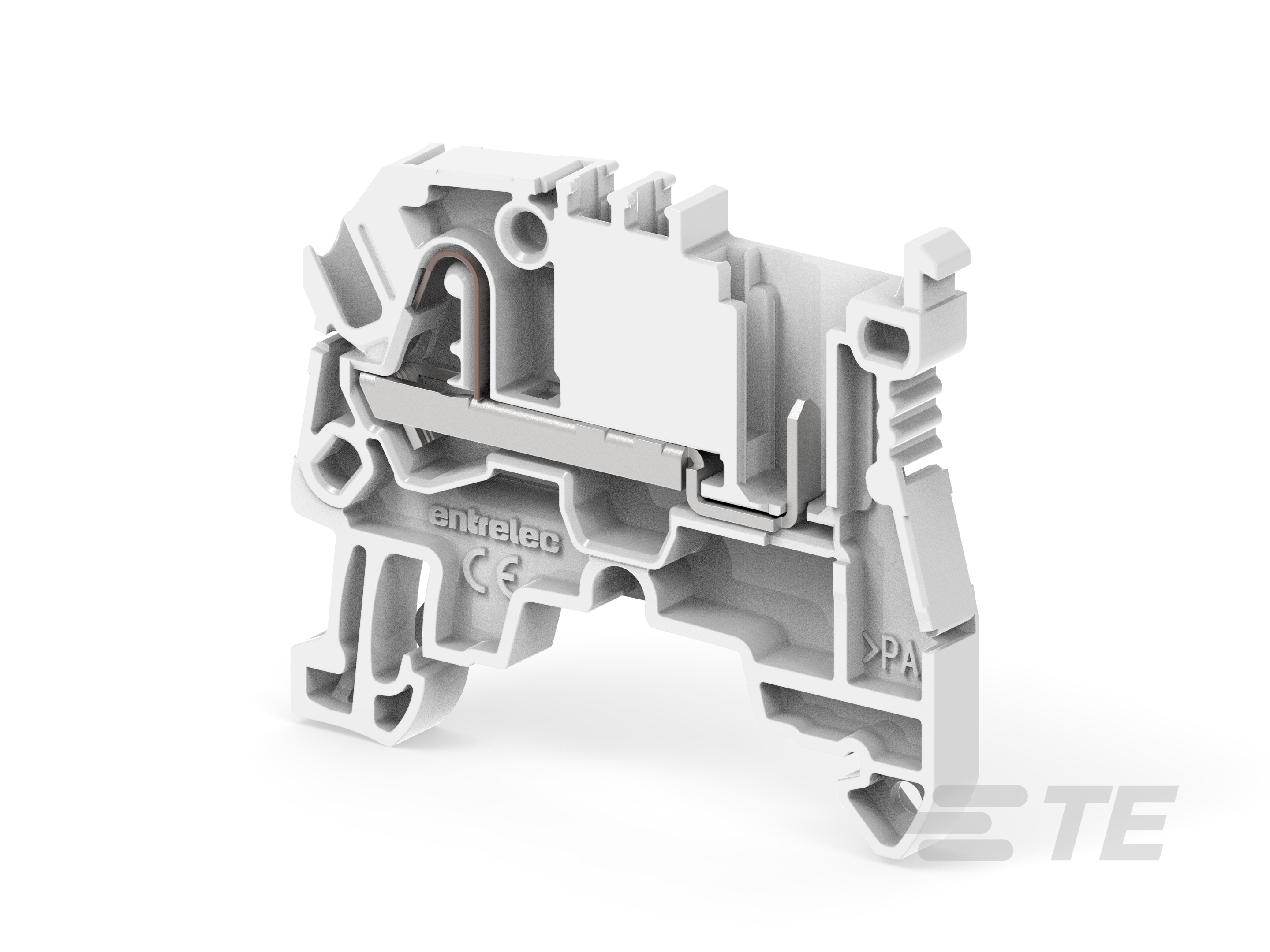

Screw Clamp Terminal Block, Feed-Through, Gray, 5.2 mm [.204 in] Spacing, 2 Position, Push-in, Signal, DIN Rail, 1000 VAC, 12 AWG, ENTRELEC SNK

ZDK2.5-11-1SNK805015R0000

1SNK805015R0000

Screw Clamp Terminal Block, Feed-Through, Gray, 5.2 mm [.204 in] Spacing, 2 Position, Push-in, Signal, DIN Rail, 1000 VAC, 12 AWG, ENTRELEC SNK

    • ENTRELEC
    • ENTRELEC SNK
  • TE 内部编号 1SNK805015R0000
  • TE 内部产品描述 ZDK2.5-11

  • 模块化接线端子产品类型 : 螺钉夹具接线端子

  • 块功能 : 穿舱

  • 主要产品颜色 : 灰色

  • 产品间距 : 5.2 mm [ .204 in ]

  • 位数 : 2

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 模块化接线端子产品类型 : 螺钉夹具接线端子

结构特性

  • 电路数 : 1

  • 极数 : 2

  • 规格类型 : A2 / 2.3 mm Dia.

  • 级数 : 1

  • 块功能 : 穿舱

  • 位数 : 2

电气特征

  • 额定短时承受电流 @ 1s (A): 300

  • 额定电压 (CSA) (V): 600

  • 额定电压 (IEC) (V): 1000

  • 介质耐压（最大值） (V): 2200

  • 额定电流 (CSA) (A): 20

  • 额定电流 (UL) (A): 20

  • 额定电流 (IEC) (A): 24

  • 冲击耐受电压额定值 (IEC) (V): 8000

  • 额定工作电压 (UL & CSA)（最大值） - 主电路 (V): 600

  • 工作电压 (VAC): 1000

主体特性

  • 产品重量 : 7 g [ .246 oz ]

  • 主要产品颜色 : 灰色

端接特性

  • 线缆端接方法 : 推入式

机械附件

  • DIN 轨道安装类型 : TH35-15, TH35-7.5

  • 连接器安装类型 : DIN 轨道

壳体特性

  • 外壳材料 : 聚酰胺 6.6

尺寸

  • 产品高度 (mm): 49.6

  • 产品长度 : 35.5 mm [ 1.38 in ]

  • 产品宽度 : 5.2 mm [ .204 in ]

  • 主电路容量 - 每个弹簧夹具有 1 个绝缘插针 (AWG): 26 – 14

  • 主电路容量 - 每个簧片夹具有 1 根柔性导线 (mm²): .22 – 2.5

  • 主电路容量 - 每个弹簧夹具有 1 个非绝缘插针 (AWG): 26 – 14

  • 主电路容量 - 每个弹簧夹具有 1 个绝缘插针 (mm²): .22 – 2.5

  • 主电路容量 - 每个弹簧夹具有 1 个非绝缘插针 (mm²): .22 – 2.5

  • 主电路容量 - 每个弹簧夹具有 1 根刚性多股线 (AWG): 26 – 12

  • 主电路容量 - 每个弹簧夹具有 1 根刚性多股线 (mm²): .2 – 4

  • 导线剥离长度 : 11 mm [ .433 in ]

  • 工具尺寸 : 3.5 mm [ .138 in ]

  • 产品深度 : 35.5 mm [ 1.38 in ]

  • 产品间距 : 5.2 mm [ .204 in ]

  • 线径 (AWG): 12

  • 线径 (mm²): 2.5

使用环境

  • 安装温度范围 : -5 – 40 °C [ 23 – 104 °F ]

  • 工组温度范围 : -55 – 110 °C [ -67 – 230 °F ]

操作/应用

  • 电路应用 : Signal

行业标准

  • UL 阻燃性等级 : UL 94V-0

  • IP 等级 : IP20
