1SNK706010R0000

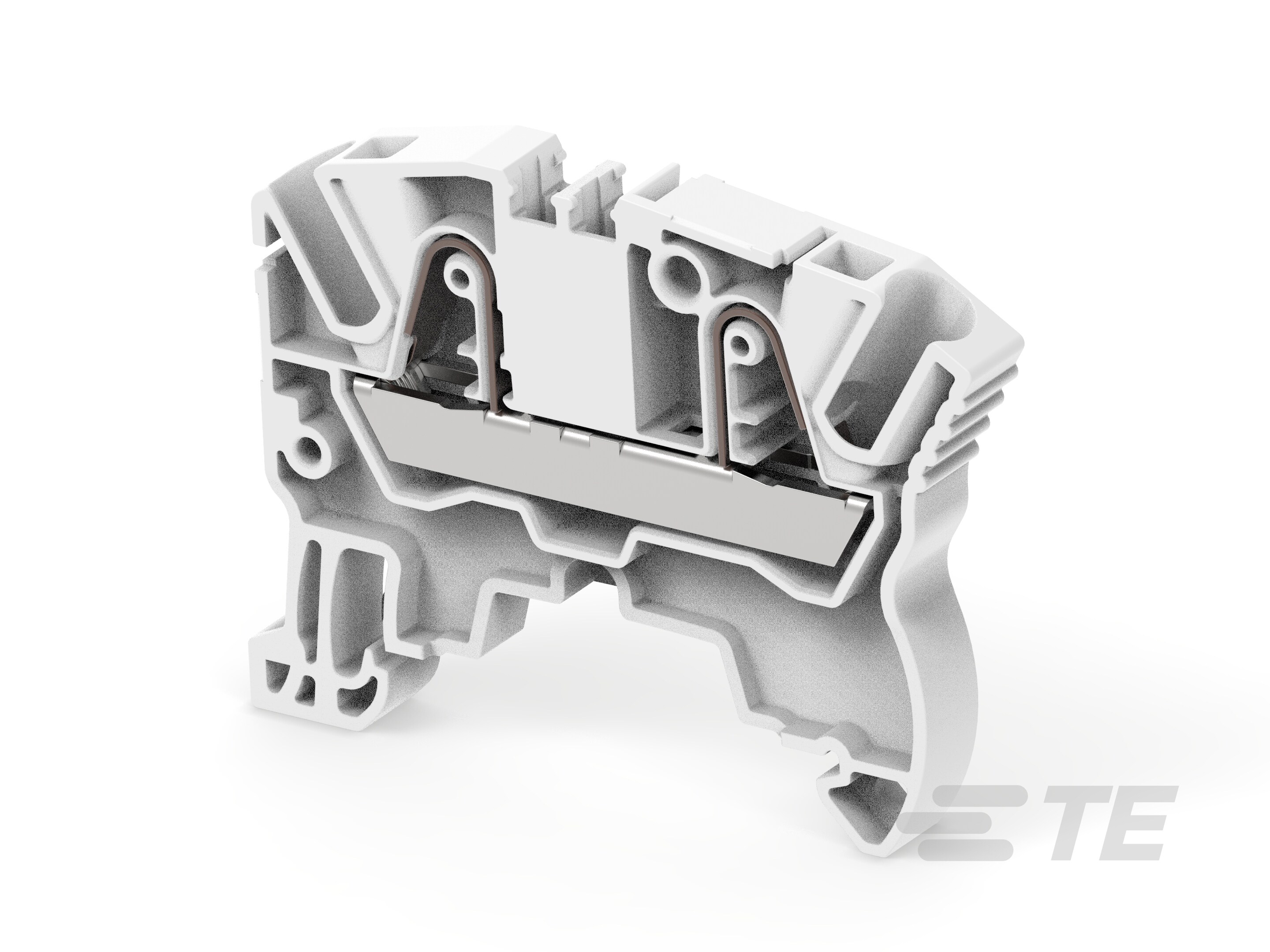

PI-Spring Terminal Block, Feed-Through, Gray, 6 mm [.236 in] Spacing, 2 Position, Spring Terminal, Power & Signal, DIN Rail, 600 VAC, ENTRELEC SNK
1SNK706010R0000
PI-Spring Terminal Block, Feed-Through, Gray, 6 mm [.236 in] Spacing, 2 Position, Spring Terminal, Power & Signal, DIN Rail, 600 VAC, ENTRELEC SNK
-
- ENTRELEC
- ENTRELEC SNK
- TE 内部编号 1SNK706010R0000
- TE 内部产品描述 ZK4
-
模块化接线端子产品类型 : PI 弹簧接线端子
-
块功能 : 穿舱
-
主要产品颜色 : 灰色
-
产品间距 : 6 mm [ .236 in ]
-
位数 : 2
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1SNK706010R0000_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1SNK706010R0000_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1SNK706010R0000_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1SNK706010R0000_A.3d_stp.zip 英文版本
数据表/目录页
- ZK4 ENG_DS_1SNK706010R0000_A.pdf 英文版本
- ENTRELEC Terminal Block - Master Catalog CHI_DS_1-1773980-7_2001.pdf
- ENTRELEC Terminal Block - Master Catalog ENG_DS_1-1773980-7_2001.pdf 英文版本
- SNK SERIES TERMINAL BLOCKS ENG_DS_1-1773957-4_2001.pdf 英文版本
- ENTRELEC Terminal Blocks Catalogue (RUS) RUS_DS_1-1773967-1_RUS_1218.pdf
- Essential Entrelec Terminal Blocks FRE_DS_essential-entrelec-terminal-blocks_2209.pdf 法语
- Essential Entrelec Terminal Blocks ENG_DS_essential-entrelec-terminal-blocks_2209.pdf 英文版本
- Essential Entrelec Terminal Blocks JPN_DS_essential-entrelec-terminal-blocks_2209.pdf 日语
机构认证
- Bureau Veritas Marine and Offshore Certificate ENG_AAD_BV_MARINE_34077_C.pdf 英文版本
- ZK_IECEx_LCIE_13.0025U_005 ENG_AAD_ZK_IECEx_LCIE_13.0025U_005_A.pdf 英文版本
- ENG_AAD_ZK-ZS_ATEX_1SND225112U1006-C-TE_D.pdf 英文版本
- ENG_AAD_ZK_LCIE_13_ATEX_3042_U_05c_A.pdf 英文版本
- CSA 认证 ENG_AAD_COFC_80143918_EN_A.pdf 英文版本
- ENG_AAD_CSA_CoC_2638472_B.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
模块化接线端子产品类型 : PI 弹簧接线端子
结构特性
-
电路数 : 1
-
规格类型 : 直径 2.9 mm
-
级数 : 1
-
块功能 : 穿舱
-
位数 : 2
电气特征
-
额定短时承受电流 @ 1s (A): 480
-
额定电压 (CSA) (V): 600
-
额定电压 (IEC) (V): 1000
-
介质耐压（最大值） (V): 2200
-
额定电流 (CSA) (A): 30
-
额定电流 (UL) (A): 30
-
额定电流 (IEC) (A): 32
-
冲击耐受电压额定值 (IEC) (V): 8000
-
额定工作电压 (UL & CSA)（最大值） - 主电路 (V): 600
-
功率损耗 (W): 1
-
工作电压 (VAC): 600
主体特性
-
产品重量 : 7.9 g [ .311 oz ]
-
主要产品颜色 : 灰色
端接特性
-
线缆端接方法 : 簧片端子
机械附件
-
DIN 轨道安装类型 : TH35-15, TH35-7.5
-
连接器安装类型 : DIN 轨道
壳体特性
-
外壳材料 : 聚酰胺
尺寸
-
产品高度 : 55.3 mm [ 2.177 in ]
-
产品长度 : 41.1 mm [ 1.618 in ]
-
主电路容量 - 每个弹簧夹具有 1 个绝缘插针 (AWG): 26 – 12
-
主电路容量 - 每个簧片夹具有 1 根柔性导线 (mm²): .5 – 4
-
主电路容量 - 每个弹簧夹具有 1 个非绝缘插针 (AWG): 26 – 12
-
主电路容量 - 每个弹簧夹具有 1 个绝缘插针 (mm²): .5 – 4
-
主电路容量 - 每个弹簧夹具有 1 个非绝缘插针 (mm²): .5 – 4
-
主电路容量 - 每个弹簧夹具有 1 根刚性多股线 (AWG): 26 – 10
-
主电路容量 - 每个弹簧夹具有 1 根刚性多股线 (mm²): .5 – 6
-
主电路容量 - 每个弹簧夹具都有双插针 (AWG): 26 – 18
-
导线剥离长度 : 12.5 mm [ .492 in ]
-
工具尺寸 : 3.5 mm [ .138 in ]
-
产品深度 : 41.1 mm [ 1.618 in ]
-
主电路容量 - 每个弹簧夹具都有双插针 (mm²): .5 – 1
-
产品间距 : 6 mm [ .236 in ]
-
线径 (AWG): 10
-
线径 (mm²): 4
使用环境
-
安装温度范围 : -5 – 40 °C [ 23 – 104 °F ]
-
工组温度范围 : -55 – 110 °C [ -67 – 230 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
UL 阻燃性等级 : UL 94V-0
-
IP 等级 : IP20
