1SNK705912R0000

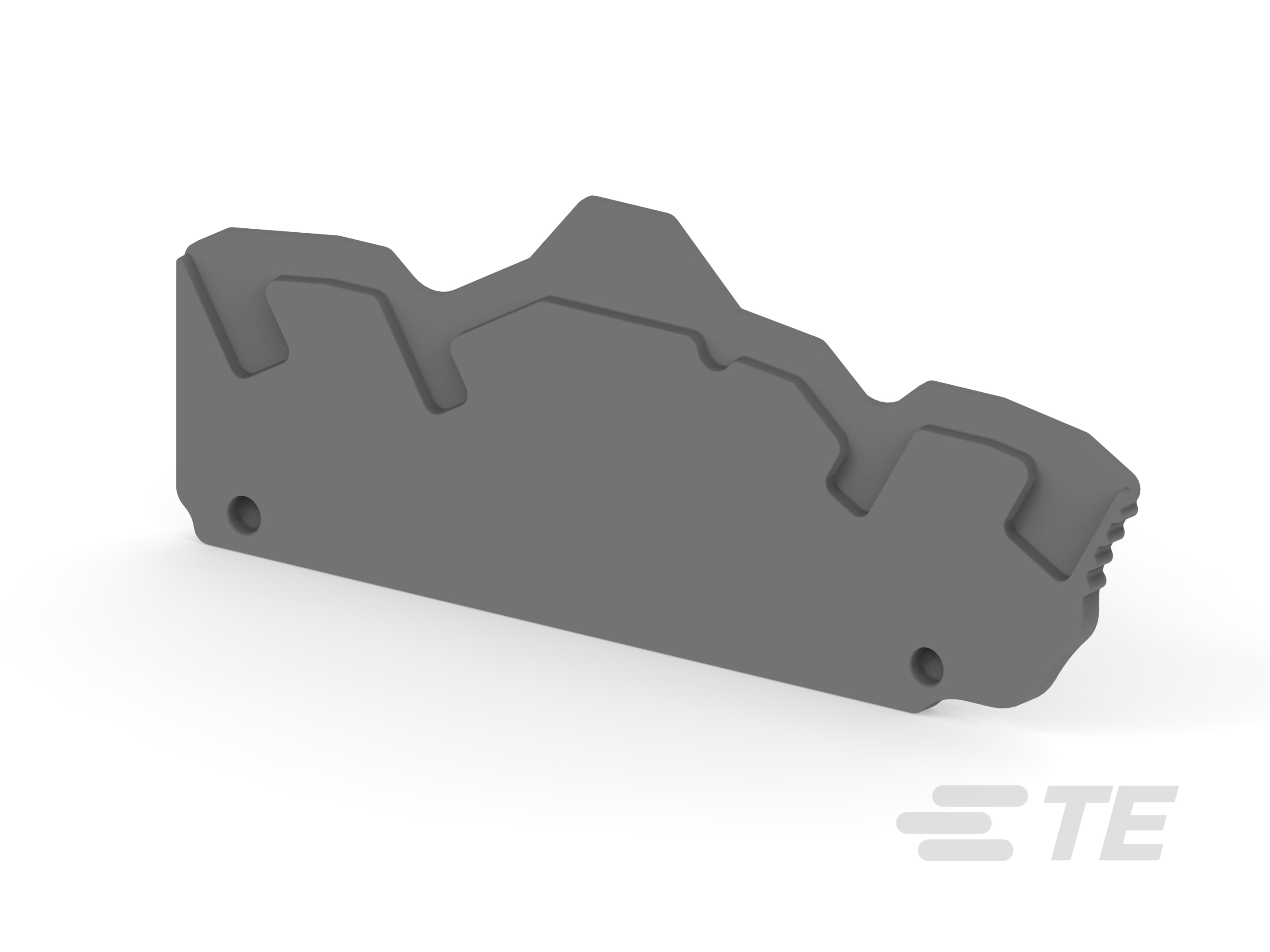

End Section Cover, Used With PI-Spring Terminal Blocks, -55 – 110 °C [-67 – 230 °F], ENTRELEC SNK, Terminal Block & Strip Insulating Accessories
1SNK705912R0000
End Section Cover, Used With PI-Spring Terminal Blocks, -55 – 110 °C [-67 – 230 °F], ENTRELEC SNK, Terminal Block & Strip Insulating Accessories
-
- ENTRELEC
- ENTRELEC SNK
- TE 内部编号 1SNK705912R0000
- TE 内部产品描述 EK2.5-4P
-
绝缘附件类型 : 端部外壳
-
与块型或条型兼容 : PI 弹簧接线端子
-
工组温度范围 : -55 – 110 °C [ -67 – 230 °F ]
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1SNK705912R0000_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1SNK705912R0000_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1SNK705912R0000_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1SNK705912R0000_A.3d_stp.zip 英文版本
数据表/目录页
- EK2.5-4P ENG_DS_1SNK705912R0000_A.pdf 英文版本
- ENTRELEC Terminal Block - Master Catalog CHI_DS_1-1773980-7_2001.pdf
- ENTRELEC Terminal Block - Master Catalog ENG_DS_1-1773980-7_2001.pdf 英文版本
- SNK SERIES TERMINAL BLOCKS ENG_DS_1-1773957-4_2001.pdf 英文版本
- ENTRELEC Terminal Blocks Catalogue (RUS) RUS_DS_1-1773967-1_RUS_1218.pdf
- Essential Entrelec Terminal Blocks FRE_DS_essential-entrelec-terminal-blocks_2209.pdf 法语
- Essential Entrelec Terminal Blocks ENG_DS_essential-entrelec-terminal-blocks_2209.pdf 英文版本
- Essential Entrelec Terminal Blocks JPN_DS_essential-entrelec-terminal-blocks_2209.pdf 日语
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
绝缘附件类型 : 端部外壳
主体特性
-
主要产品材料 : 聚酰胺
-
产品重量 : 3.68 g [ .13 oz ]
-
主要产品颜色 : 深灰色
尺寸
-
产品高度 : 82.77 mm [ 3.259 in ]
-
产品深度 : 32.8 mm [ 1.291 in ]
-
产品间距 : 2 mm [ .079 in ]
使用环境
-
安装温度范围 : -5 – 40 °C [ 23 – 104 °F ]
-
工组温度范围 : -55 – 110 °C [ -67 – 230 °F ]
操作/应用
-
与块型或条型兼容 : PI 弹簧接线端子
行业标准
-
UL 阻燃性等级 : UL 94V-0
-
IP 等级 : IP20
