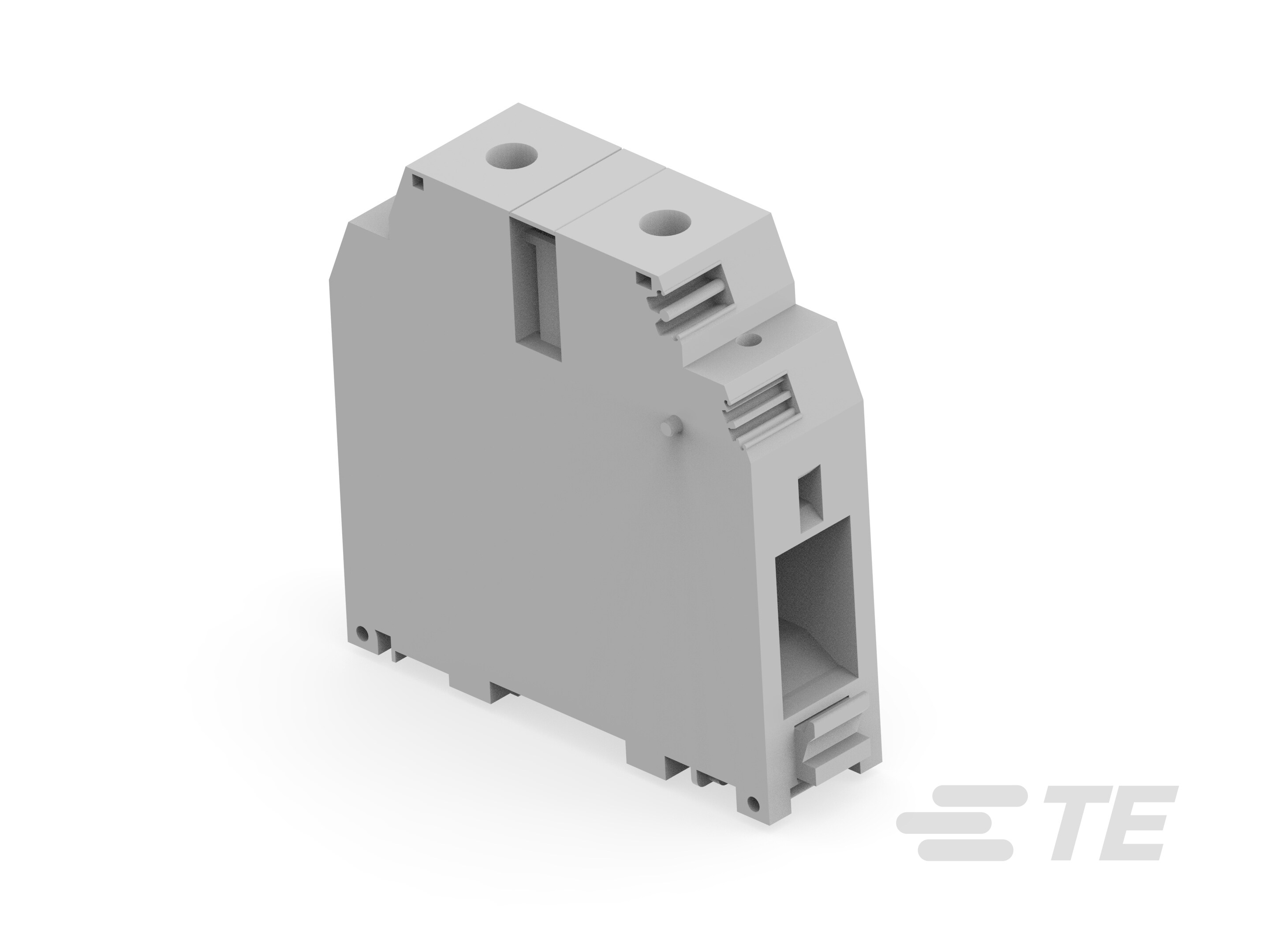

1SNK531010R0000
Screw Clamp Terminal Block, Feed-Through, Gray, 31 mm [1.22 in] Spacing, 2 Position, DIN Rail, -55 – 110 °C [-67 – 230 °F], ENTRELEC SNK
1SNK531010R0000
Screw Clamp Terminal Block, Feed-Through, Gray, 31 mm [1.22 in] Spacing, 2 Position, DIN Rail, -55 – 110 °C [-67 – 230 °F], ENTRELEC SNK
-
- ENTRELEC
- ENTRELEC SNK
- TE 内部编号 1SNK531010R0000
- TE 内部产品描述 ZS150
-
模块化接线端子产品类型 : 螺钉夹具接线端子
-
块功能 : 穿舱
-
主要产品颜色 : 灰色
-
线径 (kcmil): 350
-
产品间距 : 31 mm [ 1.22 in ]
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1SNK531010R0000_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1SNK531010R0000_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1SNK531010R0000_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1SNK531010R0000_A.3d_stp.zip 英文版本
数据表/目录页
- ZS150 ENG_DS_1SNK531010R0000_A.pdf 英文版本
- ENTRELEC Terminal Block - Master Catalog CHI_DS_1-1773980-7_2001.pdf
- ENTRELEC Terminal Block - Master Catalog ENG_DS_1-1773980-7_2001.pdf 英文版本
- SNK SERIES TERMINAL BLOCKS ENG_DS_1-1773957-4_2001.pdf 英文版本
机构认证
- ZK-ZS_ATEX_1SND225112U1006-C-TE ENG_AAD_ZK-ZS_ATEX_1SND225112U1006-C-TE_D.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
模块化接线端子产品类型 : 螺钉夹具接线端子
结构特性
-
电路数 : 1
-
极数 : 1
-
规格类型 : B14
-
级数 : 1
-
块功能 : 穿舱
-
位数 : 2
电气特征
-
额定短时承受电流 @ 1s (A): 18000
-
额定电压 (CSA) (V): 1000
-
额定电压 (IEC) (V): 1000
-
介质耐压（最大值） (V): 3820
-
额定电流 (CSA) (A): 310
-
额定电流 (UL) (A): 310
-
额定电流 (IEC) (A): 309
-
冲击耐受电压额定值 (IEC) (V): 12000
-
额定工作电压 (UL & CSA)（最大值） - 主电路 (V): 1000
-
功率损耗 (W): 9.9
主体特性
-
产品重量 : 318 g [ 12.52 oz ]
-
主要产品颜色 : 灰色
机械附件
-
拧紧扭矩 (in-lbs): 177
-
拧紧扭矩 (Nm): 20
-
DIN 轨道安装类型 : TH35-15, TH35-7.5
-
连接器安装类型 : DIN 轨道
壳体特性
-
外壳材料 : 聚酰胺
尺寸
-
产品高度 (mm): 119.4
-
主电路容量 - 每个螺钉夹具有 1 根柔性导线 (mm²): 50 – 150
-
主电路容量 - 每个螺钉夹具有 1 根刚性多股线 (mm²): 35 – 185
-
主电路容量 - 每个螺钉夹具有 2 根柔性导线 (mm²): .5 – 10
-
主电路容量 - 每个螺钉夹具有 2 根刚性多股线 (mm²): .5 – 16
-
导线剥离长度 : 40 mm [ 1.575 in ]
-
工具尺寸 : 8 mm [ .315 in ]
-
产品深度 (mm): 107
-
主电路容量 - 每个螺钉夹具有 1 根刚性多股线 (kcmil): 133 – 350
-
线径 (kcmil): 350
-
产品间距 : 31 mm [ 1.22 in ]
使用环境
-
安装温度范围 : -5 – 40 °C [ 23 – 104 °F ]
-
工组温度范围 : -55 – 110 °C [ -67 – 230 °F ]
行业标准
-
UL 阻燃性等级 : UL 94V-0
