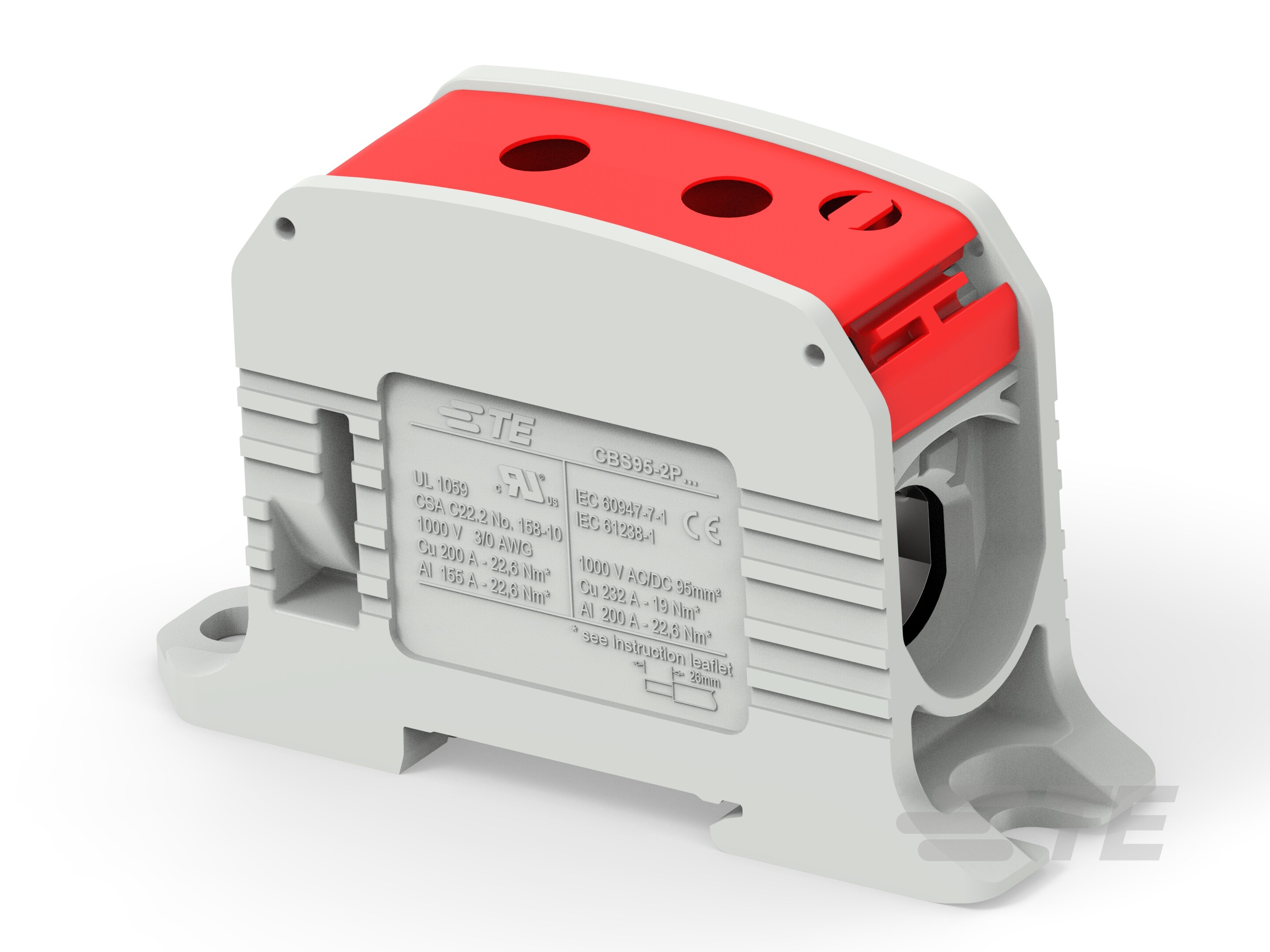

1SNF526061R0000
1 Pole, 155 A / 200 A Current Rating (UL), 2 Position, DIN Rail, Power Distribution Blocks
1SNF526061R0000
1 Pole, 155 A / 200 A Current Rating (UL), 2 Position, DIN Rail, Power Distribution Blocks
- TE 内部编号 1SNF526061R0000
- TE 内部产品描述 CBS95-2P-RD
- 所有 CBS Power Distribution Block: Compact Power Block, 1 Pole, 2-4 Position (36)
-
极数 : 1
-
额定电流 (IEC) (A): 200, 232
-
额定电流 (UL) (A): 155, 200
-
位数 : 2
-
端子额定电流（最大值） (A): 200
文档
产品图纸
- CBS95-2P-RD ENG_CD_1SNP300335-0600_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1SNF526061R0000_1.pdf 3D
- 下载查看 ENG_CVM_CVM_1SNF526061R0000_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_1SNF526061R0000_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1SNF526061R0000_1.3d_stp.zip 英文版本
数据表/目录页
- Entrelec Compact Power Block ENG_CS_entrelec-compact-power-blocks_2405.pdf 英文版本
- ENTRELEC Compact Power Block ENG_DS_entrelec-compact-power-block_2405.pdf 英文版本
- CBS95-2P ENG_DS_CBS95-2P_A1.pdf 英文版本
机构认证
- CE 符合性声明 ENG_AAD_1SND225058U1001_B.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
结构特性
-
极数 : 1
-
位数 : 2
电气特征
-
额定电压 (IEC) (VAC): 1000
-
额定电流 (IEC) (A): 200, 232
-
额定电流 (UL) (A): 155, 200
接触件特性
-
端子额定电流（最大值） (A): 200
机械附件
-
连接器安装类型 : DIN 轨道
壳体特性
-
外壳材料 : PA 6
尺寸
-
产品高度 : 57 mm [ 2.24 in ]
-
产品深度 : 93 mm [ 3.66 in ]
-
产品宽度 : 25.5 mm [ 1 in ]
行业标准
-
UL 阻燃性等级 : UL 94V-2
