1SNF100029R0000

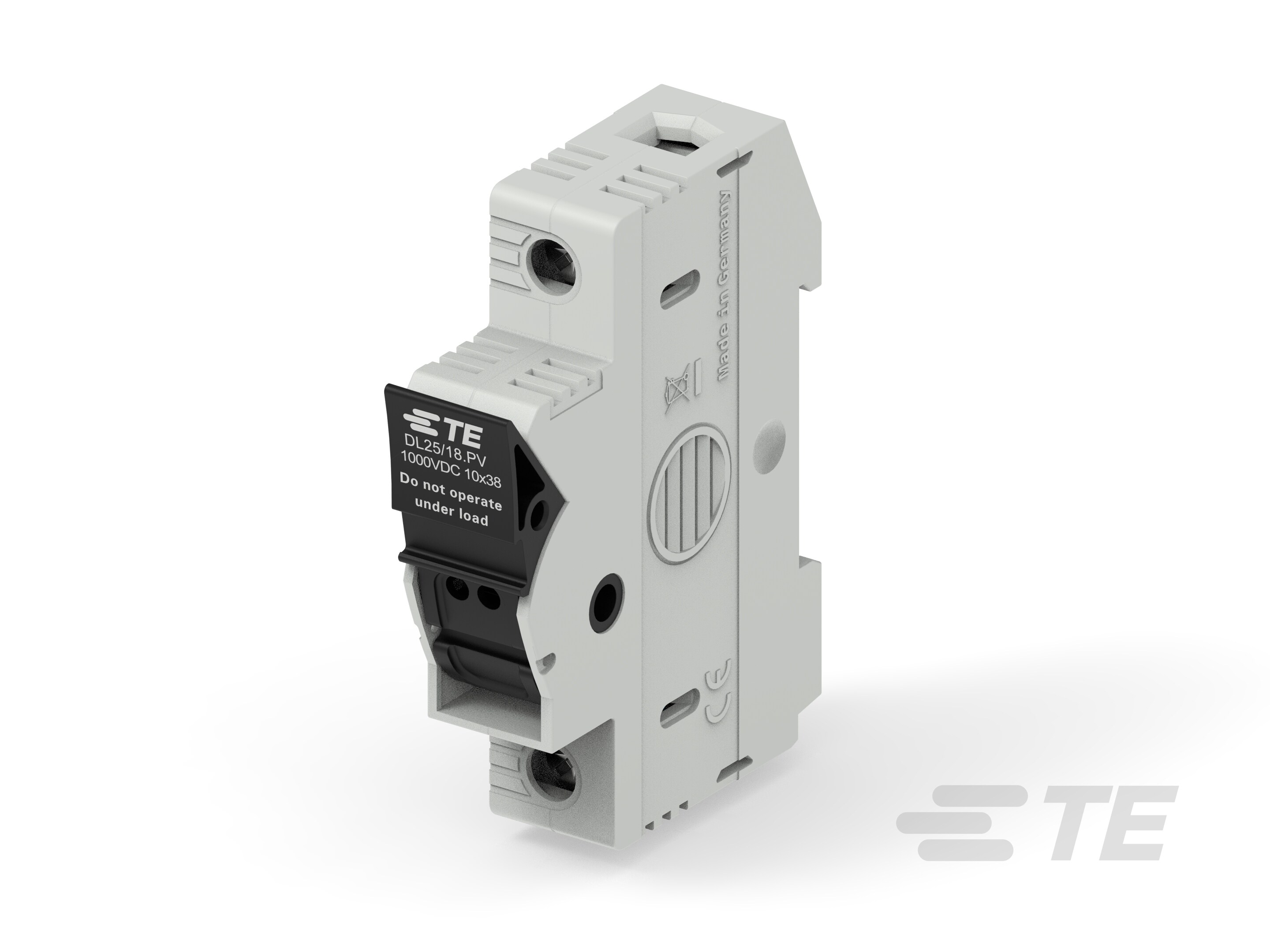

Screw Clamp Terminal Block, Fuse, Gray, 18 mm [.7 in] Spacing, 2 Position, DIN Rail, 1000 VAC, -40 – 70 °C [-40 – 158 °F]

DL25/18.PV-1SNF100029R0000

1SNF100029R0000

Screw Clamp Terminal Block, Fuse, Gray, 18 mm [.7 in] Spacing, 2 Position, DIN Rail, 1000 VAC, -40 – 70 °C [-40 – 158 °F]

  • TE 内部编号 1SNF100029R0000
  • TE 内部产品描述 DL25/18.PV

  • 模块化接线端子产品类型 : 螺钉夹具接线端子

  • 块功能 : 保险丝

  • 主要产品颜色 : 灰色

  • 产品间距 : 18 mm [ .7 in ]

  • 位数 : 2

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 模块化接线端子产品类型 : 螺钉夹具接线端子

结构特性

  • 电路数 : 1

  • 极数 : 1

  • 级数 : 1

  • 块功能 : 保险丝

  • 位数 : 2

电气特征

  • 额定电压 (CSA) (V): 1000

  • 额定电压 (IEC) (V): 1000

  • 额定电流 (UL) (A): 30

  • 额定电流 (IEC) (A): 30

  • 冲击耐受电压额定值 (IEC) (V): 6

  • 额定工作电压 (UL & CSA)（最大值） - 主电路 (V): 1000

  • 工作电压 (VDC): 1000

  • 工作电压 (VAC): 1000

主体特性

  • 产品重量 (g): 52

  • 主要产品颜色 : 灰色

接触件特性

  • 端子额定电流（最大值） (A): 30

机械附件

  • 接线端子断开类型 : 控制杆

  • DIN 轨道安装类型 : TH35-15, TH35-7.5

  • 连接器安装类型 : DIN 轨道

壳体特性

  • 外壳材料 : 聚酰胺

尺寸

  • 主电路容量 - 每个螺钉夹具有 1 根柔性导线 (AWG): 18 – 4

  • 产品高度 : 81 mm [ 3.18 in ]

  • 产品长度 : 81 mm [ 3.18 in ]

  • 产品宽度 : 18 mm [ .7 in ]

  • 主电路容量 - 每个螺钉夹具有 1 个绝缘插针 (mm²): .75 – 25

  • 主电路容量 - 每个螺钉夹具有 1 根柔性导线 (mm²): .75 – 25

  • 主电路容量 - 每个螺钉夹具有 1 个绝缘插针 (AWG): 18 – 4

  • 主电路容量 - 每个螺钉夹具有 1 个非绝缘插针 (mm²): .75 – 25

  • 主电路容量 - 每个螺钉夹具有 1 个非绝缘插针 (AWG): 18 – 4

  • 主电路容量 - 每个螺钉夹具有 1 根刚性多股线 (AWG): 18 – 4

  • 主电路容量 - 每个螺钉夹具有 1 根刚性多股线 (mm²): .75 – 25

  • 主电路容量 - 每个螺钉夹具有 2 根柔性导线 (AWG): 18 – 6

  • 主电路容量 - 每个螺钉夹具有 2 根柔性导线 (mm²): 1 – 10

  • 主电路容量 - 每个螺钉夹具都有双插针 (AWG): 18 – 6

  • 主电路容量 - 每个螺钉夹具都有双插针 (mm²): 1 – 10

  • 主电路容量 - 每个螺钉夹具有 2 根刚性多股线 (AWG): 18 – 6

  • 主电路容量 - 每个螺钉夹具有 2 根刚性多股线 (mm²): 1 – 10

  • 导线剥离长度 : 11 mm [ .43 in ]

  • 工具尺寸 : 5.5 mm [ .21 in ]

  • 产品深度 : 58 mm [ 2.28 in ]

  • 产品间距 : 18 mm [ .7 in ]

使用环境

  • 安装温度范围 : -50 – 90 °C [ -50 – 194 °F ]

  • 工组温度范围 : -40 – 70 °C [ -40 – 158 °F ]

行业标准

  • UL 阻燃性等级 : UL 94V-0

  • IP 等级 : IP20
