1SNA400782R0000

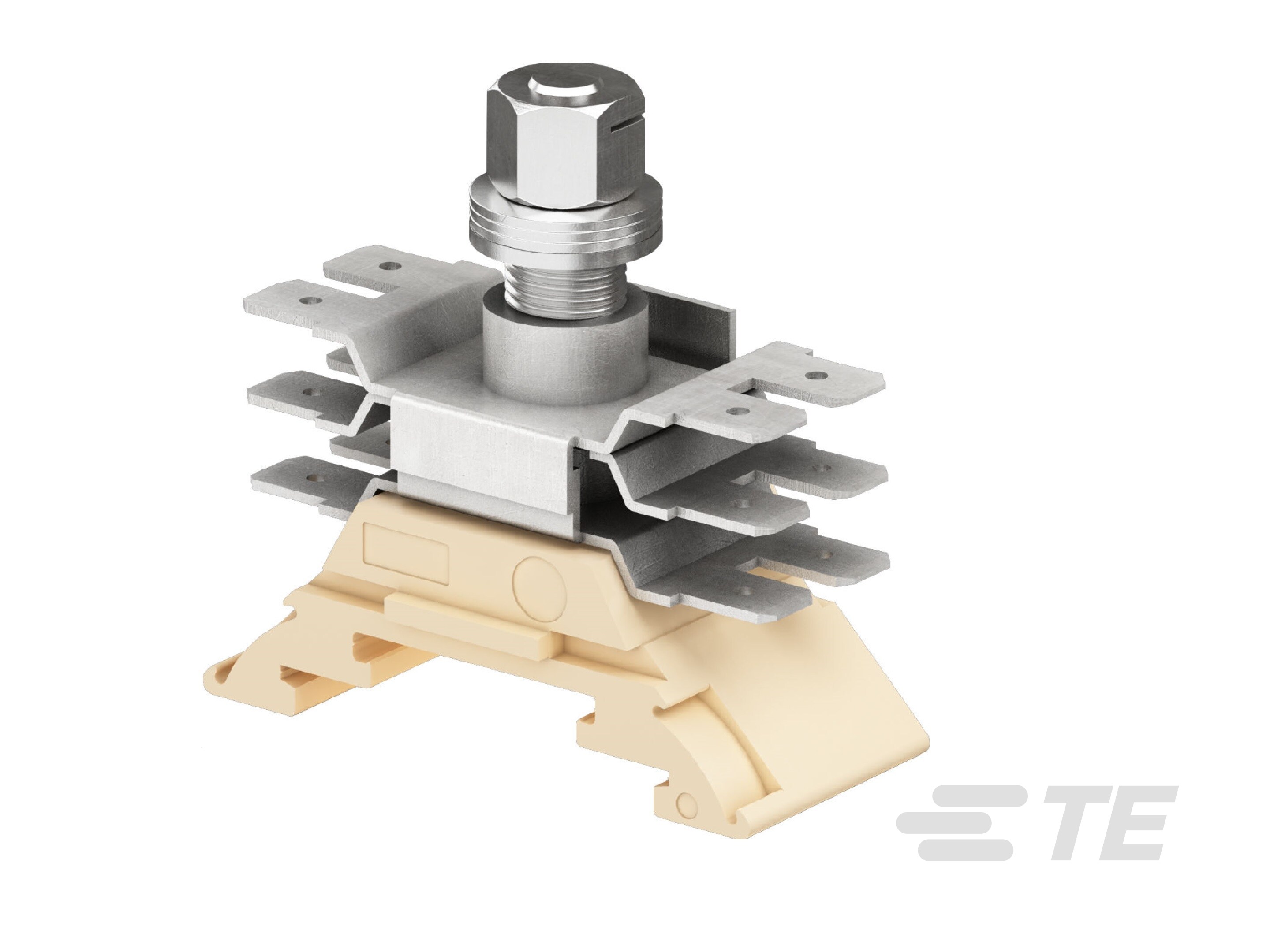

Stud Terminal Block, Feed-Through, Beige, 22 mm [.866 in] Spacing, 13 Position, Quick Connect / Screw Terminal, DIN Rail, 600 VAC, 10 AWG, 35 mm² Wire
1SNA400782R0000
Stud Terminal Block, Feed-Through, Beige, 22 mm [.866 in] Spacing, 13 Position, Quick Connect / Screw Terminal, DIN Rail, 600 VAC, 10 AWG, 35 mm² Wire
- TE 内部编号 1SNA400782R0000
- TE 内部产品描述 HD6/22.F12G
-
模块化接线端子产品类型 : 螺栓式接线端子
-
块功能 : 穿舱
-
主要产品颜色 : 淡棕色
-
产品间距 : 22 mm [ .866 in ]
-
位数 : 13
文档
产品图纸
- 000088549-0100.ASM ENG_CD_000088549-0100_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1SNA400782R0000_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1SNA400782R0000_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1SNA400782R0000_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1SNA400782R0000_A.3d_stp.zip 英文版本
数据表/目录页
- HD6/22.F12G ENG_DS_1SNA400782R0000_A.pdf 英文版本
- ENTRELEC Terminal Block - Master Catalog CHI_DS_1-1773980-7_2001.pdf
- ENTRELEC Terminal Block - Master Catalog ENG_DS_1-1773980-7_2001.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
模块化接线端子产品类型 : 螺栓式接线端子
结构特性
-
电路数 : 1
-
级数 : 1
-
块功能 : 穿舱
-
位数 : 13
电气特征
-
额定电流 (NF F 61-017) (A): 115, 16
-
额定电压 (NF F 61-017) (VAC): 400
-
额定电压 (NF F 61-017) (VDC): 500
-
工作电压 (VAC): 600
主体特性
-
产品重量 : 55 g [ 1.94 oz ]
-
主要产品颜色 : 淡棕色
接触件特性
-
端子额定电流（最大值） (A): 115
端接特性
-
线缆端接方法 : 快速连接, 螺纹式端子
机械附件
-
拧紧扭矩 (in-lbs): 46.9
-
拧紧扭矩 (Nm): 5.3
-
DIN 轨道安装类型 : TH35-15, TH35-7.5, 类型 2
-
连接器安装类型 : DIN 轨道
壳体特性
-
外壳材料 : 聚酰胺
尺寸
-
产品高度 : 50 mm [ 1.968 in ]
-
产品长度 : 46.2 mm [ 1.818 in ]
-
产品深度 : 46.2 mm [ 1.818 in ]
-
产品宽度 : 22 mm [ .866 in ]
-
线径 (NFC) (mm²): 35
-
产品间距 : 22 mm [ .866 in ]
-
线径 (AWG): 10
-
线径 (mm²): 35
使用环境
-
工组温度范围 : -55 – 110 °C [ -67 – 230 °F ]
