1SNA399916R2600

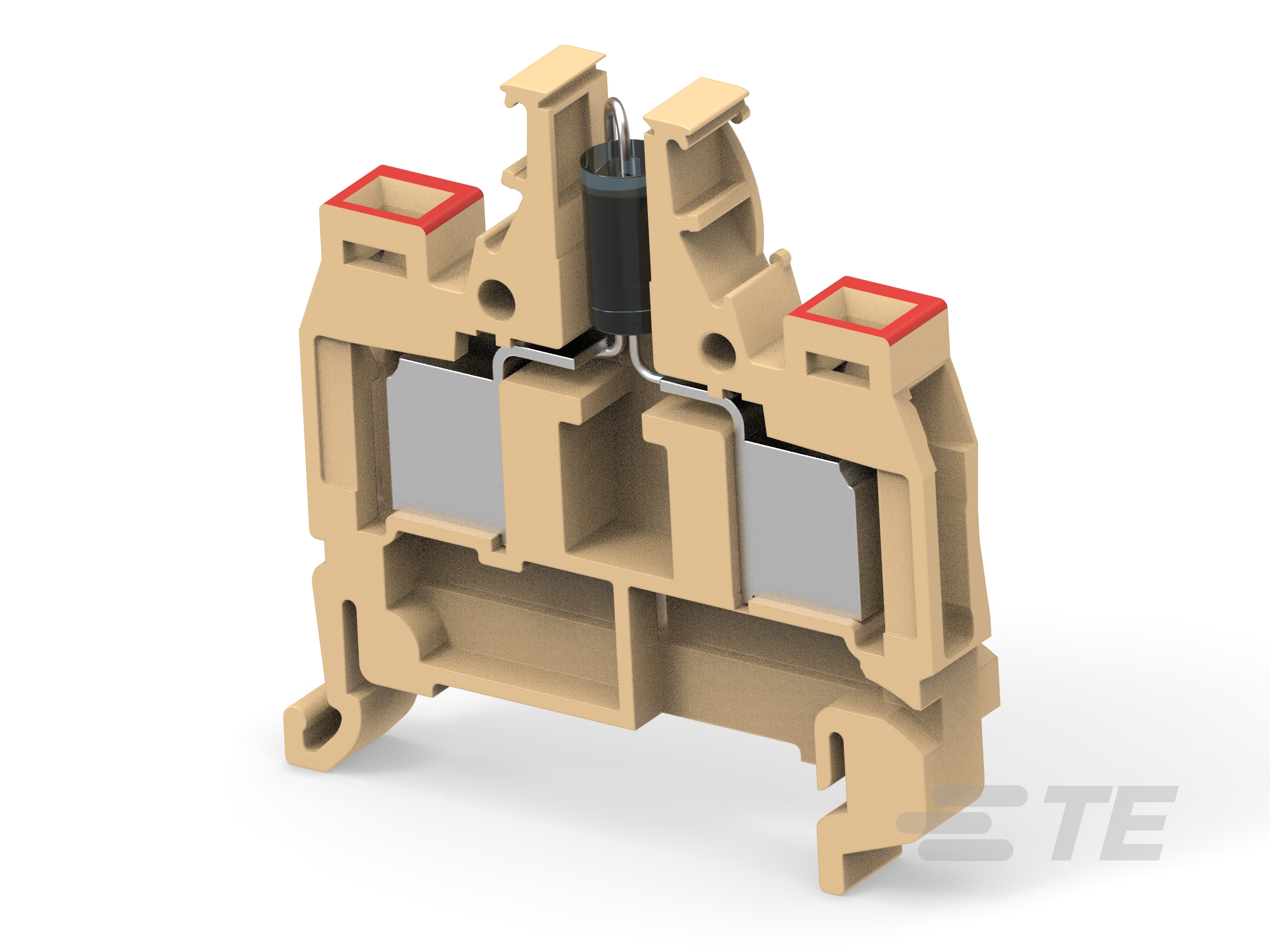

Component Holder, Beige, 6 mm [.236 in] Spacing, 2 Position, Insulation Displacement (IDC), Signal, DIN Rail, 80 VAC, 16 AWG, ENTRELEC ADO System
1SNA399916R2600
Component Holder, Beige, 6 mm [.236 in] Spacing, 2 Position, Insulation Displacement (IDC), Signal, DIN Rail, 80 VAC, 16 AWG, ENTRELEC ADO System
-
- ENTRELEC
- ENTRELEC ADO System
- TE 内部编号 1SNA399916R2600
- TE 内部产品描述 D1.5/6.ADO.D2.NF
-
块功能 : 元件座
-
主要产品颜色 : 淡棕色
-
产品间距 : 6 mm [ .236 in ]
-
位数 : 2
-
线缆端接方法 : 绝缘刺破 (IDC)
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1SNA399916R2600_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1SNA399916R2600_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1SNA399916R2600_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1SNA399916R2600_A.3d_stp.zip 英文版本
数据表/目录页
- ENTRELEC Terminal Block - Master Catalog CHI_DS_1-1773980-7_2001.pdf
- ENTRELEC Terminal Block - Master Catalog ENG_DS_1-1773980-7_2001.pdf 英文版本
- D1.5/6.ADO.D2.NF ENG_DS_1SNA399916R2600_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
结构特性
-
块功能 : 元件座
-
位数 : 2
电气特征
-
工作电压 (VAC): 80
主体特性
-
产品重量 : 7 g [ .247 oz ]
-
主要产品颜色 : 淡棕色
接触件特性
-
端子额定电流（最大值） (A): 1
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
机械附件
-
DIN 轨道安装类型 : TH35-15 | TH35-7.5
-
连接器安装类型 : DIN 轨道
壳体特性
-
外壳材料 : 聚酰胺
尺寸
-
产品高度 : 45.5 mm [ 1.791 in ]
-
产品长度 : 41 mm [ 1.614 in ]
-
产品深度 : 41 mm [ 1.614 in ]
-
产品宽度 : 6 mm [ .236 in ]
-
产品间距 : 6 mm [ .236 in ]
-
线径 (AWG): 16
-
线径 (mm²): 1.5
使用环境
-
工组温度范围 : -55 – 110 °C [ -67 – 230 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94V-0
-
IP 等级 : IP20
