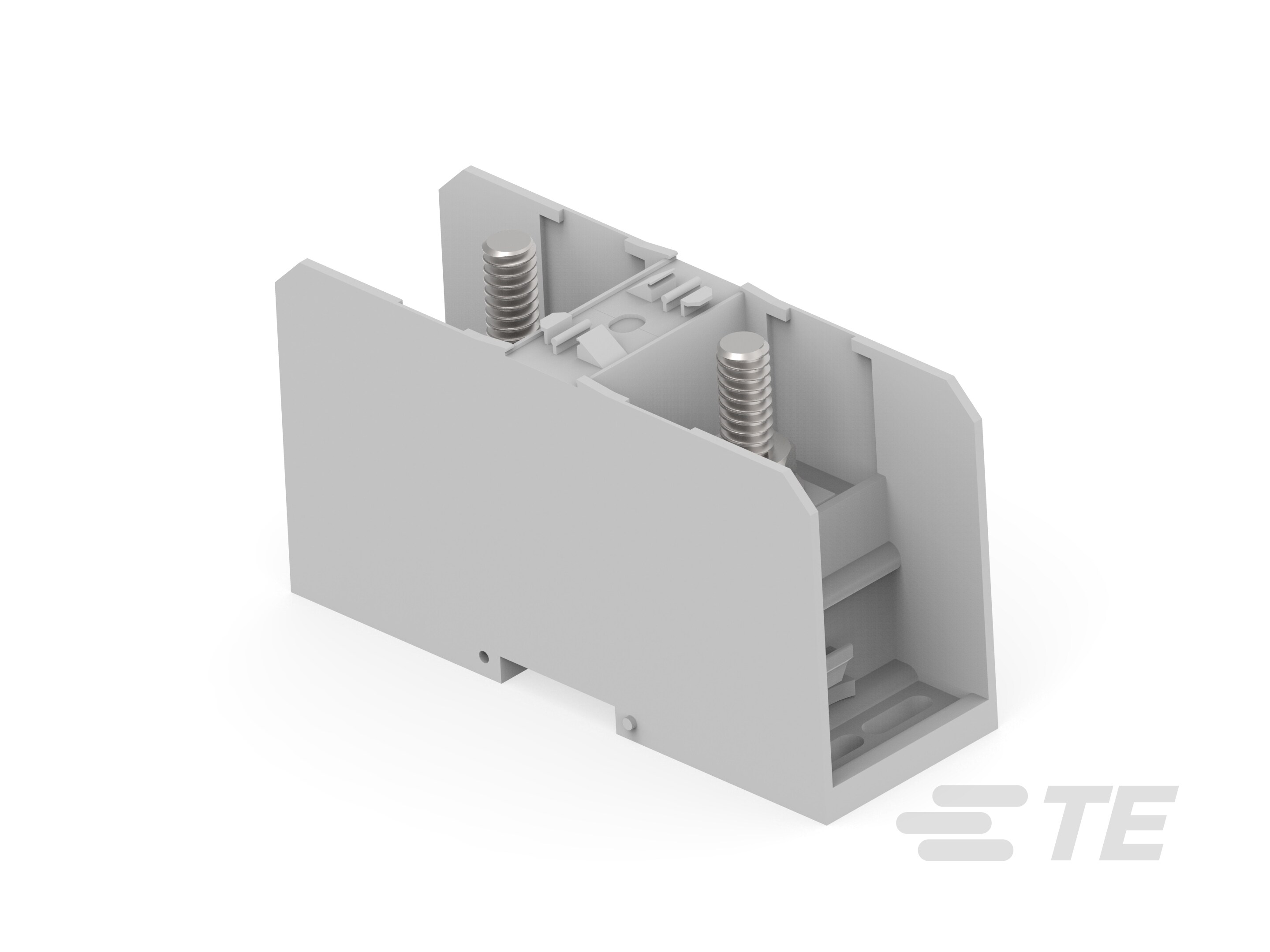

1SNA190004R2300
Screw Clamp Terminal Block, Feed-Through, Gray, 55 mm [2.16 in] Spacing, 2 Position, Screw Terminal, Signal, DIN Rail, 600 VAC, 185 mm² Wire
1SNA190004R2300
Screw Clamp Terminal Block, Feed-Through, Gray, 55 mm [2.16 in] Spacing, 2 Position, Screw Terminal, Signal, DIN Rail, 600 VAC, 185 mm² Wire
-
- ENTRELEC
- TE 内部编号 1SNA190004R2300
- TE 内部产品描述 D185/55.FF
-
模块化接线端子产品类型 : 螺钉夹具接线端子
-
块功能 : 穿舱
-
主要产品颜色 : 灰色
-
线径 (kcmil): 500
-
产品间距 : 55 mm [ 2.16 in ]
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1SNA190004R2300_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1SNA190004R2300_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1SNA190004R2300_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1SNA190004R2300_A.3d_stp.zip 英文版本
数据表/目录页
- Catalogue - ENTRELEC terminal-blocks-sna-series ENG_CS_ENTRELEC-terminal-blocks-sna-series-CAT_2203.pdf 英文版本
- D185/55.FF ENG_DS_1SNA190004R2300_A.pdf 英文版本
- ENTRELEC Terminal Block - Master Catalog CHI_DS_1-1773980-7_2001.pdf
- ENTRELEC Terminal Block - Master Catalog ENG_DS_1-1773980-7_2001.pdf 英文版本
- ENTRELEC Terminal Blocks Catalogue (RUS) RUS_DS_1-1773967-1_RUS_1218.pdf
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
模块化接线端子产品类型 : 螺钉夹具接线端子
结构特性
-
块功能 : 穿舱
-
位数 : 2
电气特征
-
工作电压 (VAC): 600
主体特性
-
产品重量 : 615 g [ 21.69 oz ]
-
主要产品颜色 : 灰色
接触件特性
-
端子额定电流（最大值） (A): 353
端接特性
-
线缆端接方法 : 螺纹式端子
机械附件
-
DIN 轨道安装类型 : TH35-15, TH35-7.5
-
连接器安装类型 : DIN 轨道
尺寸
-
线径 (kcmil): 500
-
产品间距 : 55 mm [ 2.16 in ]
-
线径 (mm²): 185
使用环境
-
工组温度范围 : -55 – 110 °C [ -67 – 230 °F ]
操作/应用
-
电路应用 : Signal
