1SNA165488R2700

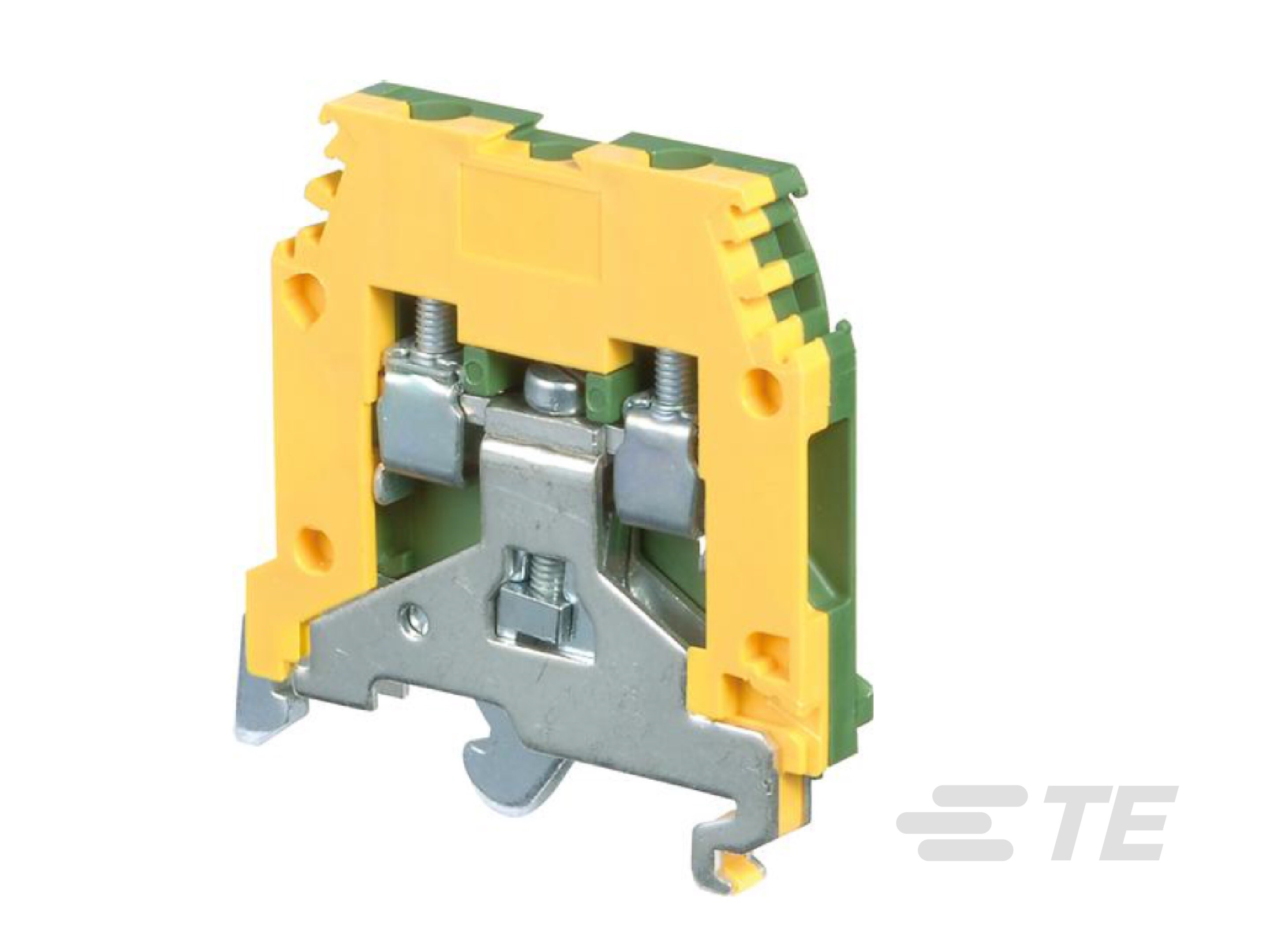

Screw Clamp Terminal Block, Ground, Green & Yellow, 5 mm [.196 in] Spacing, 2 Position, Screw Terminal, Signal, DIN Rail, 12 AWG, ENTRELEC SNA
1SNA165488R2700
Screw Clamp Terminal Block, Ground, Green & Yellow, 5 mm [.196 in] Spacing, 2 Position, Screw Terminal, Signal, DIN Rail, 12 AWG, ENTRELEC SNA
-
- ENTRELEC
- ENTRELEC SNA
- TE 内部编号 1SNA165488R2700
- TE 内部产品描述 MA2.5/5.P
-
模块化接线端子产品类型 : 螺钉夹具接线端子
-
块功能 : 接地
-
主要产品颜色 : 黄色和绿色
-
产品间距 : 5 mm [ .196 in ]
-
位数 : 2
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1SNA165488R2700_E.pdf 3D
- 下载查看 ENG_CVM_CVM_1SNA165488R2700_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1SNA165488R2700_E.3d_stp.zip 英文版本
- ENG_CVM_CVM_1SNA165488R2700_E.3d_igs.zip 英文版本
数据表/目录页
- Catalogue - ENTRELEC terminal-blocks-sna-series ENG_CS_ENTRELEC-terminal-blocks-sna-series-CAT_2203.pdf 英文版本
- MA2.5/5.P ENG_DS_1SNA165488R2700_A.pdf 英文版本
- ENTRELEC Terminal Blocks Catalogue (RUS) RUS_DS_1-1773967-1_RUS_1218.pdf
机构认证
- CE 符合性声明 ENG_AAD_1SND225017U1001_A1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
模块化接线端子产品类型 : 螺钉夹具接线端子
结构特性
-
电路数 : 1
-
极数 : 2
-
规格类型 : A3
-
级数 : 1
-
块功能 : 接地
-
位数 : 2
电气特征
-
额定短时承受电流 @ 1s (A): 300
主体特性
-
产品重量 : 18 g [ .635 oz ]
-
主要产品颜色 : 黄色和绿色
端接特性
-
线缆端接方法 : 螺纹式端子
机械附件
-
拧紧扭矩 (in-lbs): 3.5
-
拧紧扭矩 (Nm): .4
-
DIN 轨道安装类型 : G32, TH35-15, TH35-7.5
-
连接器安装类型 : DIN 轨道
壳体特性
-
外壳材料 : 聚酰胺 6.6
尺寸
-
产品高度 : 43.5 mm [ 1.712 in ]
-
产品长度 : 40.5 mm [ 1.594 in ]
-
产品宽度 : 5 mm [ .196 in ]
-
主电路容量 - 每个簧片夹具有 1 根柔性导线 (mm²): .22 – 2.5
-
主电路容量 - 每个螺钉夹具有 1 根刚性多股线 (mm²): .2 – 4
-
导线剥离长度 : 10 mm [ .393 in ]
-
工具尺寸 : 3.5 mm [ .138 in ]
-
产品深度 : 40.5 mm [ 1.594 in ]
-
产品间距 : 5 mm [ .196 in ]
-
线径 (AWG): 12
-
线径 (mm²): 2.5
使用环境
-
安装温度范围 : -5 – 40 °C [ 23 – 104 °F ]
-
工组温度范围 : -55 – 110 °C [ -67 – 230 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94V-0
