1SNA115542R1200

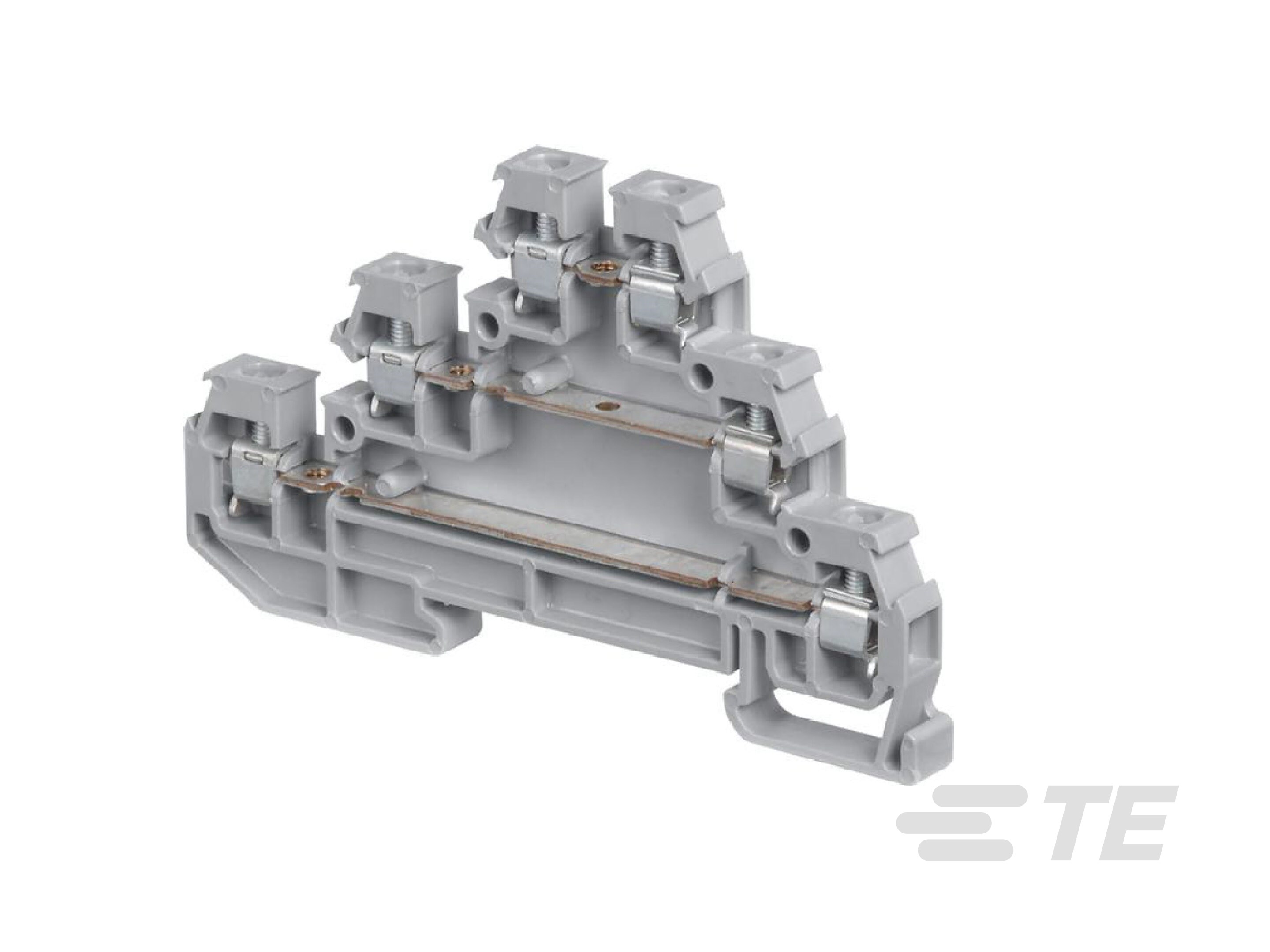

Screw Clamp Terminal Block, Gray, 6 mm [.235 in] Spacing, 6 Position, Screw Terminal, Signal, DIN Rail, 380 VAC, 12 AWG, 4 mm² Wire, ENTRELEC SNA
1SNA115542R1200
Screw Clamp Terminal Block, Gray, 6 mm [.235 in] Spacing, 6 Position, Screw Terminal, Signal, DIN Rail, 380 VAC, 12 AWG, 4 mm² Wire, ENTRELEC SNA
-
- ENTRELEC
- ENTRELEC SNA
- TE 内部编号 1SNA115542R1200
- TE 内部产品描述 D2.5/6.D
-
模块化接线端子产品类型 : 螺钉夹具接线端子
-
主要产品颜色 : 灰色
-
产品间距 : 6 mm [ .235 in ]
-
位数 : 6
-
线缆端接方法 : 螺纹式端子
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1SNA115542R1200_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1SNA115542R1200_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1SNA115542R1200_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1SNA115542R1200_A.3d_stp.zip 英文版本
数据表/目录页
- ENTRELEC Terminal Block - Master Catalog CHI_DS_1-1773980-7_2001.pdf
- ENTRELEC Terminal Block - Master Catalog ENG_DS_1-1773980-7_2001.pdf 英文版本
- Entrelec-sensor-actuator ENG_DS_Entrelec-sensor-actuator_A.pdf 英文版本
- ENTRELEC Terminal Blocks Catalogue (RUS) RUS_DS_1-1773967-1_RUS_1218.pdf
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
模块化接线端子产品类型 : 螺钉夹具接线端子
结构特性
-
位数 : 6
电气特征
-
工作电压 (VAC): 380
主体特性
-
主要产品颜色 : 灰色
接触件特性
-
端子额定电流（最大值） (A): 22
端接特性
-
线缆端接方法 : 螺纹式端子
机械附件
-
连接器安装类型 : DIN 轨道
尺寸
-
产品间距 : 6 mm [ .235 in ]
-
线径 (AWG): 12
-
线径 (mm²): 4
使用环境
-
工组温度范围 : -55 – 110 °C [ -67 – 230 °F ]
操作/应用
-
电路应用 : Signal
