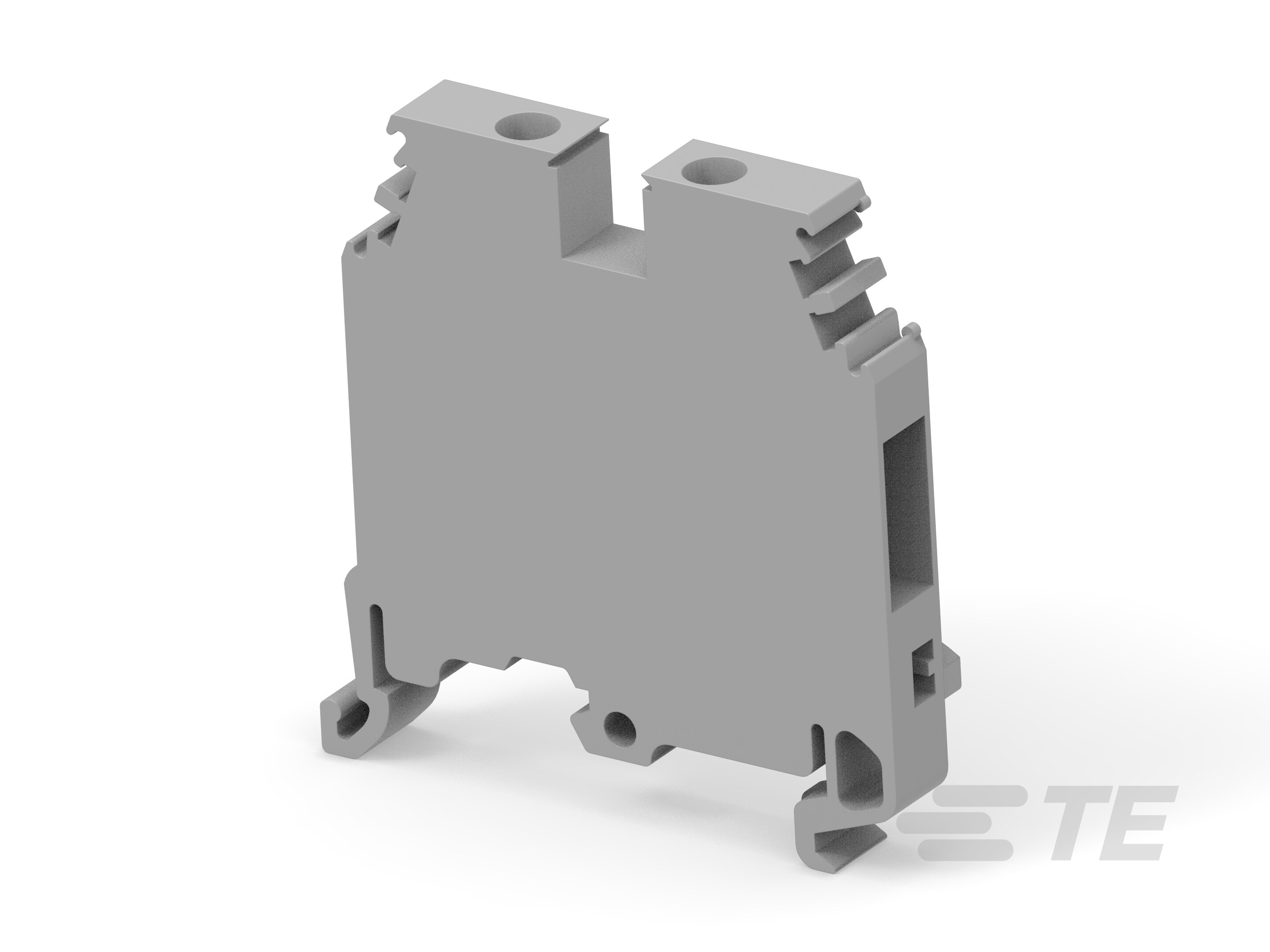

1SNA115268R0700
Screw Clamp Terminal Block, Feed-Through, Gray, 6 mm [.236 in] Spacing, 2 Position, Screw Terminal, Signal, DIN Rail, 800 VAC, 10 AWG, ENTRELEC SNA
1SNA115268R0700
Screw Clamp Terminal Block, Feed-Through, Gray, 6 mm [.236 in] Spacing, 2 Position, Screw Terminal, Signal, DIN Rail, 800 VAC, 10 AWG, ENTRELEC SNA
-
- ENTRELEC
- ENTRELEC SNA
- TE 内部编号 1SNA115268R0700
- TE 内部产品描述 M4/6.3
-
块功能 : 穿舱
-
模块化接线端子产品类型 : 螺钉夹具接线端子
-
主要产品颜色 : 灰色
-
产品间距 : 6 mm [ .236 in ]
-
位数 : 2
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1SNA115268R0700_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1SNA115268R0700_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1SNA115268R0700_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1SNA115268R0700_A.3d_stp.zip 英文版本
数据表/目录页
- M4/6.3 ENG_DS_1SNA115268R0700_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
模块化接线端子产品类型 : 螺钉夹具接线端子
结构特性
-
规格类型 : A4
-
块功能 : 穿舱
-
位数 : 2
电气特征
-
额定短时承受电流 @ 1s (A): 480
-
冲击耐受电压额定值 (IEC) (V): 8000
-
额定工作电压 (UL & CSA)（最大值） - 主电路 (V): 600
-
介质耐压（最大值） (V): 3500
-
工作电压 (VAC): 800
主体特性
-
产品重量 : 8.2 g [ .289 oz ]
-
主要产品颜色 : 灰色
接触件特性
-
端子额定电流（最大值） (A): 32
端接特性
-
线缆端接方法 : 螺纹式端子
机械附件
-
拧紧扭矩 (in-lbs): 4.425
-
拧紧扭矩 (Nm): .5
-
DIN 轨道安装类型 : G32 | TH35-15 | TH35-7.5
-
连接器安装类型 : DIN 轨道
壳体特性
-
外壳材料 : 聚酰胺
尺寸
-
主电路容量 - 每个螺钉夹具有 1 根刚性多股线 (mm²): .2 – 4
-
主电路容量 - 每个螺钉夹具有 2 根刚性多股线 (AWG): 14
-
导线剥离长度 : 9.5 mm [ .374 in ]
-
产品高度 : 63.5 mm [ 2.5 in ]
-
产品长度 : 40.5 mm [ 1.594 in ]
-
产品深度 : 40.5 mm [ 1.594 in ]
-
产品宽度 : 6 mm [ .236 in ]
-
主电路容量 - 每个螺钉夹具有 1 个绝缘插针 (mm²): 2.5
-
主电路容量 - 每个螺钉夹具有 1 根柔性导线 (mm²): .22 – 4
-
产品间距 : 6 mm [ .236 in ]
-
线径 (AWG): 10
-
线径 (mm²): 4
使用环境
-
工组温度范围 : -55 – 110 °C [ -67 – 230 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94V-0
-
IP 等级 : IP20
