1SNA115201R2500

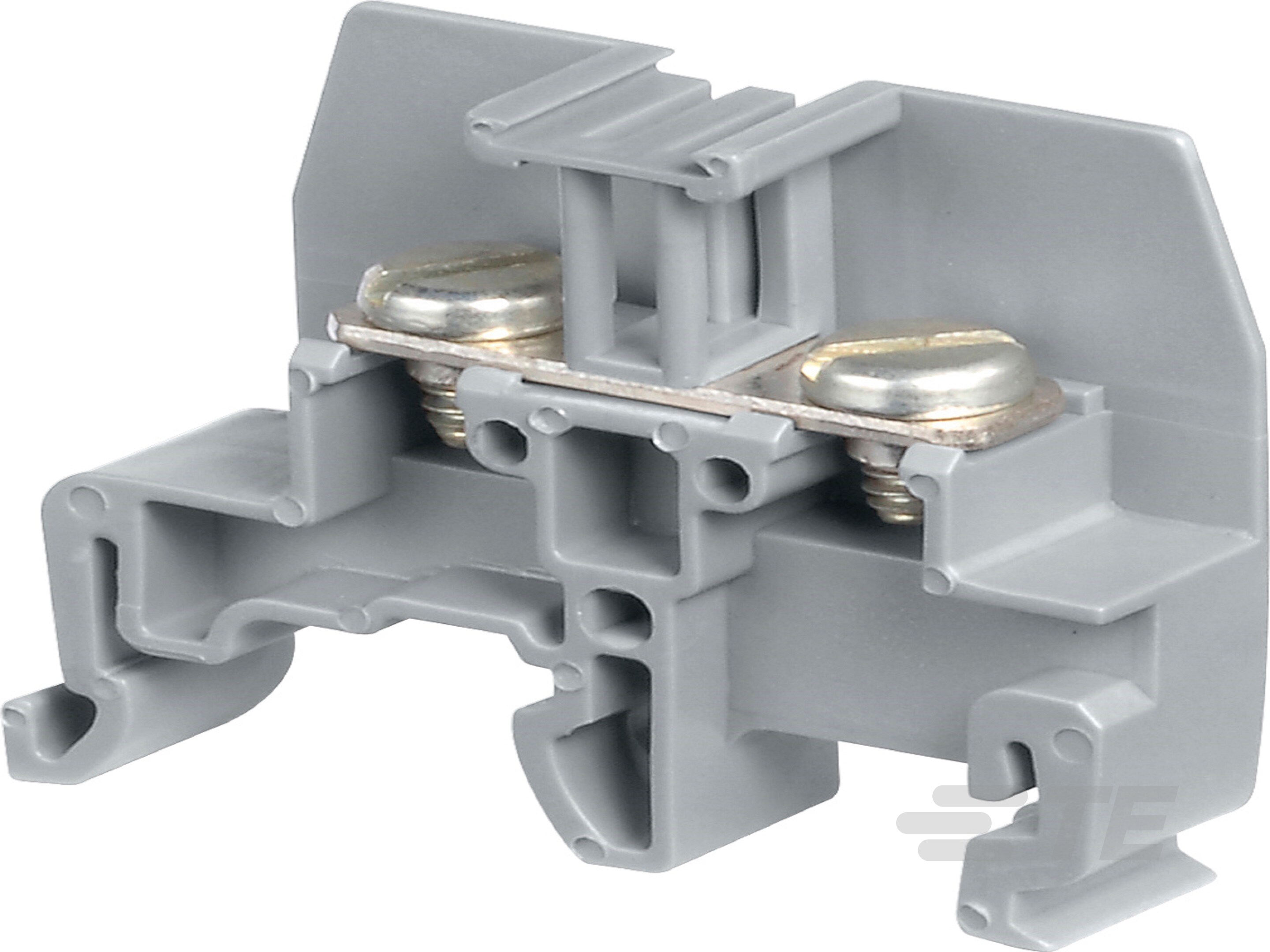

Screw Clamp Terminal Block, Feed-Through, Gray, 9.5 mm [.374 in] Spacing, 2 Position, Screw Terminal, Signal, DIN Rail, 800 VAC, 8 AWG, 6 mm² Wire

M6/9.EE-1SNA115201R2500

1SNA115201R2500

Screw Clamp Terminal Block, Feed-Through, Gray, 9.5 mm [.374 in] Spacing, 2 Position, Screw Terminal, Signal, DIN Rail, 800 VAC, 8 AWG, 6 mm² Wire

  • TE 内部编号 1SNA115201R2500
  • TE 内部产品描述 M6/9.EE

  • 模块化接线端子产品类型 : 螺钉夹具接线端子

  • 块功能 : 穿舱

  • 主要产品颜色 : 灰色

  • 产品间距 : 9.5 mm [ .374 in ]

  • 位数 : 2

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 模块化接线端子产品类型 : 螺钉夹具接线端子

结构特性

  • 电路数 : 1

  • 极数 : 2

  • 级数 : 1

  • 块功能 : 穿舱

  • 位数 : 2

电气特征

  • 额定电压 (CSA) (V): 600

  • 额定电压 (IEC) (V): 800

  • 额定电流 (CSA) (A): 40

  • 额定电流 (UL) (A): 40

  • 额定电流 (IEC) (A): 41

  • 冲击耐受电压额定值 (IEC) (V): 8000

  • 额定工作电压 (UL & CSA)（最大值） - 主电路 (V): 600

  • 工作电压 (VAC): 800

主体特性

  • 产品重量 : 7 g [ .246 oz ]

  • 主要产品颜色 : 灰色

端接特性

  • 线缆端接方法 : 螺纹式端子

机械附件

  • DIN 轨道安装类型 : G32, TH35-15, TH35-7.5

  • 连接器安装类型 : DIN 轨道

壳体特性

  • 外壳材料 : 聚酰胺

尺寸

  • 产品高度 : 41 mm [ 1.61 in ]

  • 产品宽度 : 9.5 mm [ .374 in ]

  • 主电路容量 - 每个螺钉夹具有 1 根柔性导线 (mm²): .5 – 6

  • 主电路容量 - 每个螺钉夹具有 1 根刚性多股线 (mm²): .5 – 6

  • 工具尺寸 : 6.35 mm [ .25 in ]

  • 产品深度 : 27.5 mm [ 1.08 in ]

  • 产品间距 : 9.5 mm [ .374 in ]

  • 线径 (AWG): 8

  • 线径 (mm²): 6

使用环境

  • 工组温度范围 : -55 – 110 °C [ -67 – 230 °F ]

操作/应用

  • 电路应用 : Signal

行业标准

  • UL 阻燃性等级 : UL 94V-0

  • IP 等级 : IP20
