1SNA114533R0000

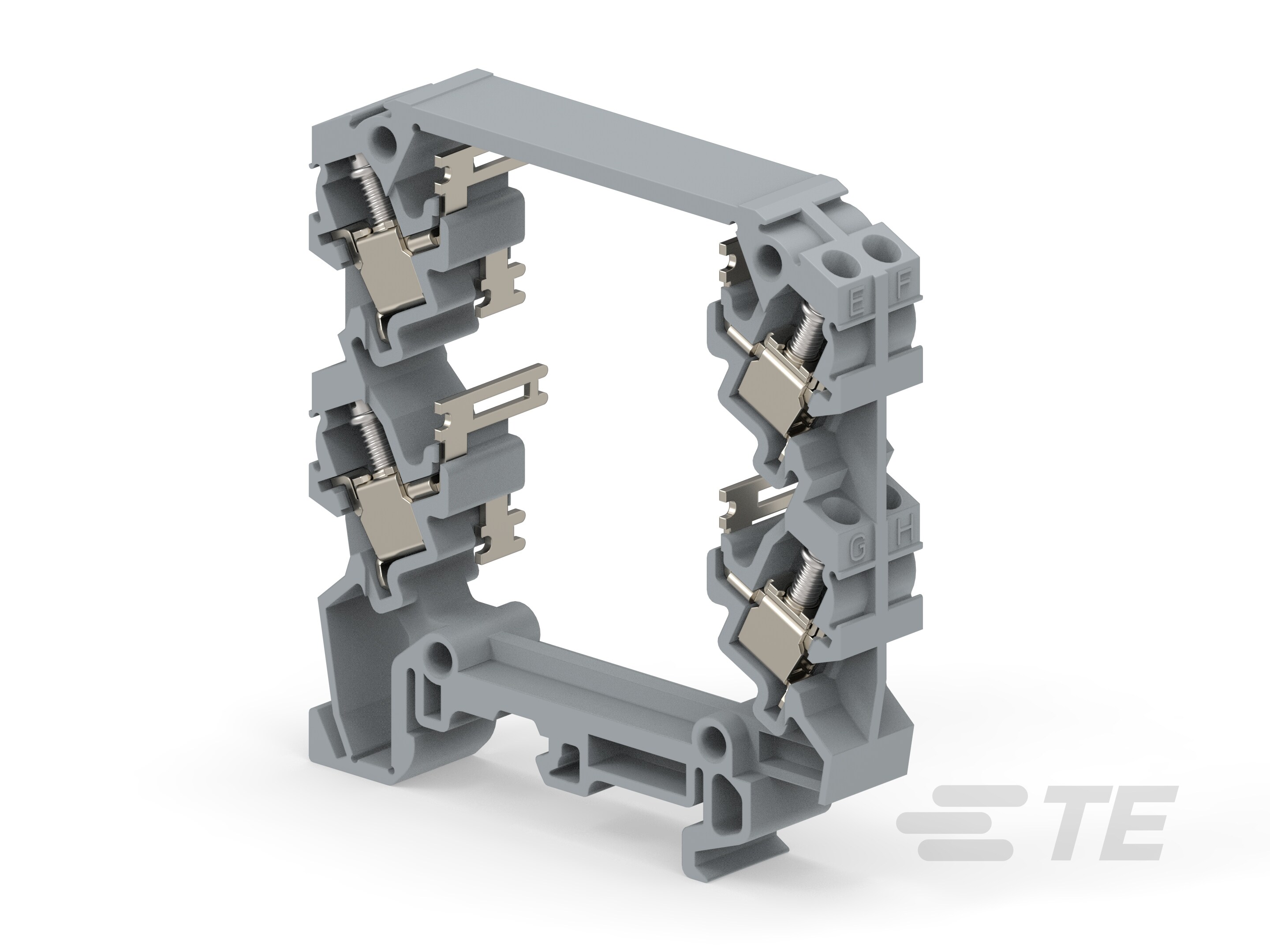

Screw Clamp Terminal Block, Component Holder, Gray, 11 mm [.433 in] Spacing, 8 Position, Screw Terminal, Power & Signal, DIN Rail, 250 VAC, 14 AWG

EBS8A.G-1SNA114533R0000

1SNA114533R0000

Screw Clamp Terminal Block, Component Holder, Gray, 11 mm [.433 in] Spacing, 8 Position, Screw Terminal, Power & Signal, DIN Rail, 250 VAC, 14 AWG

  • TE 内部编号 1SNA114533R0000
  • TE 内部产品描述 EBS8A.G

  • 模块化接线端子产品类型 : 螺钉夹具接线端子

  • 块功能 : 元件座

  • 主要产品颜色 : 灰色

  • 产品间距 : 11 mm [ .433 in ]

  • 位数 : 8

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器和端子端接到 : 印刷电路板

  • 模块化接线端子产品类型 : 螺钉夹具接线端子

结构特性

  • 极数 : 8

  • 块功能 : 元件座

  • 位数 : 8

电气特征

  • 额定电压 (IEC) (V): 250

  • 额定电流 (IEC) (A): 16

  • 工作电压 (VAC): 250

主体特性

  • 产品重量 : 23.9 g [ .843 oz ]

  • 主要产品颜色 : 灰色

端接特性

  • 线缆端接方法 : 螺纹式端子

机械附件

  • DIN 轨道安装类型 : G32, TH35-15, TH35-7.5

  • 连接器安装类型 : DIN 轨道

壳体特性

  • 外壳材料 : 聚酰胺

尺寸

  • 主电路容量 - 每个螺钉夹具有 1 根柔性导线 (AWG): 20 – 14

  • 产品高度 : 62 mm [ 2.44 in ]

  • 产品长度 : 65 mm [ 2.56 in ]

  • 产品宽度 : 11 mm [ .433 in ]

  • 主电路容量 - 每个螺钉夹具有 1 个绝缘插针 (mm²): .5 – 2.5

  • 主电路容量 - 每个螺钉夹具有 1 根柔性导线 (mm²): .5 – 2.5

  • 主电路容量 - 每个螺钉夹具有 1 个绝缘插针 (AWG): 24 – 14

  • 主电路容量 - 每个螺钉夹具有 1 个非绝缘插针 (mm²): .5 – 2.5

  • 主电路容量 - 每个螺钉夹具有 1 个非绝缘插针 (AWG): 20 – 14

  • 主电路容量 - 每个螺钉夹具有 1 根刚性多股线 (AWG): 24 – 12

  • 主电路容量 - 每个螺钉夹具有 1 根刚性多股线 (mm²): .5 – 4

  • 导线剥离长度 : 7.5 mm [ .412 in ]

  • 工具尺寸 : 3.5 mm [ .138 in ]

  • 产品深度 : 65 mm [ 2.56 in ]

  • 产品间距 : 11 mm [ .433 in ]

  • 线径 (AWG): 14

  • 线径 (mm²): .25 – 2.5

使用环境

  • 安装温度范围 : -5 – 40 °C [ 23 – 104 °F ]

  • 工组温度范围 : -40 – 100 °C [ -40 – 212 °F ]

操作/应用

  • 电路应用 : 电源和信号

行业标准

  • UL 阻燃性等级 : UL 94V-0

  • IP 等级 : IP20
