1SNA103260R1000

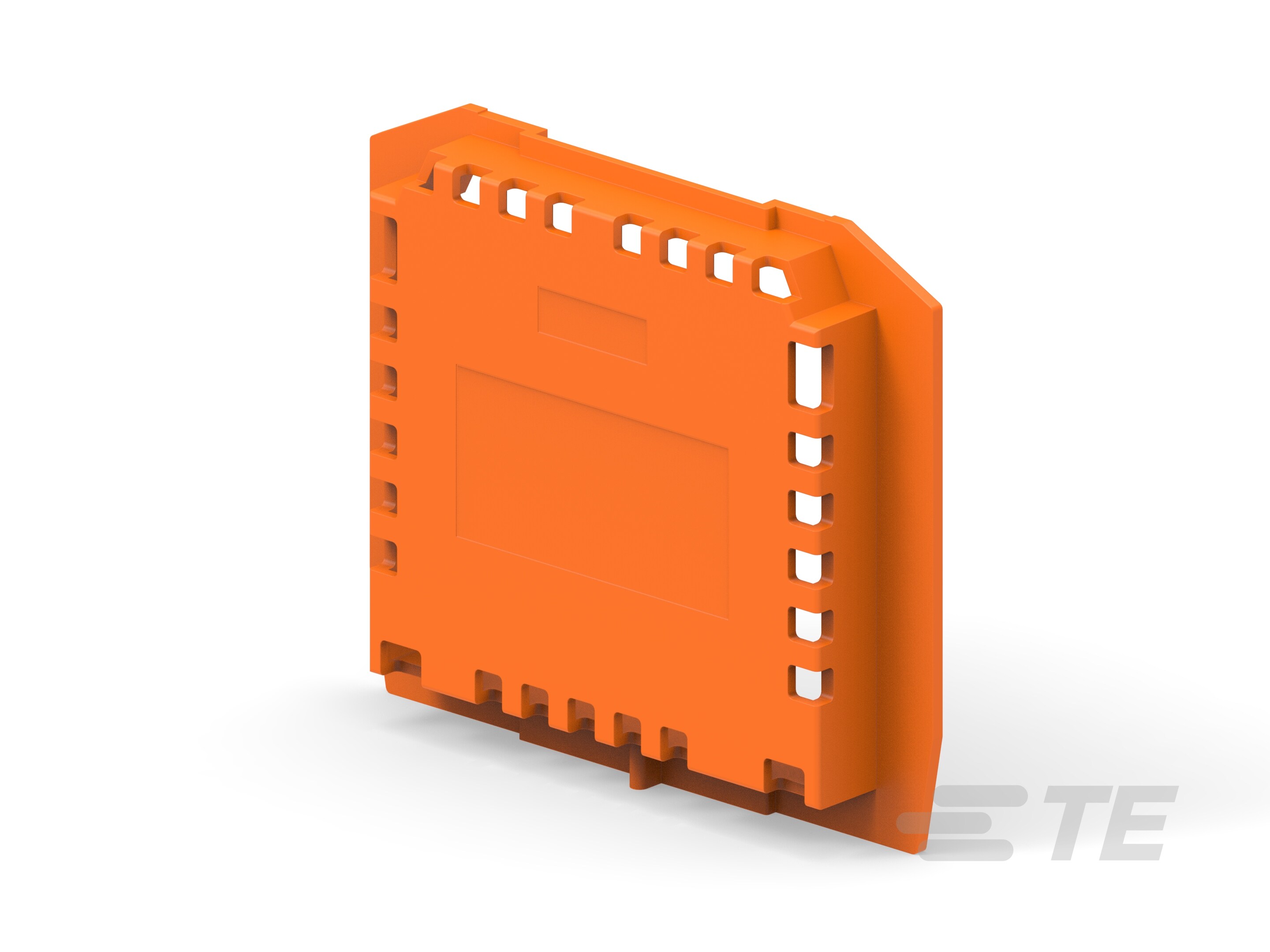

End Section Cover, Used With NEMA, -40 – 100 °C [-40 – 212 °F], Terminal Block & Strip Insulating Accessories
1SNA103260R1000
End Section Cover, Used With NEMA, -40 – 100 °C [-40 – 212 °F], Terminal Block & Strip Insulating Accessories
- TE 内部编号 1SNA103260R1000
- TE 内部产品描述 PFN2.OR
-
绝缘附件类型 : 端部外壳
-
与块型或条型兼容 : NEMA
-
工组温度范围 : -40 – 100 °C [ -40 – 212 °F ]
文档
产品图纸
- PFN2.G ENG_CD_1SNP061315-0101_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1SNA103260R1000_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1SNA103260R1000_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1SNA103260R1000_B.3d_stp.zip 英文版本
- ENG_CVM_CVM_1SNA103260R1000_B.3d_igs.zip 英文版本
数据表/目录页
- Component Holder Modules ENG_CS_component-holder-modules-cs_2212.pdf 英文版本
- PF N2 OR ENG_DS_1SNA103260R1000_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
绝缘附件类型 : 端部外壳
主体特性
-
主要产品材料 : 聚酰胺
-
产品重量 : 5.4 g [ .19 oz ]
-
主要产品颜色 : 橙色
尺寸
-
产品高度 : 62 mm [ 2.44 in ]
-
产品深度 : 53 mm [ 2.08 in ]
-
产品间距 : 8.5 mm [ .335 in ]
使用环境
-
安装温度范围 : -5 – 40 °C [ 23 – 104 °F ]
-
工组温度范围 : -40 – 100 °C [ -40 – 212 °F ]
操作/应用
-
与块型或条型兼容 : NEMA
行业标准
-
UL 阻燃性等级 : UL 94V-0
-
IP 等级 : IP20
