1SET314065R0000

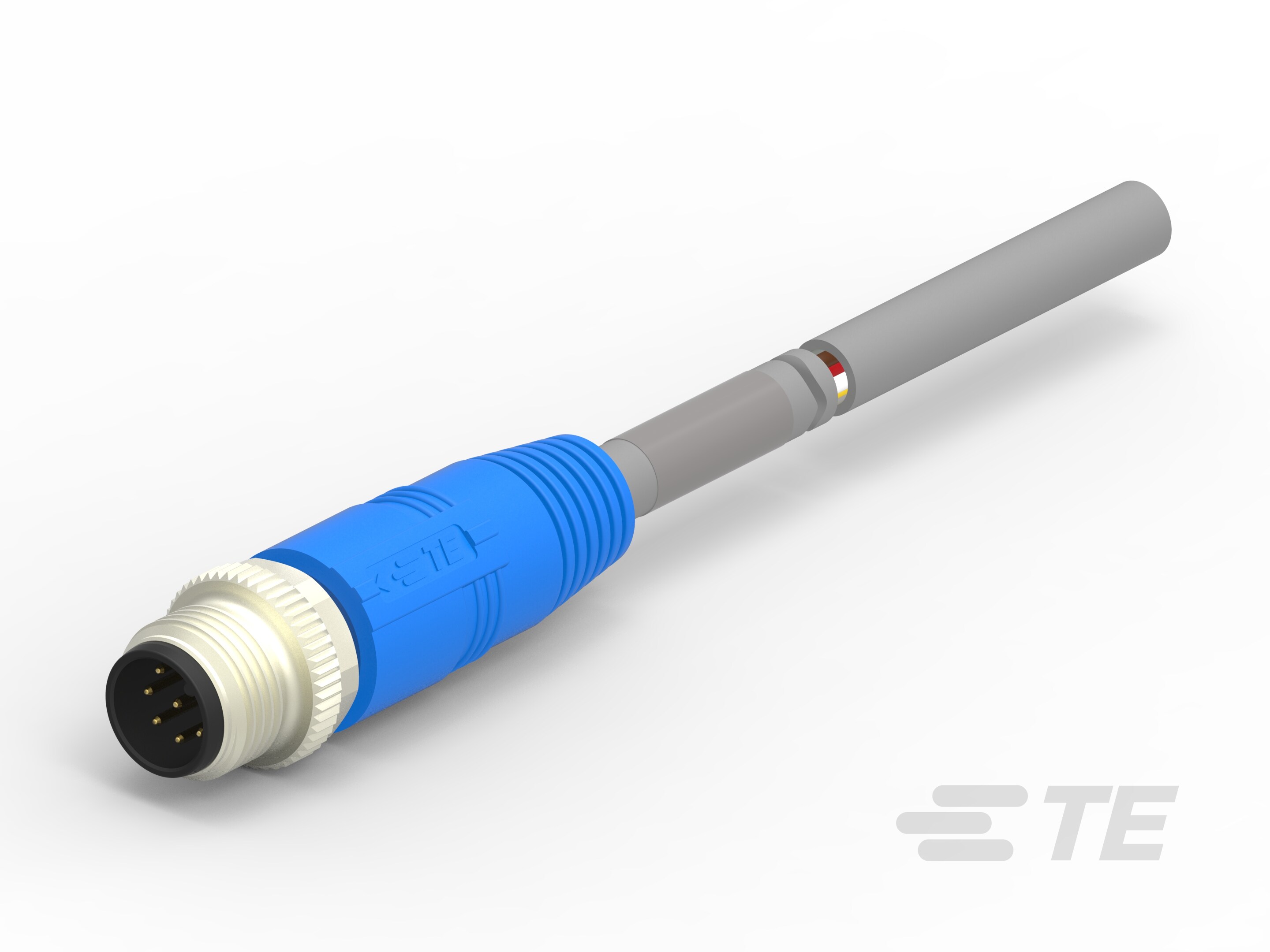

M12 Pigtail Cable Assembly, 8 Position, Cable Assembly Length 1 m [3.2 ft], Sensor/Actuator, A Code, M12 Plug End A, Shielded, Single Ended, Nylon GF
1SET314065R0000
M12 Pigtail Cable Assembly, 8 Position, Cable Assembly Length 1 m [3.2 ft], Sensor/Actuator, A Code, M12 Plug End A, Shielded, Single Ended, Nylon GF
-
- ENTRELEC
- M12 连接器
- TE 内部编号 1SET314065R0000
- TE 内部产品描述 M12-MS-8P-PUR-1.0-SH
-
线束类型 : M12 尾纤
-
位数 : 8
-
电缆组件长度 : 1 m [ 3.2 ft ]
-
M8/M12 应用类型 : 传感器/致动器
-
连接器和键控代码 : A
文档
产品图纸
- M12 CABLE ASSEMBLEY SINGLE END SHIELDED ENG_CD_1SET311C03R0000_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1SET314065R0000_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1SET314065R0000_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1SET314065R0000_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1SET314065R0000_A.3d_stp.zip 英文版本
数据表/目录页
- Infographic - entrelec ews-linecard ENG_CS_entrelec-ews-linecard-IG_2203.pdf 英文版本
- ENG_CS_ENTRELEC-m8-m12-rj45-CAT_2205.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-137144_A11.pdf 英文版本
- 产品规格 ENG_SS_108-106140_A8.pdf 英文版本
- 合格检测报告 ENG_SS_501-106140-1_A1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
线束类型 : M12 尾纤
-
电缆组件（A 端） : M12 插头
结构特性
-
位数 : 8
电气特征
-
工作电压 (VDC): 30
-
工作电压 (VAC): 30
主体特性
-
电缆颜色 : 灰色
-
连接器颜色（A 端） : 黑色
-
导体材料 : 铜合金
-
绝缘套管材料 : PUR
-
连接器和键控代码 : A
机械附件
-
螺纹尺寸 : M12
-
连接器方向（A 端） : 直式
壳体特性
-
外壳材料 : 尼龙 GF
操作/应用
-
M8/M12 应用类型 : 传感器/致动器
-
屏蔽 : 是
其他
-
电缆组件长度 : 1 m [ 3.2 ft ]
-
电缆组件配置 : 单端
