1987236-1

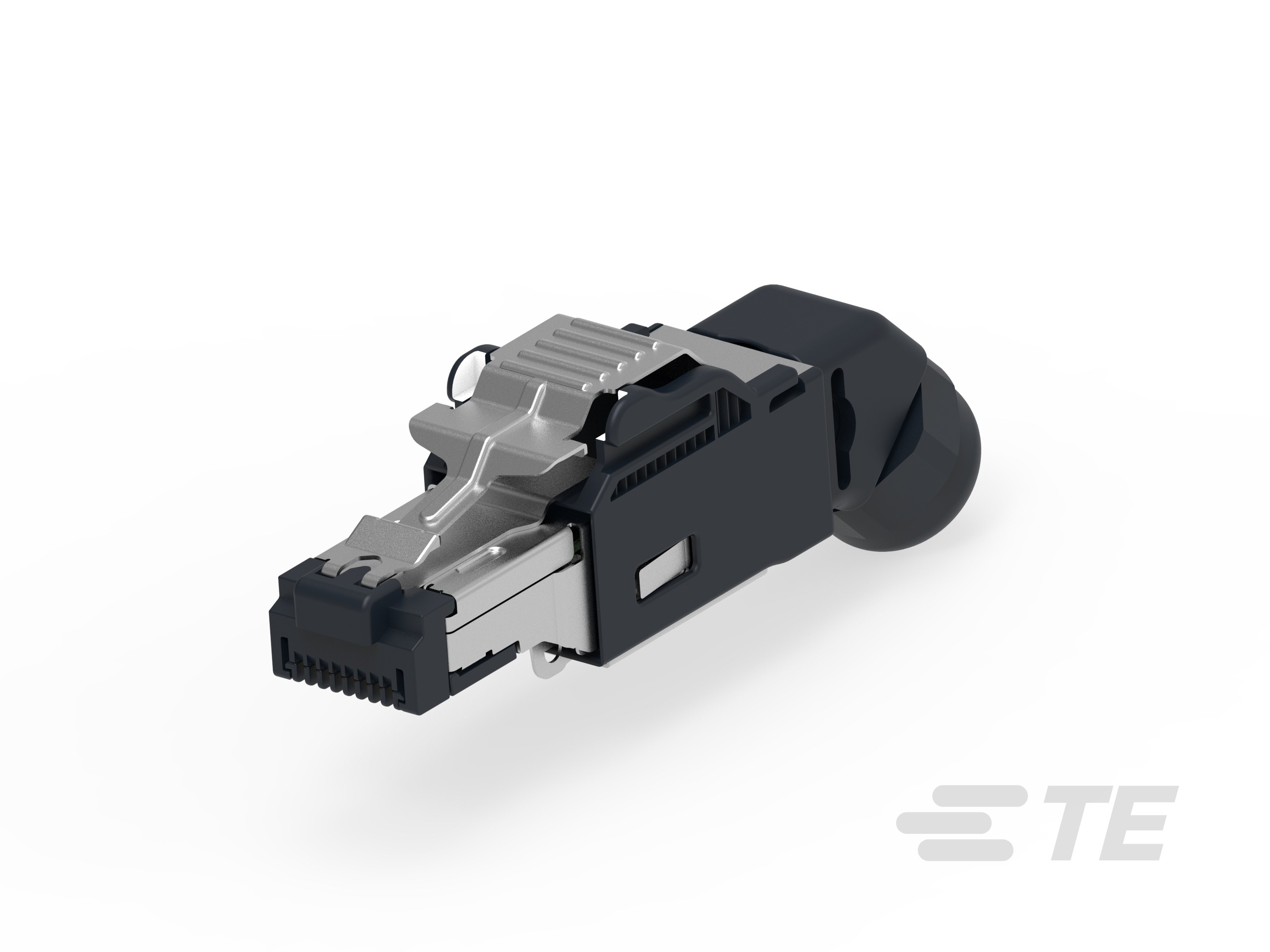

Circular RJ45 Connector, Single Port, Plug, Shielded, Cat 5e, 4 Position, Wire & Cable, Signal, Polycarbonate GF, Gold (Au), Industrial RJ45 IP20
1987236-1
Circular RJ45 Connector, Single Port, Plug, Shielded, Cat 5e, 4 Position, Wire & Cable, Signal, Polycarbonate GF, Gold (Au), Industrial RJ45 IP20
-
- 工业 RJ45 IP20
- TE 内部编号 1987236-1
- TE 内部产品描述 RJ45 CONNECTOR IP20 45 DEG., INDUSTRIAL
-
模块化插座和插头接口类型 : 圆形 RJ45
-
端口配置 : 单端口
-
模块化插座和插头产品 : RJ 型插座和插头
-
连接器端子密度 : 标准
-
模块化连接器种类 : 插头
文档
产品图纸
- RJ45 CONNECTOR IP20 45 DEG. INDUSTRIAL ETHERNET RJ45 STECKER IP20 45 GRAD ENG_CD_1987236_A6.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1987236-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1987236-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1987236-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1987236-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-18961_A1.pdf 英文版本
使用说明书
- 使用说明书（非美国） ENG_SS_411-18485_B.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E81956_20090622_E.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
模块化插座和插头接口类型 : 圆形 RJ45
-
模块化插座和插头产品 : RJ 型插座和插头
-
模块化连接器种类 : 插头
-
连接器和端子端接到 : 电线和电缆
结构特性
-
端口配置 : 单端口
-
连接器端子密度 : 标准
-
位数 : 4
-
装载位置数量 : 4
主体特性
-
屏蔽材料 : 铜合金
-
屏蔽电镀材料 : 镍
接触件特性
-
端子额定电流（最大值） (A): .5
-
端子接触部电镀材料 : 金 (Au)
-
端子基材 : 磷青铜
-
端子接合区域电镀材料厚度 : 1.27 µm [ 50 µin ]
机械附件
-
连接器安装类型 : 面板安装
壳体特性
-
外壳材料 : 聚碳酸酯
使用环境
-
工组温度范围 : -40 – 70 °C [ -40 – 158 °F ]
操作/应用
-
指示器类型 : 无指示灯
-
屏蔽 : 否 | 是
-
电路应用 : Signal
行业标准
-
IP 等级 : IP20
-
性能类别 : 5e 类
包装特性
-
封装数量 : 1
-
封装方法 : Carton
