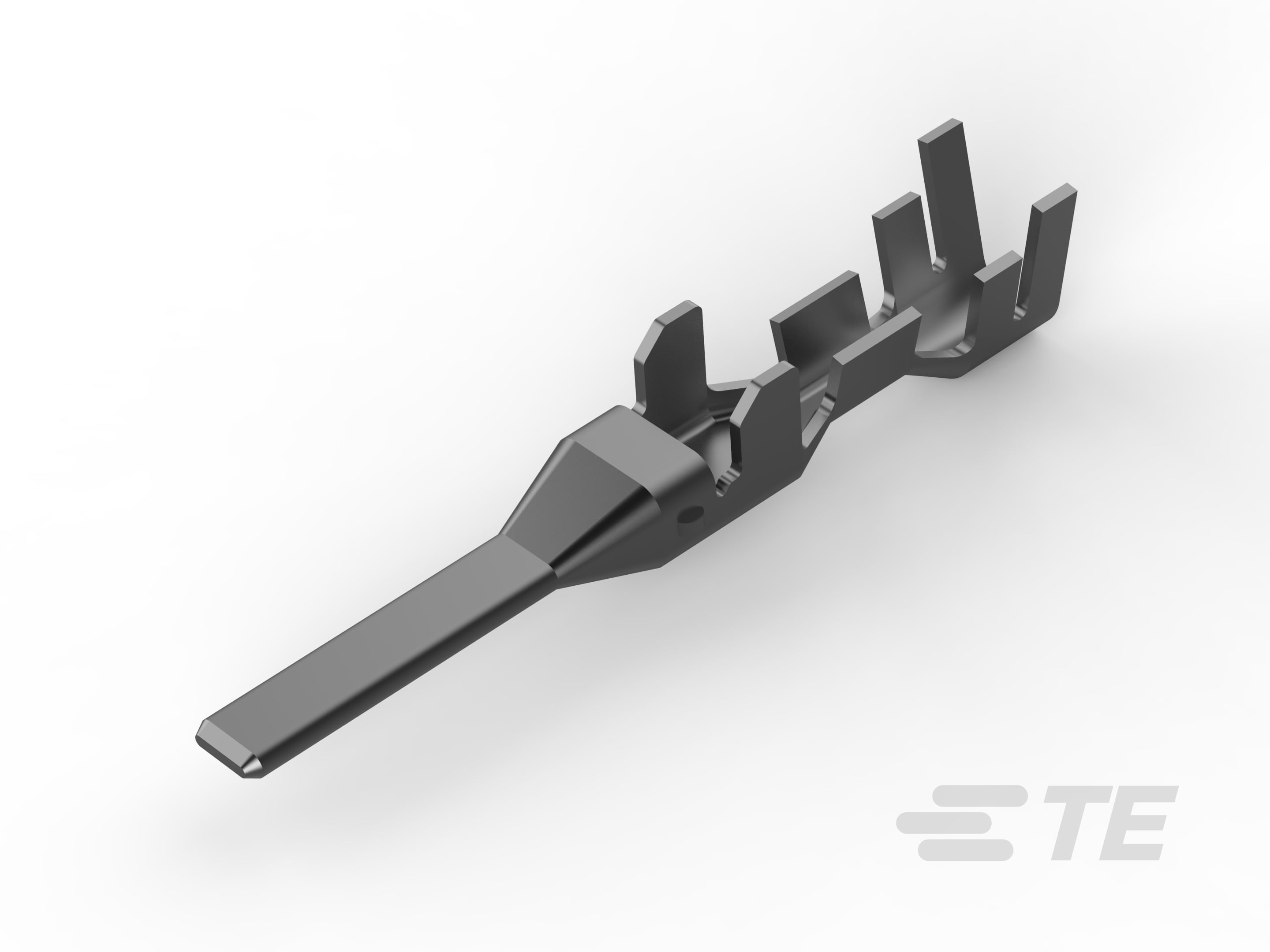

1983662-1
Tab Contact, Tin (Sn), 300 VAC, 300 VDC, 26 – 22 AWG, .13 – .33 mm² Wire, Crimp, Copper Alloy, Power, -30 – 105 °C [-22 – 221 °F], Power Double Lock
1983662-1
Tab Contact, Tin (Sn), 300 VAC, 300 VDC, 26 – 22 AWG, .13 – .33 mm² Wire, Crimp, Copper Alloy, Power, -30 – 105 °C [-22 – 221 °F], Power Double Lock
-
- 双重锁定电源连接器
- TE 内部编号 1983662-1
- TE 内部产品描述 Tab connect 22-26AWG
-
端子类型 : 公端
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 预镀锡
-
工作电压 (VAC): 300
-
工作电压 (VDC): 300
文档
产品图纸
- TAB CONTACT MULTI 6P CONNECTOR ENG_CD_1983662_A2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1983662-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1983662-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1983662-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_1983662-1_B.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-106071_B3_114_106071_B2.pdf 英文版本
- 产品规格 ENG_SS_108-106071_A.pdf 英文版本
- 合格检测报告 ENG_SS_501-106071_B.pdf 英文版本
机构认证
- VDE 证书 ENG_AAD_VDE_40046979_A-1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
分离式电线类型 : 绞线
电气特征
-
工作电压 (VAC): 300
-
工作电压 (VDC): 300
接触件特性
-
导线端子端接区域电镀厚度 : .8 – 3 µm [ 31.49 – 118.1 µin ]
-
对接公端厚度 : .61 mm [ .024 in ]
-
对接公端宽度 : 1.81 mm [ .071 in ]
-
导线端子端接区域电镀材料表面涂层 : 哑光
-
端子方向 : 直式
-
端子类型 : 公端
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 预镀锡
-
壳体内的端子定位力 : 不带
-
端子基材 : 铜合金
-
端子额定电流（最大值） (A): 5
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 带有
尺寸
-
线径 (AWG): 26 – 22
-
线径 (mm²): .13 – .33
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
电路应用 : 电源
包装特性
-
封装方法 : Reel
-
封装数量 : 5000
