该产品目前暂无库存。如需了解库存或其它产品信息，请与我们联系。

1982260-5

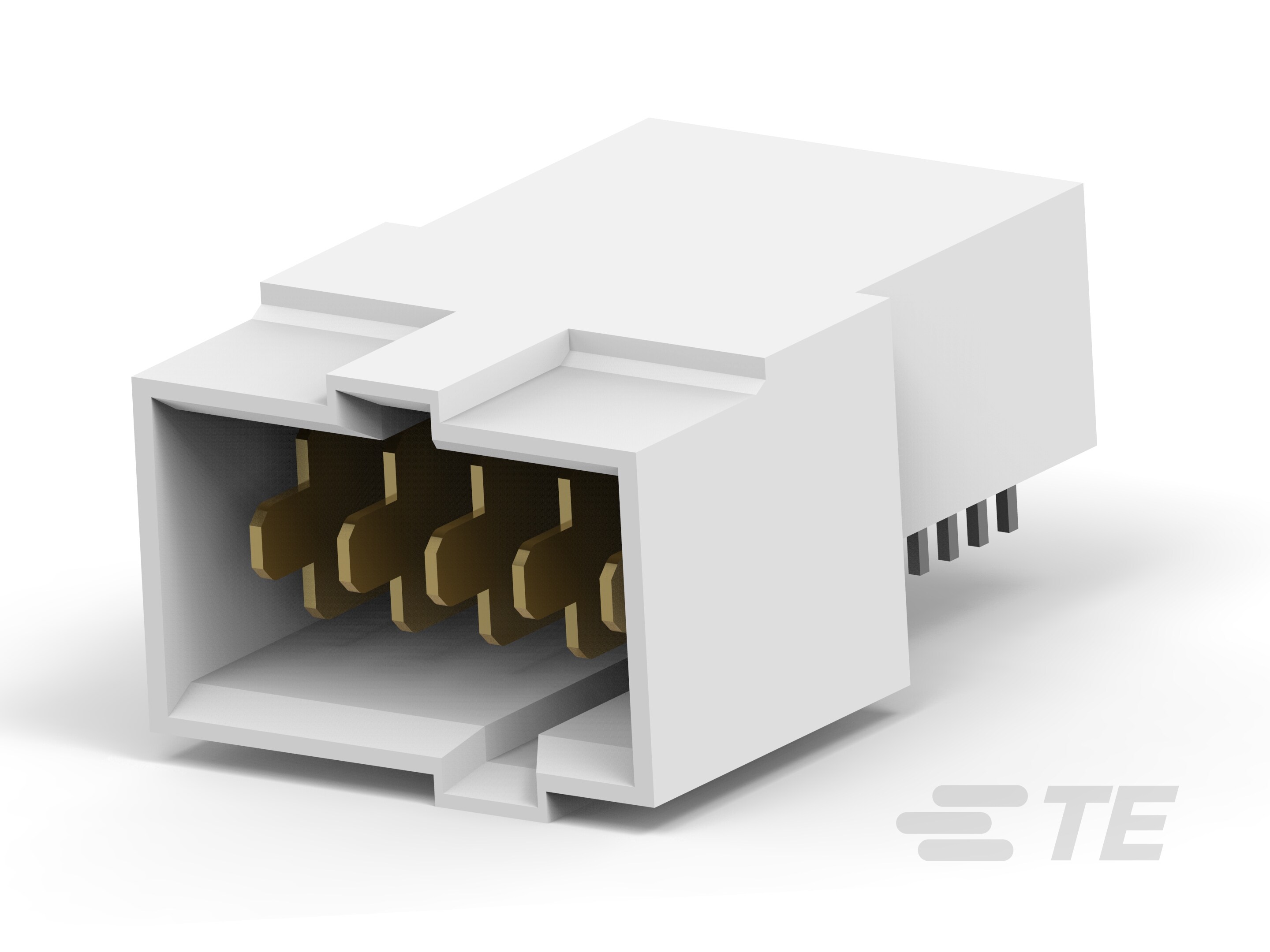

Hard Metric Backplane Connectors, PCB Mount Receptacle, 5 Column, Traditional Backplane, 5 Position, 3 mm [.118 in] Centerline, Z-PACK Slim UHD

Z-PACK Slim UHD Power 5 pos pl-1982260-5

1982260-5

Hard Metric Backplane Connectors, PCB Mount Receptacle, 5 Column, Traditional Backplane, 5 Position, 3 mm [.118 in] Centerline, Z-PACK Slim UHD

    • Z-PACK
    • Z-PACK Slim UHD
  • TE 内部编号 1982260-5
  • TE 内部产品描述 Z-PACK Slim UHD Power 5 pos pl

  • PCB 连接器组件类型 : PCB 安装母端

  • 列数 : 5

  • 背板架构 : 传统背板

  • 位数 : 5

  • 中心线（间距） : 3 mm [ .118 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

机构认证

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器和端子端接到 : 印刷电路板

  • 连接器系统 : 板对板

  • PCB 连接器组件类型 : PCB 安装母端

  • 可密封 : 否

结构特性

  • 列数 : 5

  • 背板架构 : 传统背板

  • 位数 : 5

  • PCB 安装方向 : 直角

主体特性

  • 主要产品颜色 : 土黄色

接触件特性

  • 端子类型 : 插座

  • 端子接触部电镀材料 : 金

  • 端子接合区域电镀材料厚度 : 1.27 µm [ 50 µin ]

  • CompactPCI 名称 : 无

机械附件

  • 连接器安装类型 : 板安装

壳体特性

  • 中心线（间距） : 3 mm [ .118 in ]

使用环境

  • 工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]

产品合规性
