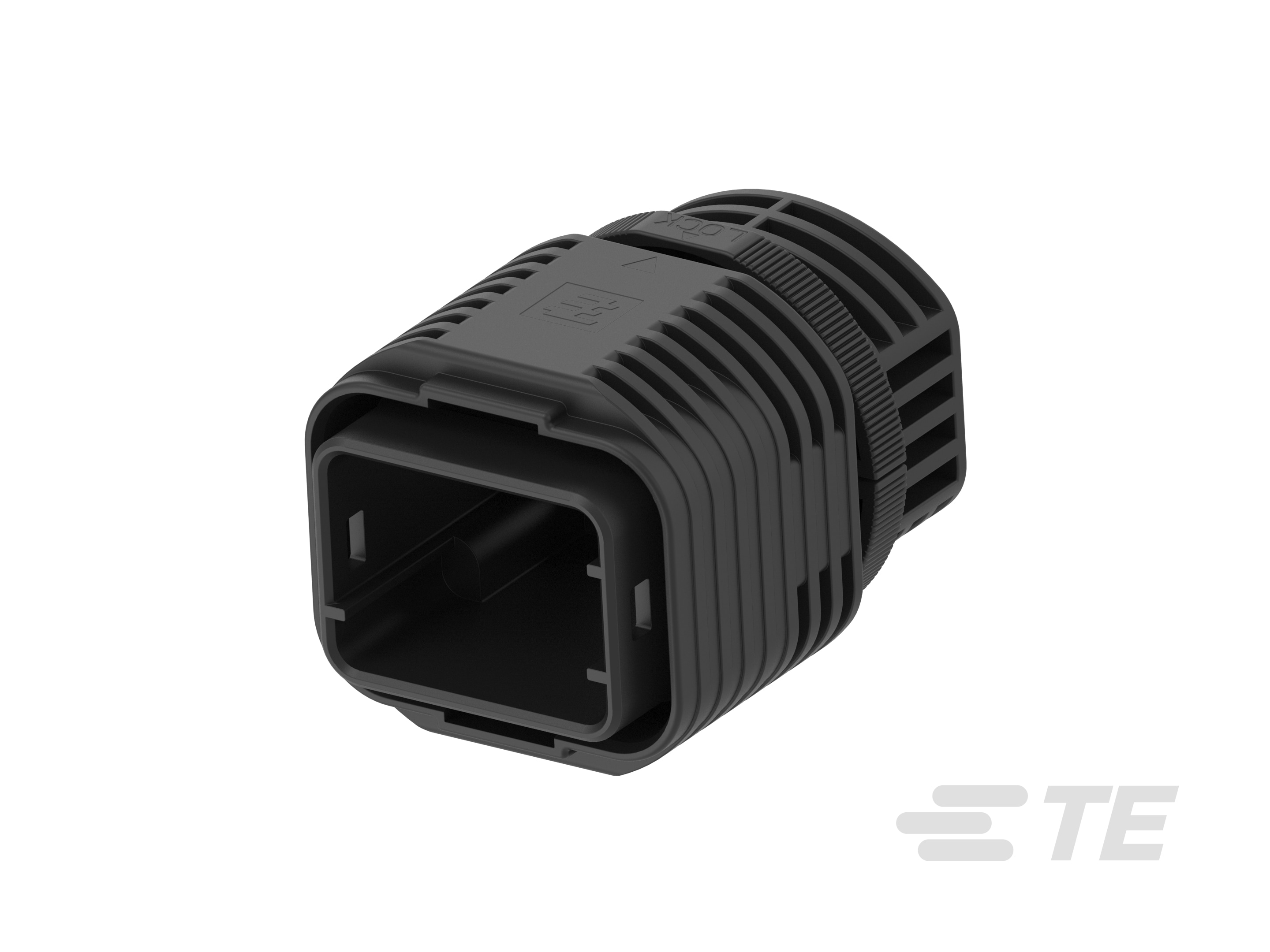

1981919-1
Housing, Plug, Crimp, Wire-to-Wire, UL 94V-0, Sealable, Dynamic Multiple Enclosure Series, Rectangular Wire & Cable Connectors & Housings
1981919-1
Housing, Plug, Crimp, Wire-to-Wire, UL 94V-0, Sealable, Dynamic Multiple Enclosure Series, Rectangular Wire & Cable Connectors & Housings
-
- Dynamic Series
- Dynamic 复合外壳系列
- TE 内部编号 1981919-1
- TE 内部产品描述 ME CONN MOLD TYPE PLUG CASE ASSY
- 所有 Outside Enclosure: Component To Inside Enclosure, Wire-to-Wire (5)
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
接合固定 : 带有
-
线缆端接方法 : 压接
-
连接器系统 : 线到线
文档
产品图纸
- MULTIPLE ENCLOSURE CONN. MOLD TYPE PLUG CASE ENG_CD_1981919_C.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1981919-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1981919-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1981919-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_1981919-1_B.3d_stp.zip 英文版本
产品规格
- 产品规格 JPN_SS_108-78566_A.pdf 日语
使用说明书
- 使用说明书（非美国） JPN_SS_411-78293_A.tif 日语
- JPN_SS_411-78293_A.pdf 日语
机构认证
- TUV 认证 ENG_AAD_TUV_CERT_R50418426_C1_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到线
-
可密封 : 是
-
连接器和端子端接到 : 电线和电缆
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 母端
-
端子基材 : 铜合金
端接特性
-
线缆端接方法 : 压接
机械附件
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : 热塑性聚酰胺
尺寸
-
连接器长度 : 34 mm [ 1.33 in ]
-
连接器高度 : 33 mm [ 1.29 in ]
-
连接器宽度 : 46.8 mm [ 1.84 in ]
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 50
-
封装方法 : Tray
