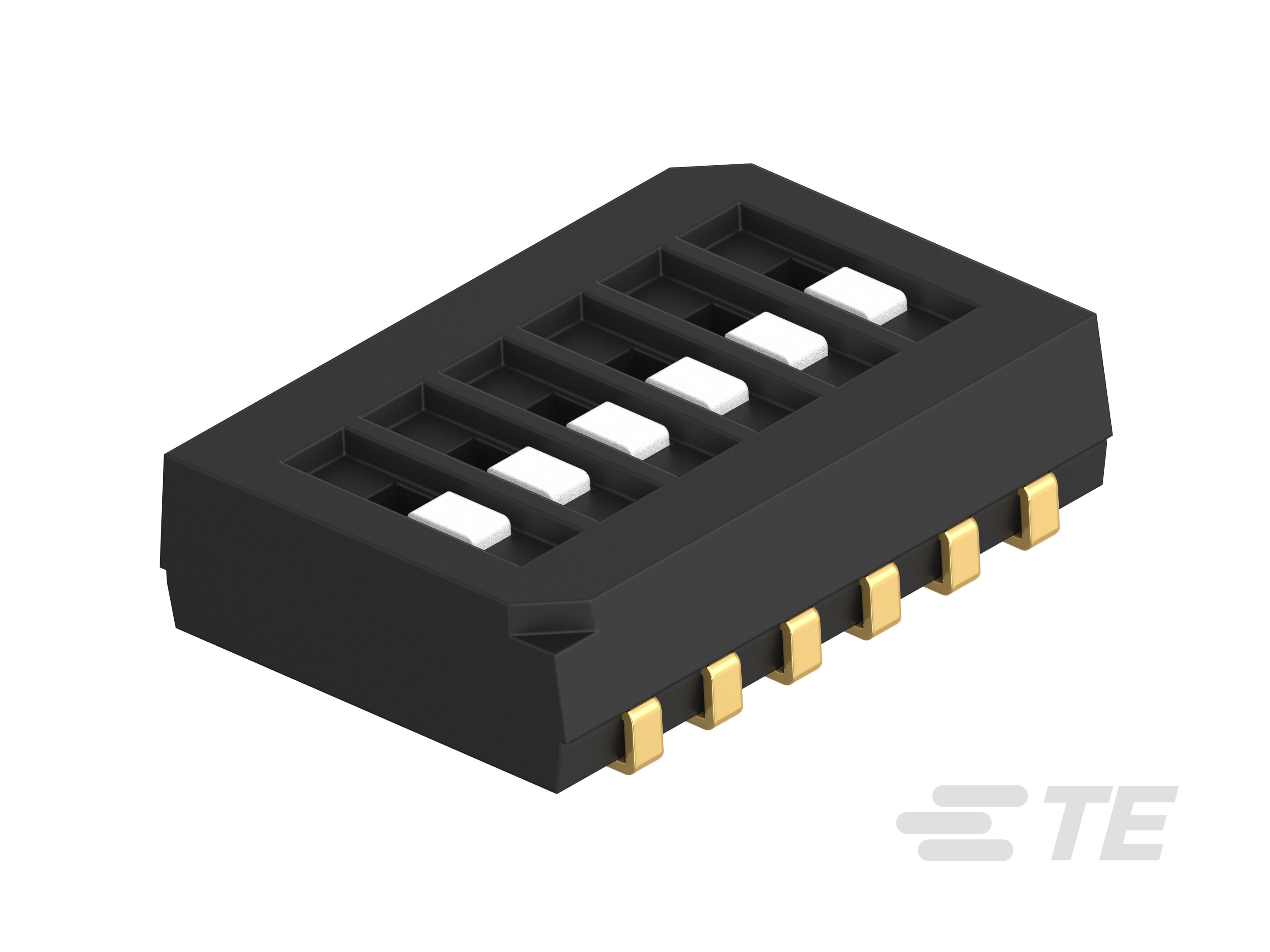

GDH06SATR04
DIP Switch, Gold Contact Plating, Black, Polyphenylene Sulfide (PPS), Sealed, 6 Switch, -30 – 85 °C [-22 – 185 (°F)], Recessed Rocker, ALCOSWITCH DIP
GDH06SATR04
DIP Switch, Gold Contact Plating, Black, Polyphenylene Sulfide (PPS), Sealed, 6 Switch, -30 – 85 °C [-22 – 185 (°F)], Recessed Rocker, ALCOSWITCH DIP
-
- ALCOSWITCH
- Alcoswitch DIP ,
- Alcoswitch DIP GDH
- TE 内部编号 1977831-3
- TE 内部产品描述 DIP SWITCH GDH06SATR04
-
DIP 和 SIP 开关类型 : DIP
-
开关端子电镀材料 : 金
-
外壳颜色 : 黑色
-
外壳材料 : 聚苯硫醚 (PPS)
-
密封装置 : 是
文档
产品图纸
- SERIES GDH TAPE AND REEL GDH02SATR04~GDH10SATR04 ENG_CD_1977831_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1977831-3_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1977831-3_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1977831-3_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1977831-3_A.3d_stp.zip 英文版本
数据表/目录页
- SWITCHES_CORE_PROGRAM_CATALOG ENG_CS_1308111-1_SWITCHES_CORE_PROGRAM_CATALOG_0308.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
DIP 和 SIP 开关类型 : DIP
-
密封装置 : 是
-
致动器种类 : 隐藏摇臂
结构特性
-
位数 : 6
-
开关数量 : 6
-
配置（极掷） : 单极 - 单掷
电气特征
-
触点额定电流 (A): .1
-
工作电压 (VDC): 50
主体特性
-
致动器颜色 : 白色
-
密封方法 : 密封条
-
外壳颜色 : 黑色
-
外壳材料 : 聚苯硫醚 (PPS)
接触件特性
-
PCB 端子端接区域电镀材料 : 金
-
端子底板材料 : 镍
-
开关端子电镀材料 : 金
-
端子基材 : 铜合金
端接特性
-
PCB 端接方法 : 表面贴装
壳体特性
-
小尺寸 : 是
-
中心线（间距） : 1.27 mm [ .05 in ]
尺寸
-
产品高度 : 2.2 mm [ .093 in ]
-
产品长度 : 8.75 mm [ .344 in ]
使用环境
-
工组温度范围 : -30 – 85 °C [ -22 – 185 °F ]
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 2000
-
封装方法 : 卷带包装
