1974136-1

有效

Americas / Australia, New Zealand & Pacific Islands / China, Shear Bolt, ≤ 35 kV, Copper, CSBS, Mechanical Connectors

CSBS 2-250-1974136-1

1974136-1

有效

Americas / Australia, New Zealand & Pacific Islands / China, Shear Bolt, ≤ 35 kV, Copper, CSBS, Mechanical Connectors

- SIMEL
- CSBS

TE 内部编号 1974136-1

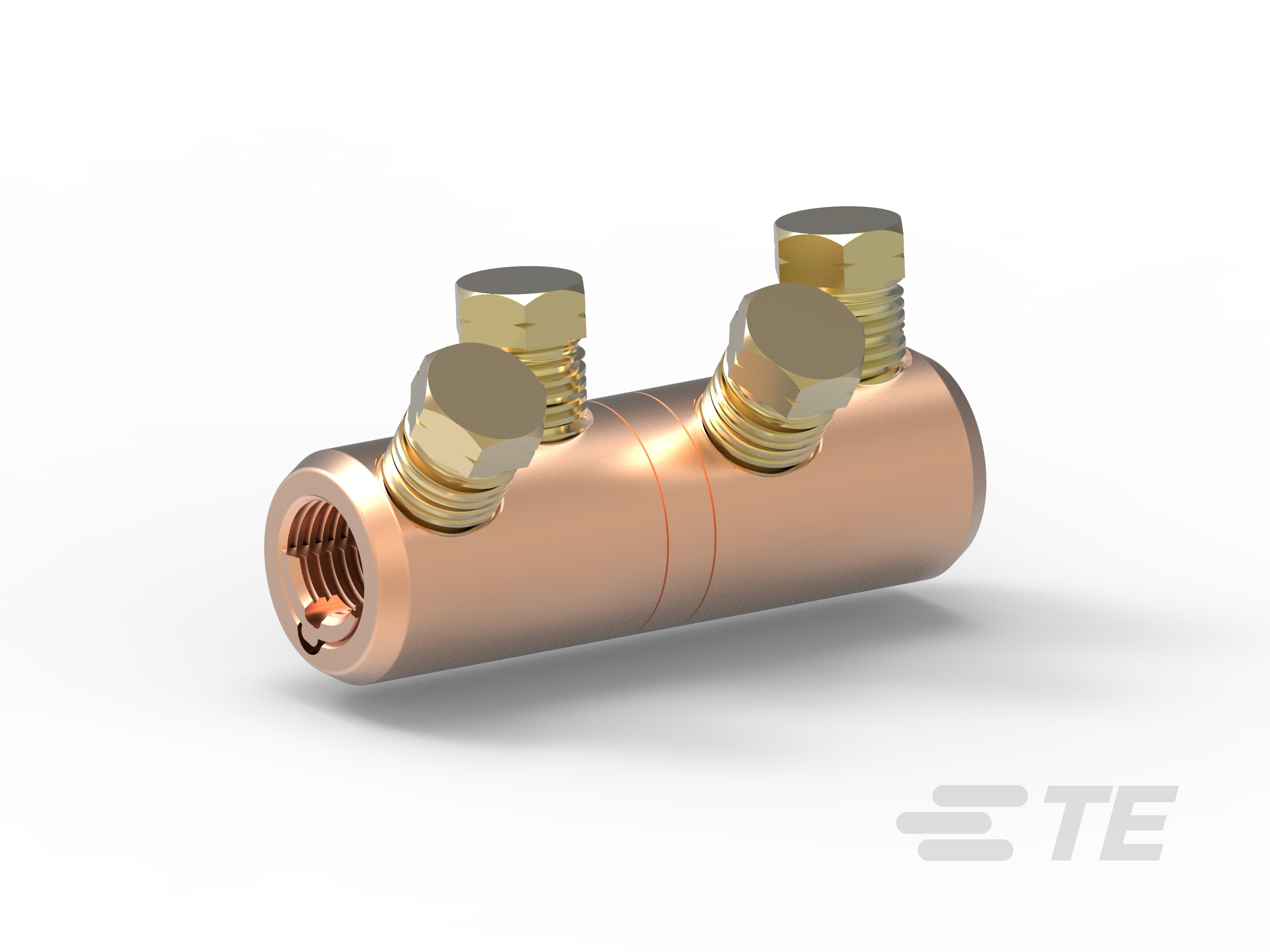

TE 内部产品描述 CSBS 2-250
别名 ID CU6629-000
所有铜质剪切螺栓接头，适应高达 35 kV 的电压 (6)

兼容导体材料 : 铜
电压等级 (kV): ≤ 35
机械式连接器产品类型 : 剪切螺栓连接器
兼容的导体截面范围 (mm²): 33.6 – 127
产品供货情况 : 中国, 美洲, 澳大利亚、新西兰和太平洋岛屿, 欧洲、中东和非洲, 亚洲

查看所有特性

配套部件及工具

文档

产品图纸

SHEARBOLT CONNECTOR, COPPER, #2 AWG CPT TO 250 KCMIL STD ENG_CD_1974136_B.pdf 英文版本

数据表/目录页

COPPER SHEARBOLT CONNECTORS ENG_DS_E214_2006.pdf 英文版本
CONECTORES DE COBRE SHEARBOLT SPA_DS_EPP-2620_1606.pdf 西班牙语

Product And Material Test Reports

Copper ShearBolt Connector CSBS 2-250 ENG_PMTR_502-47404I_A_502-47404I.pdf 英文版本

产品变更通知

查看产品变更通知需要登录才能访问产品变更通知

规格特性

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

安装技术 : 修剪螺栓

结构特性

表观检查 : 是

电气特征

电压等级 (kV): ≤ 35

主体特性

兼容导体材料 : 铜

尺寸

兼容的导体截面范围 (mm²): 33.6 – 127
兼容导体直径范围 (AWG/kcmil): 2 – 250

操作/应用

机械式连接器产品类型 : 剪切螺栓连接器

产品供货情况

产品供货情况 : 中国, 美洲, 澳大利亚、新西兰和太平洋岛屿, 欧洲、中东和非洲, 亚洲

产品合规性
