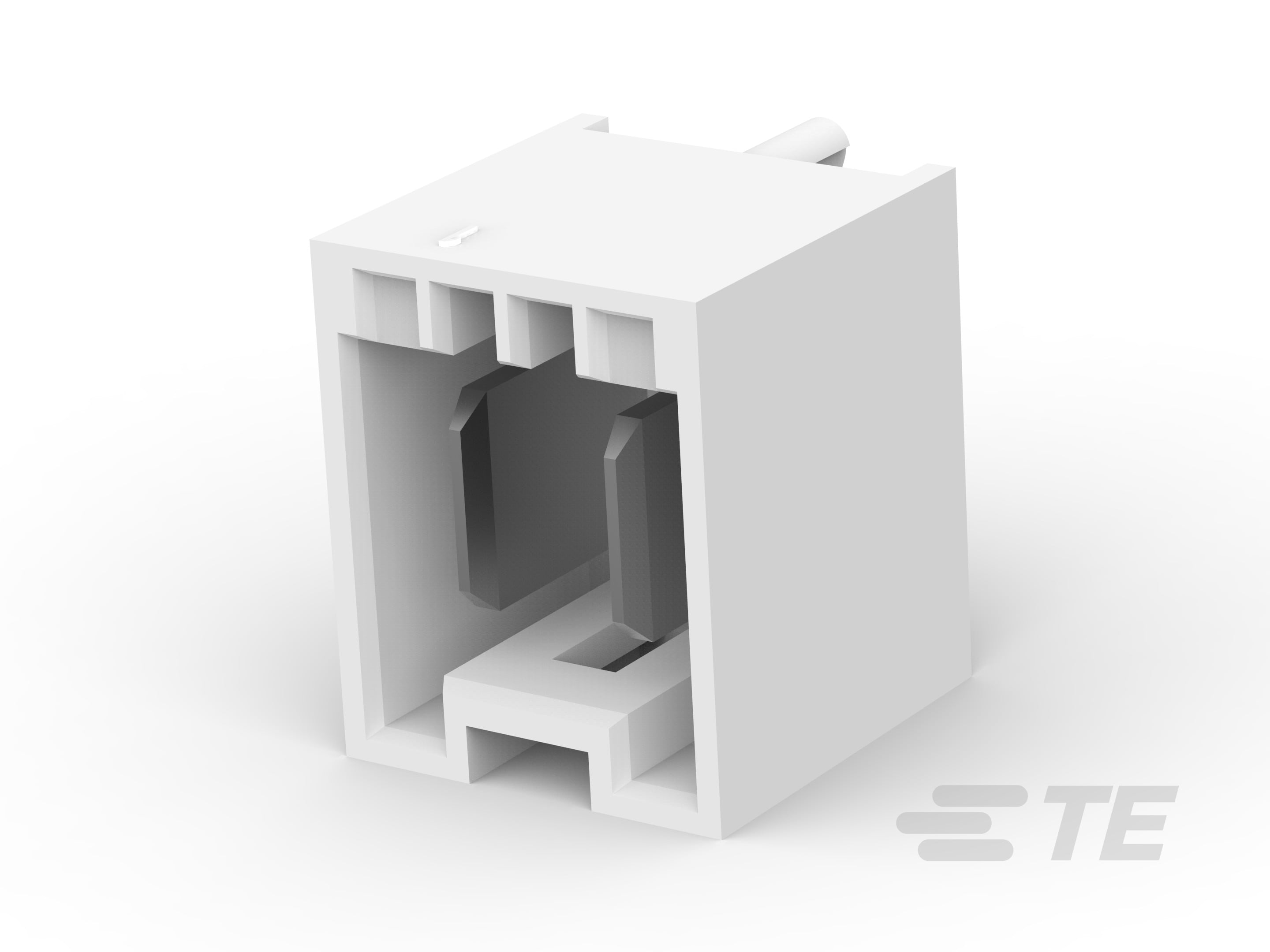

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • PCB 连接器组件类型 : PCB 安装接头

  • 连接器系统 : 线到板

  • 接头类型 : 带罩

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • PCB 安装方向 : 垂直

  • Number of Positions : 2

  • 行数 : 1

  • 键控 + 极化位置 : 1C, 2D

电气特征

  • Operating Voltage (VAC): 250

接触件特性

  • 端子基材 : 铜合金

  • PCB 端子端接区域电镀材料 :

  • 端子形状和构造 : 正方形

  • PCB 端子端接区域电镀材料表面涂层 : 哑光

  • 对接公端厚度 : .8 mm [ .031 in ]

  • 对接公端宽度 (mm): 6.3, 6.35

  • 对接公端宽度 (in): .248, .25

  • 壳体内的端子定位力 : 不带

  • 端子接触部电镀材料 :

  • 端子接触部电镀材料表面涂层 : 哑光

  • 端子接合区域电镀材料厚度 : 3.8 µm [ 149.6 µin ]

  • 端子类型 : 公端

  • 端子额定电流(最大值) (A): 16

  • PCB 端子端接区域电镀材料厚度 : 3.8 µm [ 149.6 µin ]

端接特性

  • 线缆端接方法 : 焊接

  • 端接柱体和尾部长度 : 3.5 mm [ .13 in ]

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • PCB 安装对准 : 带有

  • 接合固定 : 带有

  • PCB 安装固定 : 不带

  • 连接器安装类型 : 板安装

  • PCB 安装对准类型 : 定位柱

壳体特性

  • 中心线(间距) : 5 mm [ .197 in ]

  • 壳体颜色 : 土黄色

  • 外壳材料 : 尼龙

尺寸

  • Row-to-Row Spacing (mm): 5

  • 连接器高度 : 12.8 mm [ .5 in ]

  • 连接器长度 : 17.3 mm [ .68 in ]

使用环境

  • 工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]

操作/应用

  • 电路应用 : Power

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装数量 : 153

  • 封装方法 : Package, 管/盒
