1969107-2

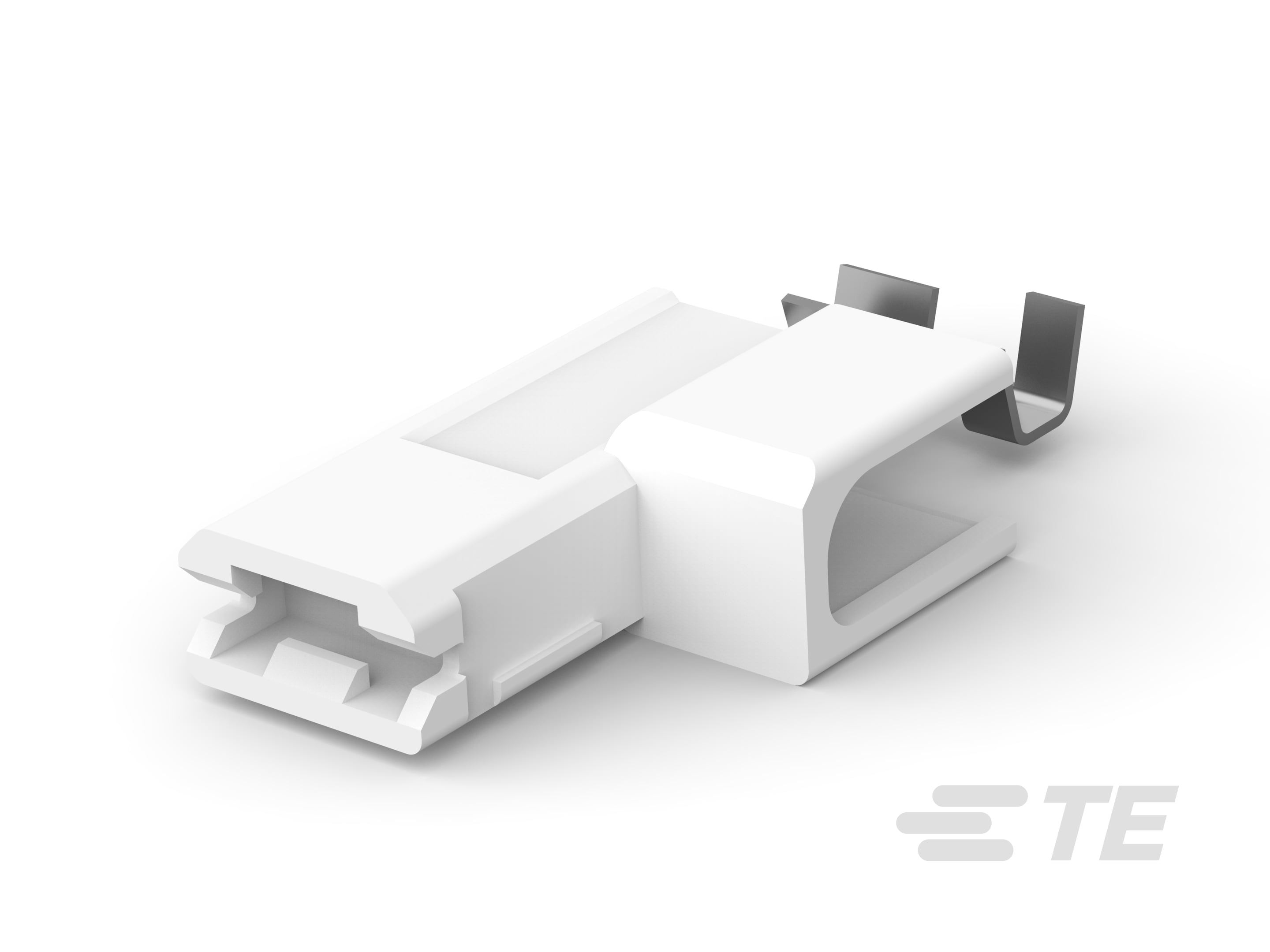

Quick Disconnect Receptacle, Fully Insulated, 22 – 18 AWG, .32 – .82 mm² Wire, 4.75 mm [.187 in] Tab Width, F-Crimp, Flag, Brass, Ultra-Pod 187
1969107-2
Quick Disconnect Receptacle, Fully Insulated, 22 – 18 AWG, .32 – .82 mm² Wire, 4.75 mm [.187 in] Tab Width, F-Crimp, Flag, Brass, Ultra-Pod 187
-
- Ultra-Pod
- Ultra-Pod 187
- TE 内部编号 1969107-2
- TE 内部产品描述 ULTRA-POD 187 ASSY REC 22-18 AWG TPBR
- 所有 ULTRA POD：旗形，母端组件，镀锡，0.187 英寸 (10)
-
快速断开端子类型 : 母端
-
线径 (AWG): 22 – 18
-
线径 (mm²): .32 – .82
-
对接公端宽度 : 4.75 mm [ .187 in ]
-
端子方向 : 标志
文档
产品图纸
- ASSEMBLY, RECPT, FLAG, ULTRA-POD, .187 SERIES WIRE SIZE: 22-18 AWG ENG_CD_1969107_B1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1969107-2_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1969107-2_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1969107-2_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_1969107-2_B.3d_stp.zip 英文版本
数据表/目录页
- Ultra-Fast and Ultra Fast Plus ENG_CS_82004_Ultra-Fast_and_Ultra_Fast_Plus_0311.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-2124_S5.pdf 英文版本
- 产品规格 ENG_SS_108-2215_A.pdf 英文版本
- ENG_SS_108-1285_F1.pdf 英文版本
- 合格检测报告 ENG_SS_501-148_B.pdf 英文版本
- ENG_SS_501-594_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
结构特性
-
连接容量 : 单
-
与线缆类型兼容 : 分离式导线
主体特性
-
绝缘材料 : 尼龙
接触件特性
-
快速断开端子类型 : 母端
-
对接公端宽度 : 4.75 mm [ .187 in ]
-
端子方向 : 标志
-
端子基材 : 黄铜
-
端子电镀材料 : 锡
-
压接类型 : F 型压接
-
压线筒类型 : Open
端接特性
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 带有
尺寸
-
端子材料厚度 : .33 mm [ .013 in ]
-
兼容的绝缘直径范围 : 1.52 – 2.8 mm [ .06 – .11 in ]
-
线径 (AWG): 22 – 18
-
线径 (mm²): .32 – .82
使用环境
-
绝缘选项 : 完全绝缘
-
工组温度范围 : -40 – 150 °C [ -40 – 302 °F ]
包装特性
-
封装数量 : 2400
-
封装方法 : 带/卷
