1958451-1

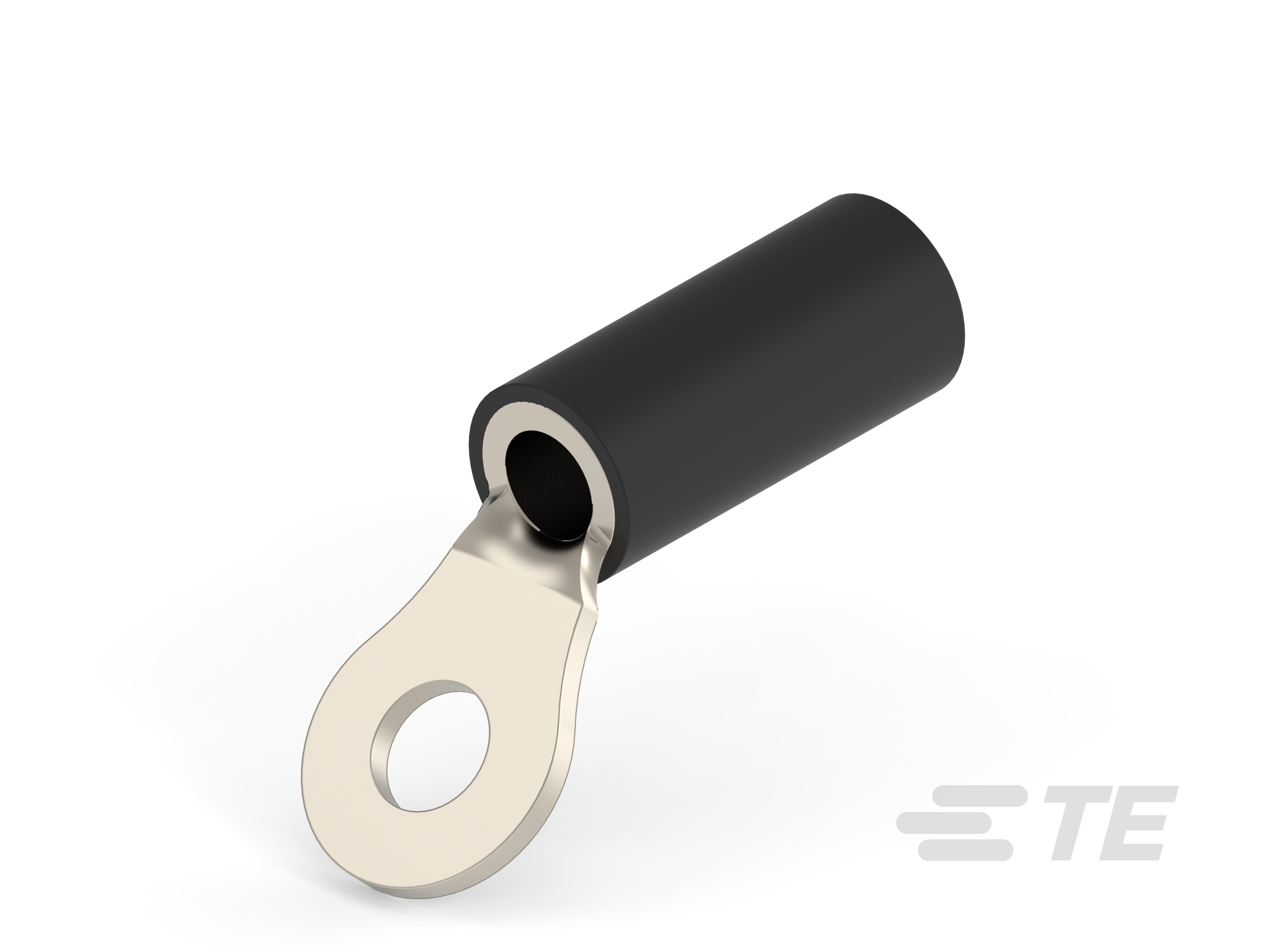

Closed Ring Tongue Terminal, 12 – 10 AWG, M4 Stud, 4.34 mm [.171 in] Stud Diameter, Closed Barrel, 45 Bend, Nickel Plating, Partially Insulated
1958451-1
Closed Ring Tongue Terminal, 12 – 10 AWG, M4 Stud, 4.34 mm [.171 in] Stud Diameter, Closed Barrel, 45 Bend, Nickel Plating, Partially Insulated
- TE 内部编号 1958451-1
- TE 内部产品描述 STRAT,PIDG,HR,PTFE,RT,12-10,#8,NI,45 BEN
-
环形端子产品类型 : 闭环舌形端子
-
线径 (AWG): 12 – 10
-
线径 (mm²): 3.31 – 5.26
-
线径 (CMA): 5180 – 13100
-
螺钉尺寸 : M4
文档
产品图纸
- TERMINAL, RING TONGUE, PIDG, STRATO-THERM, WIRE SIZE: 12-10 AWG, 45 DEG BEND ENG_CD_1958451_B1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1958451-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1958451-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1958451-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_1958451-1_B.3d_stp.zip 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
环形端子产品类型 : 闭环舌形端子
-
螺钉尺寸 : M4
-
可密封 : 否
-
电线绝缘支持固定类型 : 绝缘支撑
结构特性
-
孔数 : 1
主体特性
-
条纹颜色 : 黑色
-
绝缘套管颜色 : 黑色
接触件特性
-
压线筒类型 : Closed
-
端子方向 : 45 弯头
-
端子电镀材料 : 镍
机械附件
-
带导线绝缘 : 带有
尺寸
-
兼容的绝缘直径（最小值） : 2.6 mm [ .102 in ]
-
线径 (AWG): 12 – 10
-
线径 (mm²): 3.31 – 5.26
-
线径 (CMA): 5180 – 13100
-
螺钉直径 : 4.34 mm [ .171 in ]
-
舌厚 : .79 mm [ .031 in ]
-
兼容的绝缘直径（最大值） : 5.44 mm [ .214 in ]
-
兼容的绝缘直径范围 : 2.59 – 5.44 mm [ .102 – .214 in ]
使用环境
-
绝缘选项 : 部分绝缘
操作/应用
-
与电线基础材料兼容 : 镍
-
与电线电镀材料兼容 : 镍
行业标准
-
符合政府资质的端子 : 否
包装特性
-
封装数量 : 500
-
封装方法 : 零散零件
