1958424-1

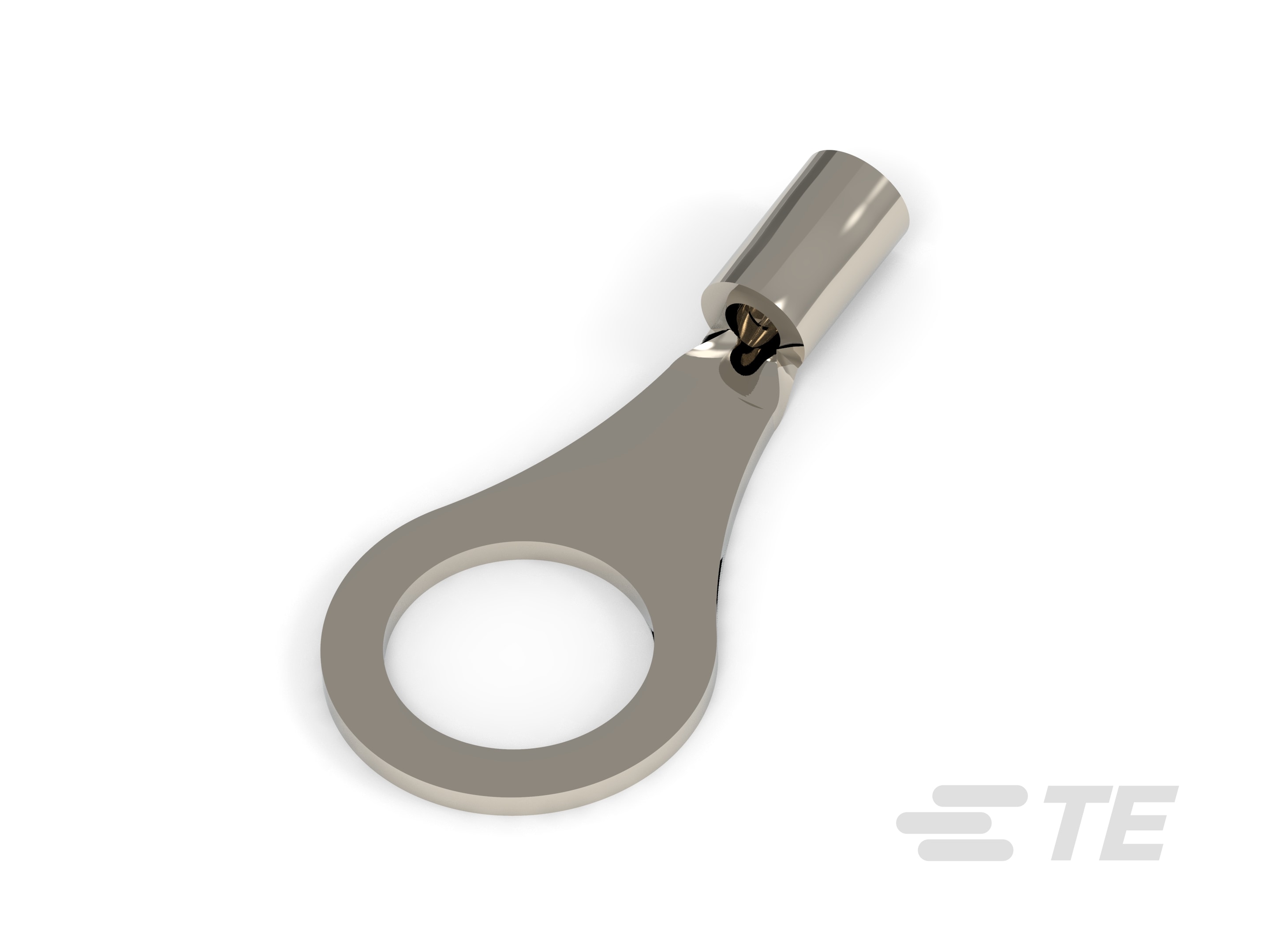

Closed Ring Tongue Terminal, 26 – 22 AWG, #8 Stud, 4.34 mm [.171 in] Stud Diameter, Closed Barrel, Straight, Nickel Plating, Uninsulated

SOLIS R HR 26-22, #8 STUD-1958424-1

1958424-1

Closed Ring Tongue Terminal, 26 – 22 AWG, #8 Stud, 4.34 mm [.171 in] Stud Diameter, Closed Barrel, Straight, Nickel Plating, Uninsulated

  • TE 内部编号 1958424-1
  • TE 内部产品描述 SOLIS R HR 26-22, #8 STUD

  • 环形端子产品类型 : 闭环舌形端子

  • 线径 (AWG): 26 – 22

  • 线径 (mm²): .1 – .41

  • 线径 (CMA): 202 – 810

  • 螺钉尺寸 : 8

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 环形端子产品类型 : 闭环舌形端子

  • 螺钉尺寸 : 8

  • 可密封 : 否

  • 电线绝缘支持固定类型 : 非绝缘支撑

结构特性

  • 孔数 : 1

接触件特性

  • 端子基材 : 铜

  • 压线筒类型 : Closed

  • 端子方向 : 直式

  • 端子电镀材料 : 镍

  • 端子底板材料 : 无

尺寸

  • 线径 (AWG): 26 – 22

  • 线径 (mm²): .1 – .41

  • 线径 (CMA): 202 – 810

  • 螺钉直径 : 4.34 mm [ .171 in ]

  • 舌厚 : .46 mm [ .018 in ]

  • 产品长度 : 13.82 mm [ .544 in ]

  • 压线筒内径 : .78 mm [ .031 in ]

使用环境

  • 绝缘选项 : 非绝缘

操作/应用

  • 与电线基础材料兼容 : 镍

  • 与电线电镀材料兼容 : 镍

包装特性

  • 封装数量 : 1000

  • 封装方法 : 零散零件
