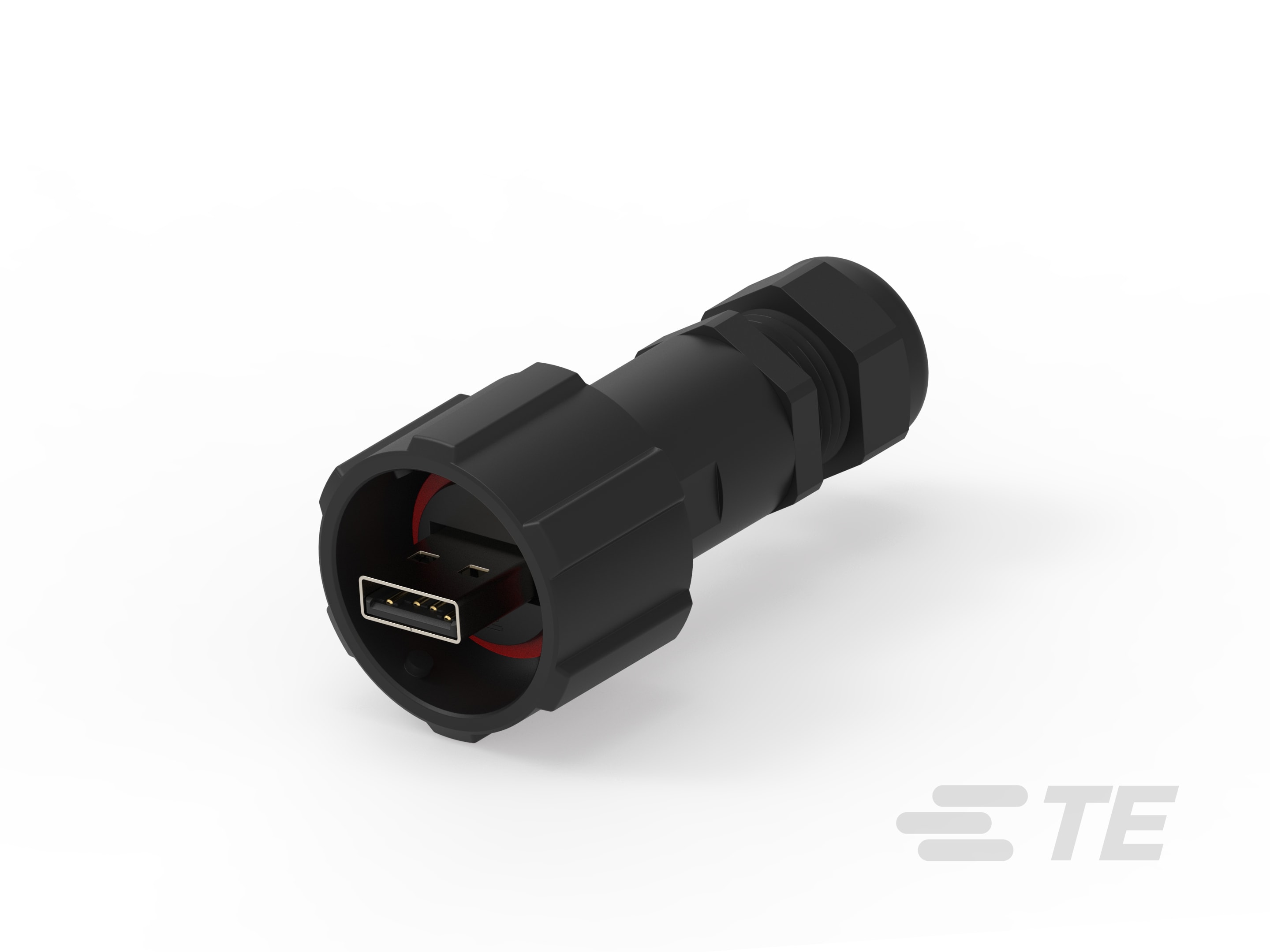

1954637-1
A, Standard USB, 2.0, Plug, 4 Position, 1 Port, Straight, Bag & Box, IP67, Wire-to-Wire, Sealable, Wire & Cable, Industrial USB IP20
1954637-1
A, Standard USB, 2.0, Plug, 4 Position, 1 Port, Straight, Bag & Box, IP67, Wire-to-Wire, Sealable, Wire & Cable, Industrial USB IP20
-
- 工业 USB IP20
- TE 内部编号 1954637-1
- TE 内部产品描述 Plug Kit,USB Series A
-
USB 适配器类型 : A
-
USB 版本 : 2.0
-
连接器外形 : 标准
-
连接器和壳体类型 : 插头
-
端口数量 : 1
文档
产品图纸
- PLUG KIT, SERIES A CIRCULAR SEALED USB CONNECTOR 英文版本
- PLUG KIT, SERIES A CIRCULAR SEALED USB CONNECTOR ENG_CD_1954637_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1954637-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1954637-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1954637-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1954637-1_A.3d_stp.zip 英文版本
数据表/目录页
- CONNECTIVITY SOLUTIONS FOR INFOTAINMENT APPLICATIONS ENG_DS_1-1773953-9_A.pdf 英文版本
- 1-1773463-4_INDUSTRIAL_USB_CONNECTORS ENG_DS_1-1773463-4_INDUSTRIAL_USB_CONNECTORS_0216.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-13211_F.pdf 英文版本
- 产品规格 ENG_SS_108-2318_B.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-10171_E.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
USB 适配器类型 : A
-
USB 版本 : 2.0
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到线
-
可密封 : 是
-
连接器和端子端接到 : 电线和电缆
结构特性
-
端口数量 : 1
-
位数 : 4
主体特性
-
外壳电镀材料 : 镍
-
连接器外形 : 标准
接触件特性
-
端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]
-
端子接触部电镀材料 : 金 (Au)
-
端子额定电流（最大值） (A): 1.5
机械附件
-
锁定特性 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : 聚酯 GF
-
壳体颜色 : 黑色
-
主体方向 : 直式
使用环境
-
焊接温度（最大值） : 350 °C [ 662 °F ]
-
工组温度范围 : -55 – 85 °C [ -67 – 185 °F ]
操作/应用
-
电路应用 : 功率、信号和高速数据
行业标准
-
IP 等级 : IP67
包装特性
-
封装方法 : 袋和盒
