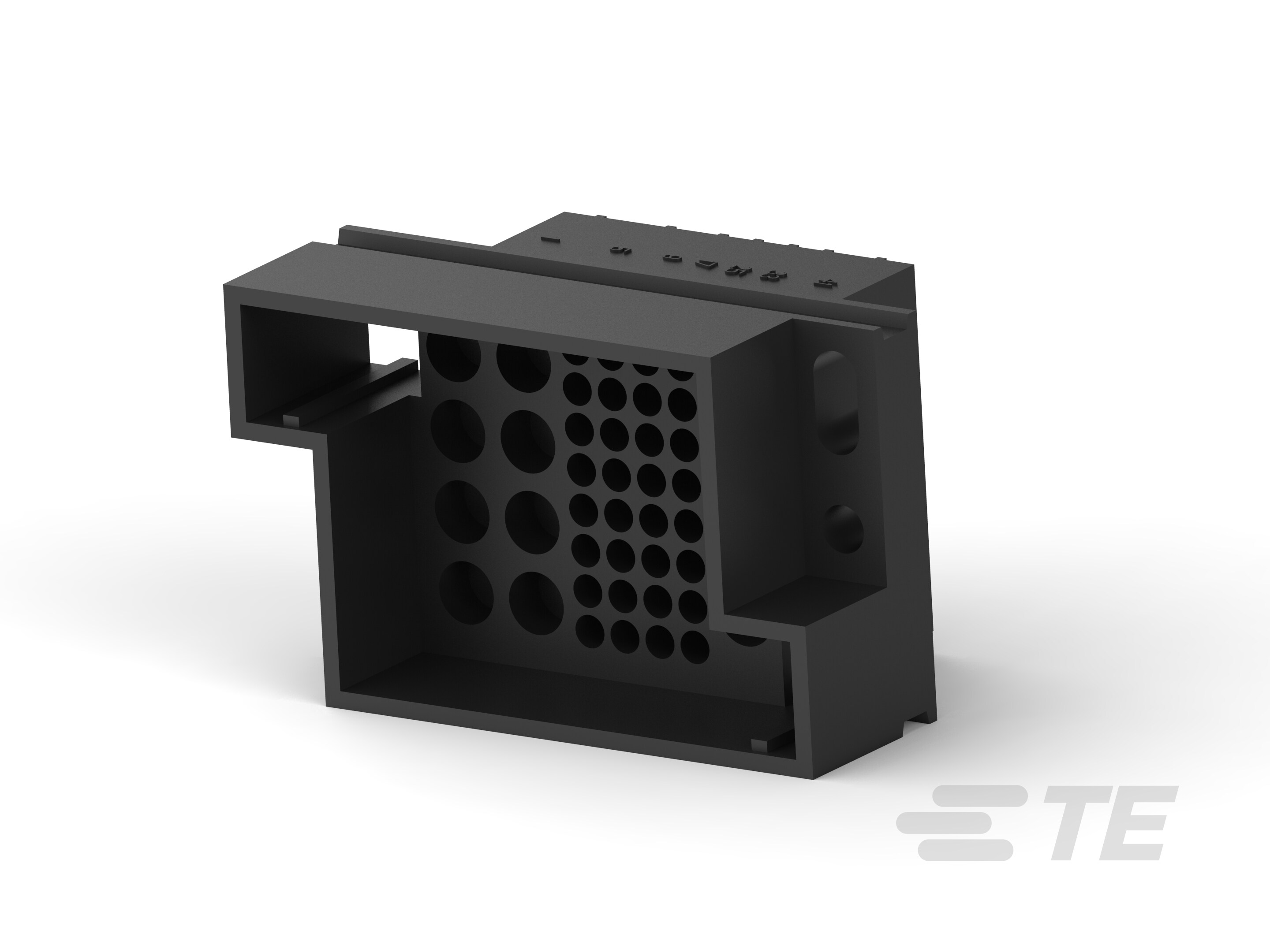

194243-1

Rectangular Power Connectors, Housing, Receptacle, Wire-to-Board, 43 Position, .24mm / .31mm / .16mm [.006in / .009in / .012in] Centerline

AMPOWER HOUSING,RCPT,43 POS-194243-1

194243-1

Rectangular Power Connectors, Housing, Receptacle, Wire-to-Board, 43 Position, .24mm / .31mm / .16mm [.006in / .009in / .012in] Centerline

    • AMPOWER
  • TE 内部编号 194243-1
  • TE 内部产品描述 AMPOWER HOUSING,RCPT,43 POS

  • 矩形电源连接器类型 : 护套

  • 连接器和壳体类型 : 母端, 母端

  • 连接器系统 : 线到板

  • Number of Positions : 43

  • 中心线（间距） (mm): .16, .24, .31

  • 中心线（间距） (in): .006, .009, .012

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

机构认证

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 矩形电源连接器类型 : 护套

  • 连接器和壳体类型 : 母端, 母端

  • 连接器系统 : 线到板

  • Sealable : 否

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • Number of Positions : 43

接触件特性

  • 壳体内的端子定位力 : 不带

  • 端子类型 : 插座, 插针

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 连接器安装类型 : 面板安装

壳体特性

  • 中心线（间距） (mm): .16, .24, .31

  • 中心线（间距） (in): .006, .009, .012

  • 壳体颜色 : 黑色

  • 外壳材料 : 聚酯 GF

尺寸

  • Row-to-Row Spacing (mm): 10, 6, 8

  • Row-to-Row Spacing (in): .236, .314, .393

使用环境

  • 工作温度范围 : -55 – 125 °C [ -67 – 257 °F ]

操作/应用

  • 电路应用 : 电源和信号

行业标准

  • UL 阻燃性等级 : UL 94V-0

  • 灼热丝额定值 : 标准件 - 非灼热丝

包装特性

  • 封装方法 : Loose Piece

其他

  • 适用于 : 8 - 3mm 端子 - 32 - 信号/尺寸 16 端子 - 3 - 3mm 端子
