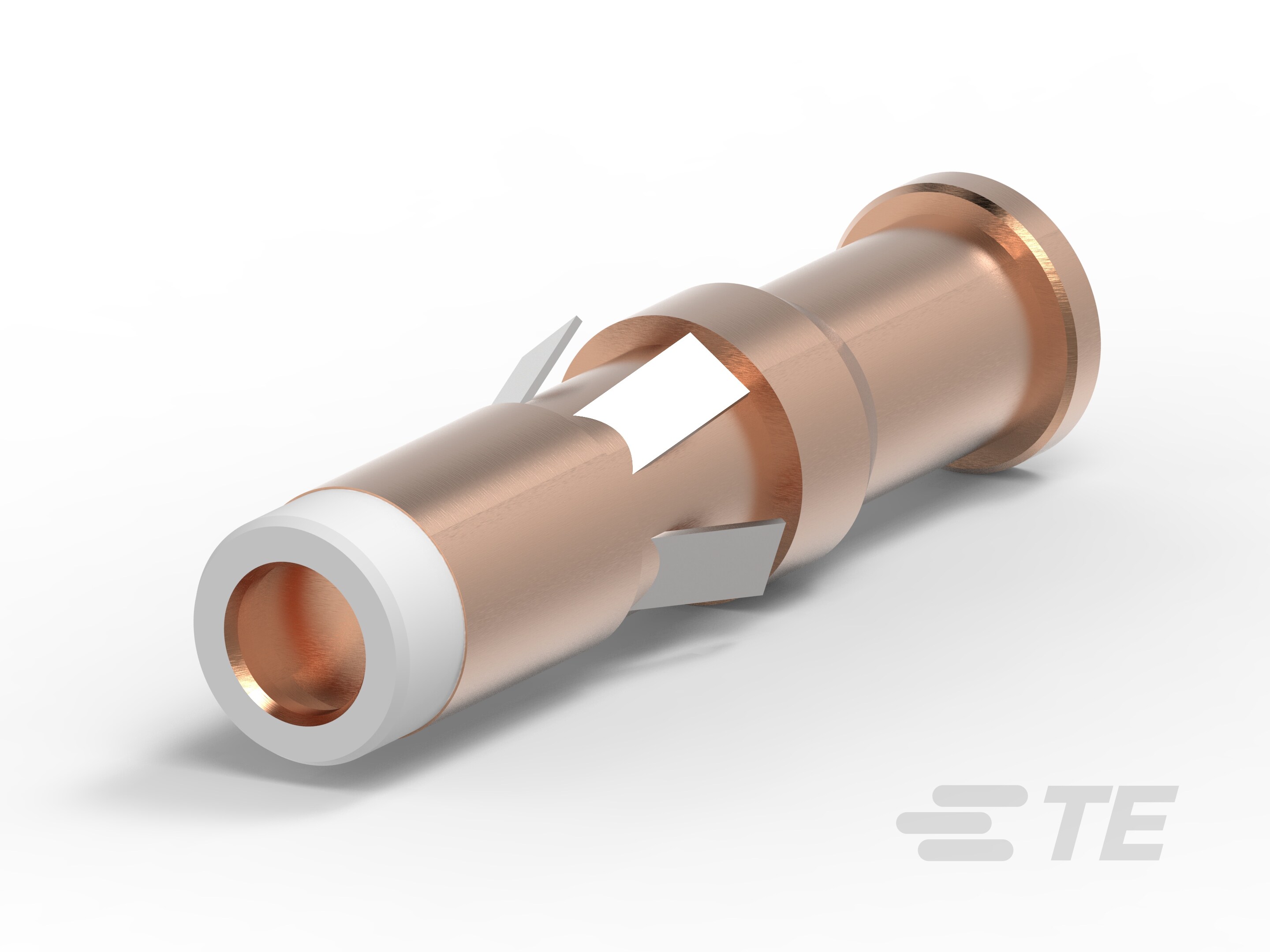

194032-6
Gold (Au), Socket Contact, 10 AWG, 250 VAC, 5.26 mm² Wire, 10382 CMA, Crimp, Tellurium Copper, Power, -40 – 105 °C [-40 – 221 °F]
194032-6
Gold (Au), Socket Contact, 10 AWG, 250 VAC, 5.26 mm² Wire, 10382 CMA, Crimp, Tellurium Copper, Power, -40 – 105 °C [-40 – 221 °F]
- TE 内部编号 194032-6
- TE 内部产品描述 SKT ASSY, 3MM, 10 AWG
-
端子类型 : 插座
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 银
-
工作电压 (VAC): 250
-
壳体内的端子定位力 : 带有
文档
产品图纸
- SOCKET ASSEMBLY ENG_CD_194032_B.pdf 英文版本
- SOCKET ASSEMBLY 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_194032-6_F.pdf 3D
- 下载查看 ENG_CVM_CVM_194032-6_F.2d_dxf.zip 英文版本
- ENG_CVM_CVM_194032-6_F.3d_igs.zip 英文版本
- ENG_CVM_CVM_194032-6_F.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-13206_F.pdf 英文版本
- 产品规格 ENG_SS_108-2285_A.pdf 英文版本
- 合格检测报告 ENG_SS_501-720_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
可密封 : 否
电气特征
-
工作电压 (VAC): 250
接触件特性
-
端子类型 : 插座
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 银
-
壳体内的端子定位力 : 带有
-
端子基材 : 碲铜
-
端子额定电流（最大值） (A): 160
-
接合插针直径 : 3.1 mm [ .12 in ]
-
端子接合区域电镀材料厚度 : .25 – .51 µm [ 10 – 20 µin ]
-
导线端子端接区域电镀厚度 : 5 µm [ 200 µin ]
-
端子方向 : 直式
-
端子底板材料 : 镍
-
端子底板材料厚度 : 1.02 – 2.03 µm [ 40 – 80 µin ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
尺寸
-
线径 (AWG): 10
-
线径 (mm²): 5.26
-
线径 (CMA): 10382
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : 电源
包装特性
-
封装数量 : 1
-
封装方法 : 包装
