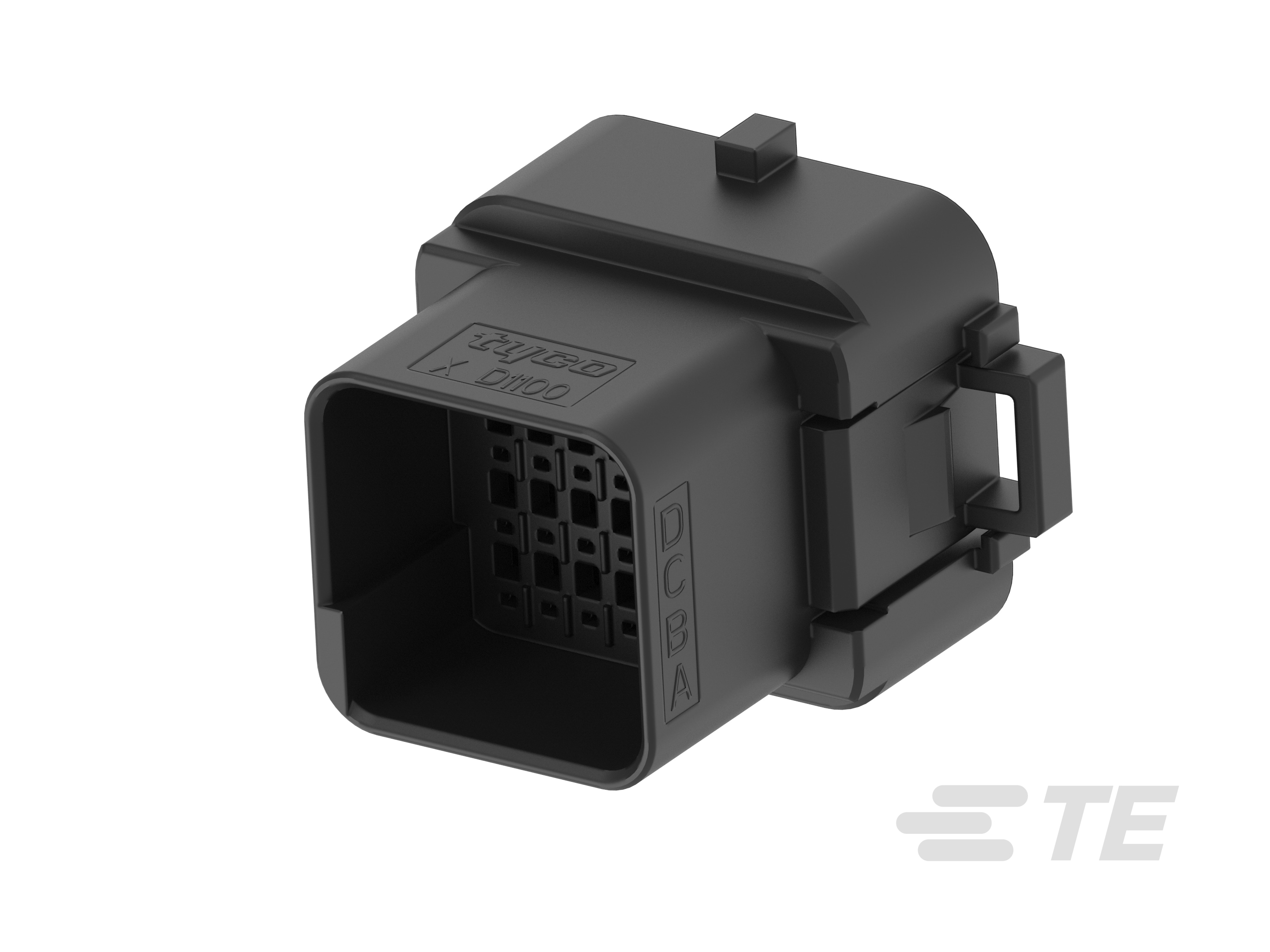

1939839-1
24 Position, Housing for Male Terminals, Housing, Crimp, Wire-to-Wire, 2 mm [.079 in] Centerline, 4 Row, Dynamic Multiple Enclosure Series
1939839-1
24 Position, Housing for Male Terminals, Housing, Crimp, Wire-to-Wire, 2 mm [.079 in] Centerline, 4 Row, Dynamic Multiple Enclosure Series
-
- Dynamic Series
- Dynamic 复合外壳系列
- TE 内部编号 1939839-1
- TE 内部产品描述 ME 67M D1100 24P TX BLACK
- 所有 Inside Enclosure: Component To Outside Enclosure, Wire-to-Wire (10)
-
位数 : 24
-
连接器和壳体类型 : 公端子护套
-
连接器产品类型 : 外壳
-
接合固定 : 带有
-
线缆端接方法 : 压接
文档
产品图纸
- MULTIPLE ENCLOSURE 67M D1100 TYPE TAB HOUSING 24POS. JPN_CD_1939839_B.pdf 日语
- MULTIPLE ENCLOSURE 67M D1100 TYPE TAB HOUSING 24POS. 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1939839-1_D.pdf 3D
- 下载查看 ENG_CVM_CVM_1939839-1_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1939839-1_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_1939839-1_D.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-5377_L.pdf 英文版本
- 产品规格 ENG_SS_108-78417_C.pdf 英文版本
使用说明书
- 使用说明书（非美国） ENG_SS_411-78241_D2.pdf 英文版本
机构认证
- TUV 认证 ENG_AAD_TUV_CERT_R50418440_C1_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和壳体类型 : 公端子护套
-
连接器产品类型 : 外壳
-
连接器系统 : 线到线
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 24
-
行数 : 4
主体特性
-
主要产品颜色 : 黑色
端接特性
-
线缆端接方法 : 压接
机械附件
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 2 mm [ .079 in ]
尺寸
-
行间距 : 3.3 mm [ .129 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : Signal
